并行處理供電系統必須能夠記錄高速現象，因?yàn)樗鼈兛梢圆婚g斷地切換到逆變器供電。要求記錄儀能夠以10 μs 左右的速度（100 kHz采樣）進行記錄，包括工頻電源端的噪聲和諧波引起的電源異常。特別是，為了準確捕捉電流波形，最好使用具有高靈敏度和寬頻帶的頻率特性的鉗形電流傳感器。

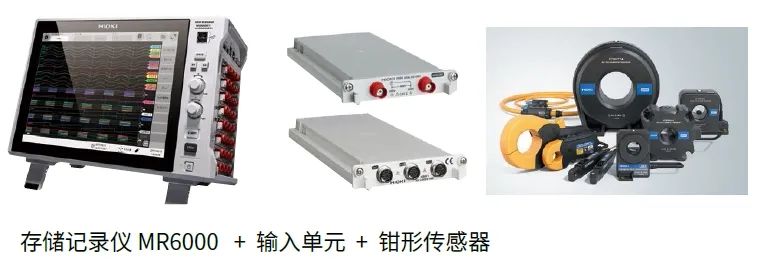

HIOKI 日置能提供波形記錄儀和各種鉗形電流傳感器，以滿足客戶的需求。

※ 該圖為組合示例，因測量對象而異。

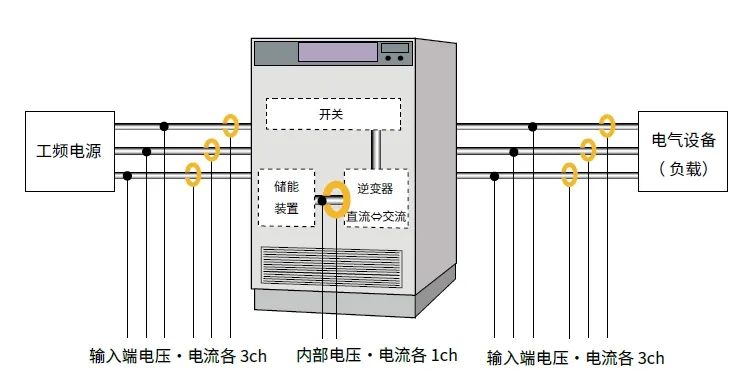

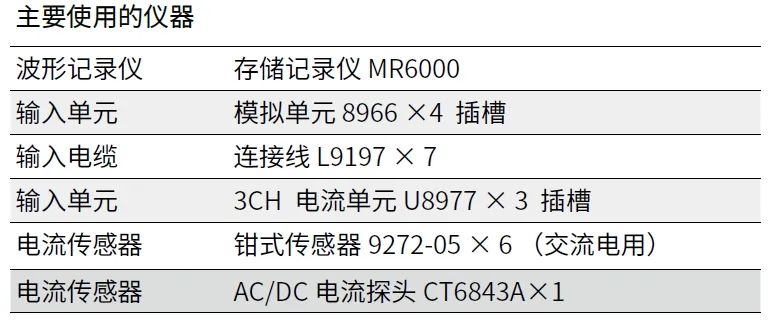

（同時測量電壓7ch 和電流7ch 的情況下）

電流傳感器還提供無需電源的交流專用電流探頭。需要根據測量用途和測量場所選擇合適的傳感器。

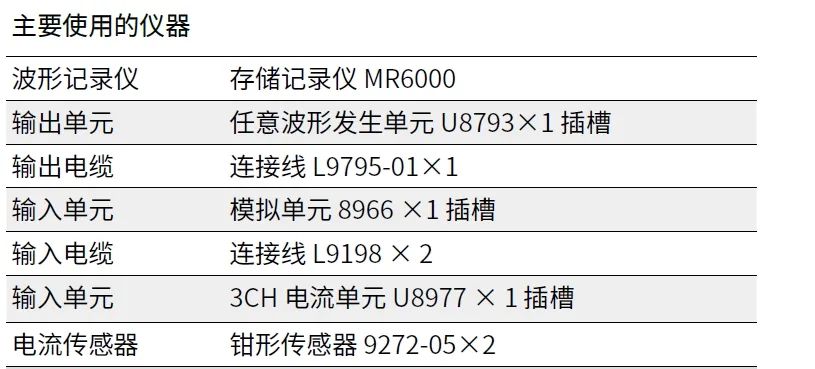

■使用1 臺儀器進行電源故障模擬運行測試

可選的任意波形發生單元 U8793 可以連接到存儲記錄儀上，從而一臺測量儀器就能同時實現任意波形發生和波形測量的雙重功能。為了確保UPS 在電源異常情況下的可靠運行，如電壓瞬時下降、瞬時斷電和產生干擾（這對UPS 十分重要），我們進行了大量的故障模擬測試。除功能發生器功能外，該系統還可用作波形測量系統。除功能發生器功能外，還可通過重現和輸出觀察到的波形，或通過使用標配的波形制作軟件處理和輸出波形，有效地進行電源故障模擬。

在運行測試中，可通過交流穩壓電源對存儲記錄儀中的模擬波形進行放大，并在多個通道上同時測量UPS 在運行期間的輸入端和輸出端電壓/ 電流，以及逆變器的控制操作等，以實現在更接近實際情況的條件下進行測試。

※ 該圖為組合示例，因測量對象而異。

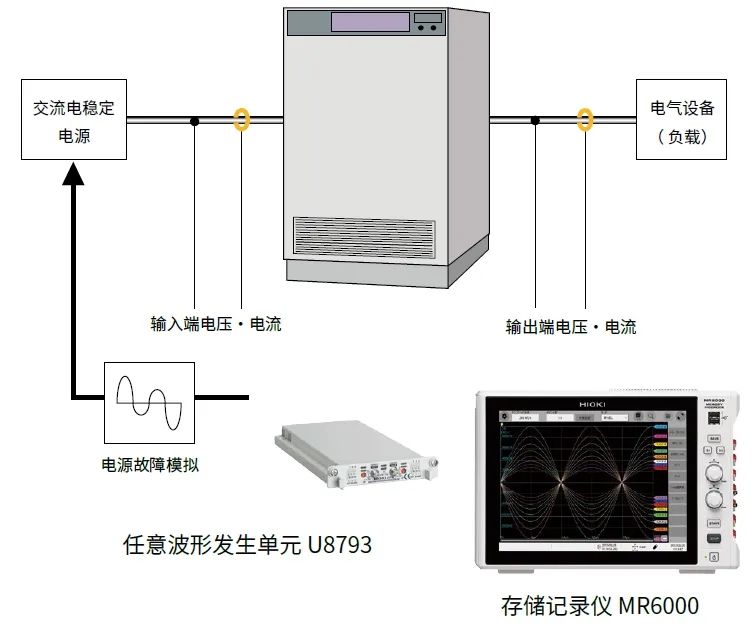

（模擬單相電源電源故障時同時測量 UPS 輸入端和輸出端電壓 ch2 和電流2ch 的示例）。

需要根據測量用途和測量場所選擇合適的選件。

3. 關于觸發功能

推薦將記錄儀設置為觸發開始記錄，以便順利準確地捕捉瞬時電壓下降和瞬時斷電狀態。

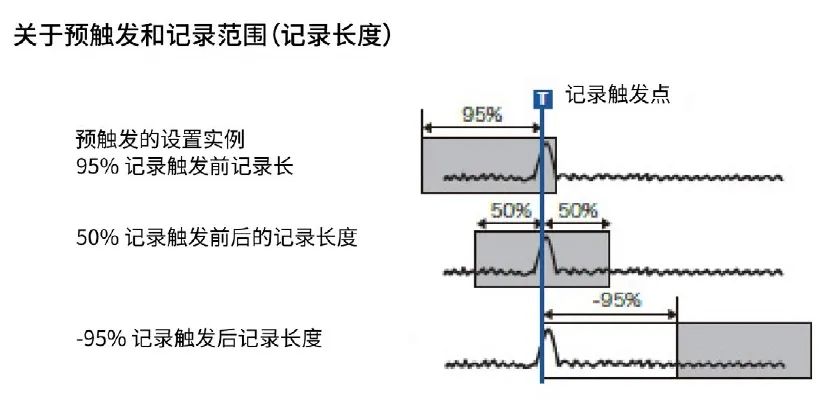

一般觸發功能不能將電壓跌落（瞬時電壓跌落）設置為觸發條件。此外，如果在觸發后才開始數據記錄，則無法記錄到重要的觸發前現象。因此，最好使用將電壓下降為條件觸發的記錄儀，該記錄儀具有預觸發功能，可記錄觸發前的現象。

如此，便可在同一時間軸上記錄UPS 運行前后的各個參數，這對運行評估測試非常有效。

存儲記錄儀 MR6000 可以將電壓下降設置為觸發條件，還搭載了預觸發的功能。

可以使用“and ” 和“or”條件對多個通道進行詳細的觸發設置。

結語

? HIOKI 日置的存儲記錄儀的通道間皆為絕緣輸入，輸入時無需考慮UPS 輸入端和輸出端，并且在現場具有出色的抗干擾能力。

? 通過高速采樣和長期存儲，可長時間記錄諧波和干擾等高速現象以及逆變器的輸出波形。

? 多通道同時記錄可方便地確認各個參數的相關性。

? 有多種輸入單元可供選擇，可根據需要增加輸入單元和通道數。

? 電流傳感器是本公司研發產品，有直流/ 交流和高靈敏度/ 寬頻帶等多種類型，因此可以選擇合適的傳感器。這些傳感器還具有本司研發才能提供的易用性，例如只需將其連接到記錄儀的單元即可提供供電電源。
