針對上述場景，則可以通過ZUS示波器的FFT分析功能來解決。我們可以打開FFT進行分析，從測量結果中，可以準確的測量這個113.5K的小信號的幅度。這是12bitADC才能有的效果。

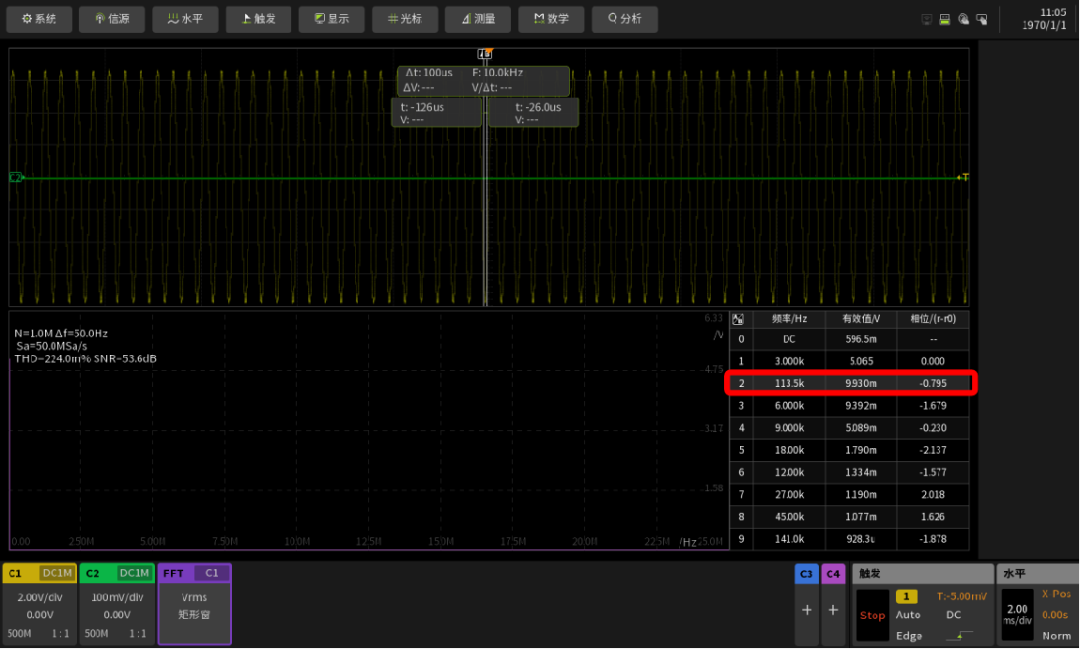

圖8 利用FFT提取極限小信號
ZUS示波器12bit分辨率另一個重要的應用場景就是環路測試。隨著ADC位數提升，其準確度和一致性都有很好的提升，特別是在高噪聲的情況下。而環路測試大部分測不準的原因都是因為噪聲太大。
圖9和圖10是高環路增益使用ZUS示波器和ZDS示波器進行的測試對比。測試場景是采用20mV激勵信號，在輸入輸出端口同時注入100mV的一個干擾信號。

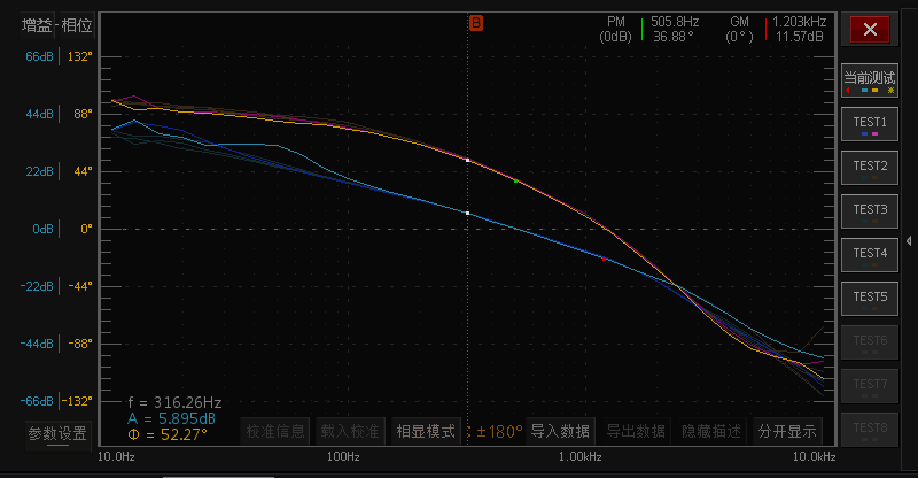

圖9 ZUS6000測試圖片

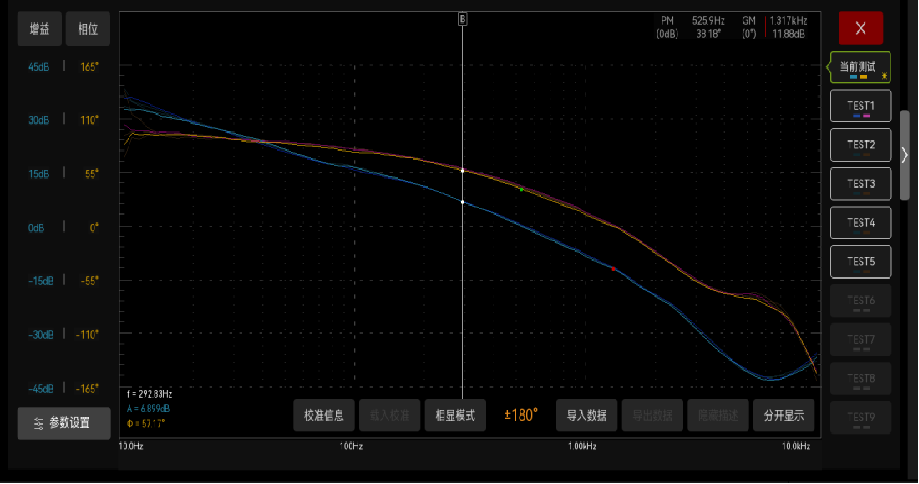

圖10 ZDS5000測試圖片
高環路增益，就意味著此時的輸入信號被抑制到非常小的地步，甚至小于干擾信號，預測只有幾十μV。從對比測試中可以發現，此時ZUS只有比較小的誤差，而ZDS示波器誤差會更加明顯。當然更高的測試精度會犧牲一定的測試時間。
ZUS系列示波器具有很快的過壓恢復時間，同時具備12bit分辨了以及0.5%的精度?？梢酝昝澜鉀Q大信號下對小信號的測量需求。
