時值盛夏，電力需求激增，電網負荷屢創新高，電力設備的穩定運行正迎來新一輪的嚴峻考驗。業界對于高效、精準的電力檢測工具的需求愈發迫切。下面，我們通過一個生動的實例，詳細展示UT568B聲學成像儀在咸陽供電公司管轄范圍內某變電所10kV線路局放巡檢中的出色表現，揭示其如何成為夏季保電戰中的高效助力者。

一、背景與挑戰

近期，涇陽縣三渠鎮變電所的一條10kV線路頻繁跳閘，卻始終未能找到確切原因，這不僅影響了當?shù)鼐用竦恼Ｓ秒?，也對電網的安全穩定構成了潛在威脅。鑒于傳統檢測手段難以迅速定位問題根源，國網陜西省電力有限公司旗下的咸陽供電公司決定采用先進的聲學成像技術對該10kV線路進行局放排查，以期快速、準確地徹底排查并解決跳閘問題。

局部放電(PD)是高壓電氣設備中常見的故障現象，不僅會造成輸電設備的損壞、電力質量的下降以及電能損失的加劇，而且在極端情況下，還可能觸發大面積停電、火災乃至爆炸等嚴重安全事故，直接威脅到人民群眾的生產生活安全。

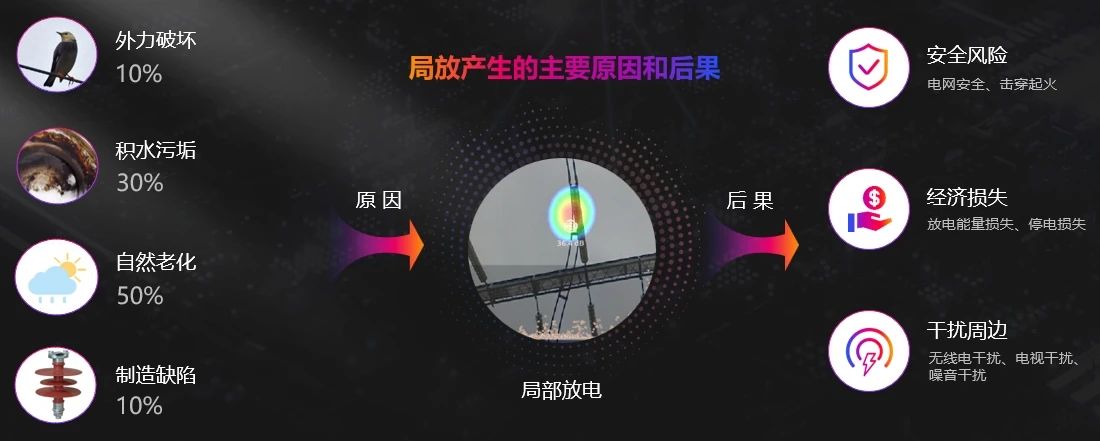

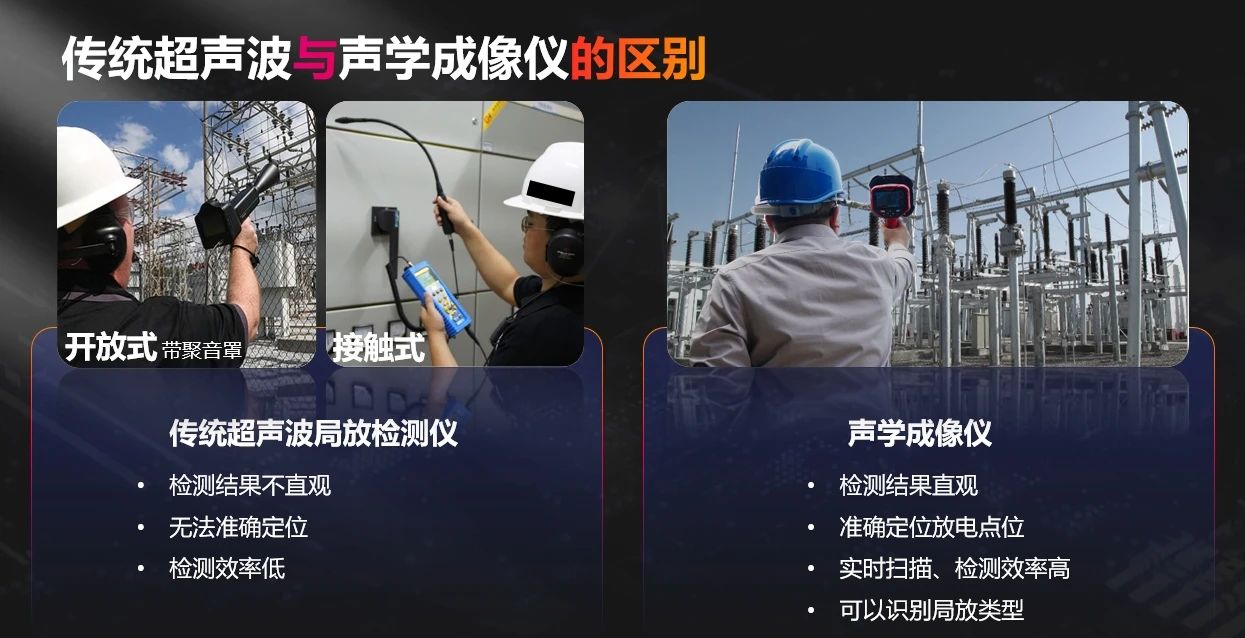

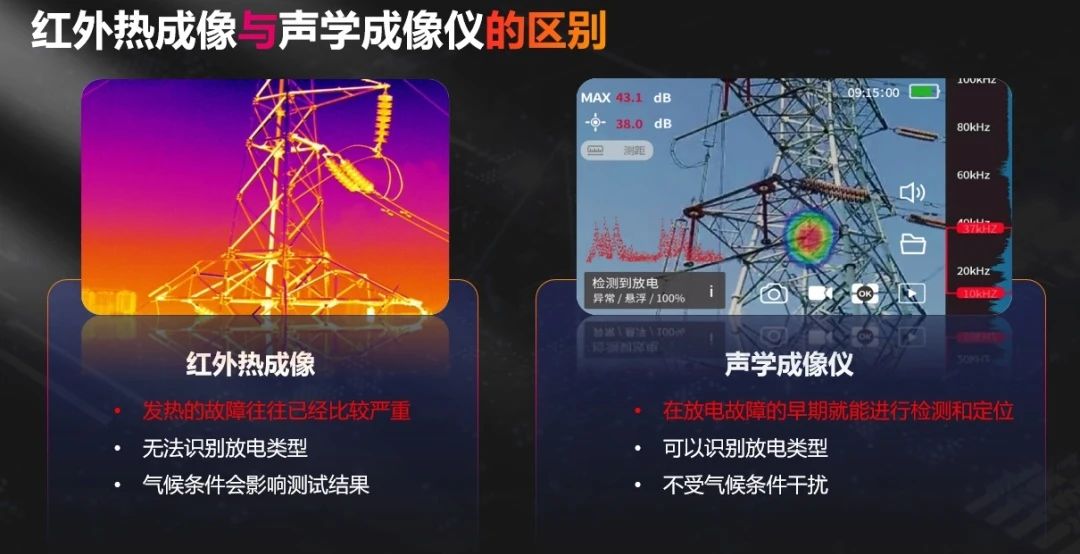

如下分別為局放產生的主要原因、后果以及傳統超聲波檢測手段、紅外熱成像技術檢測手段與聲學成像技術檢測手段的效果區別。

二、UT568B聲學成像儀的實戰應用

面對客戶緊急的故障排查需求，優利德華西區測試儀表團隊迅速響應，攜UT568B聲學成像儀與咸陽供電公司的技術人員一同前往三渠鎮變電所，對問題線路展開了全面且深入的巡檢。

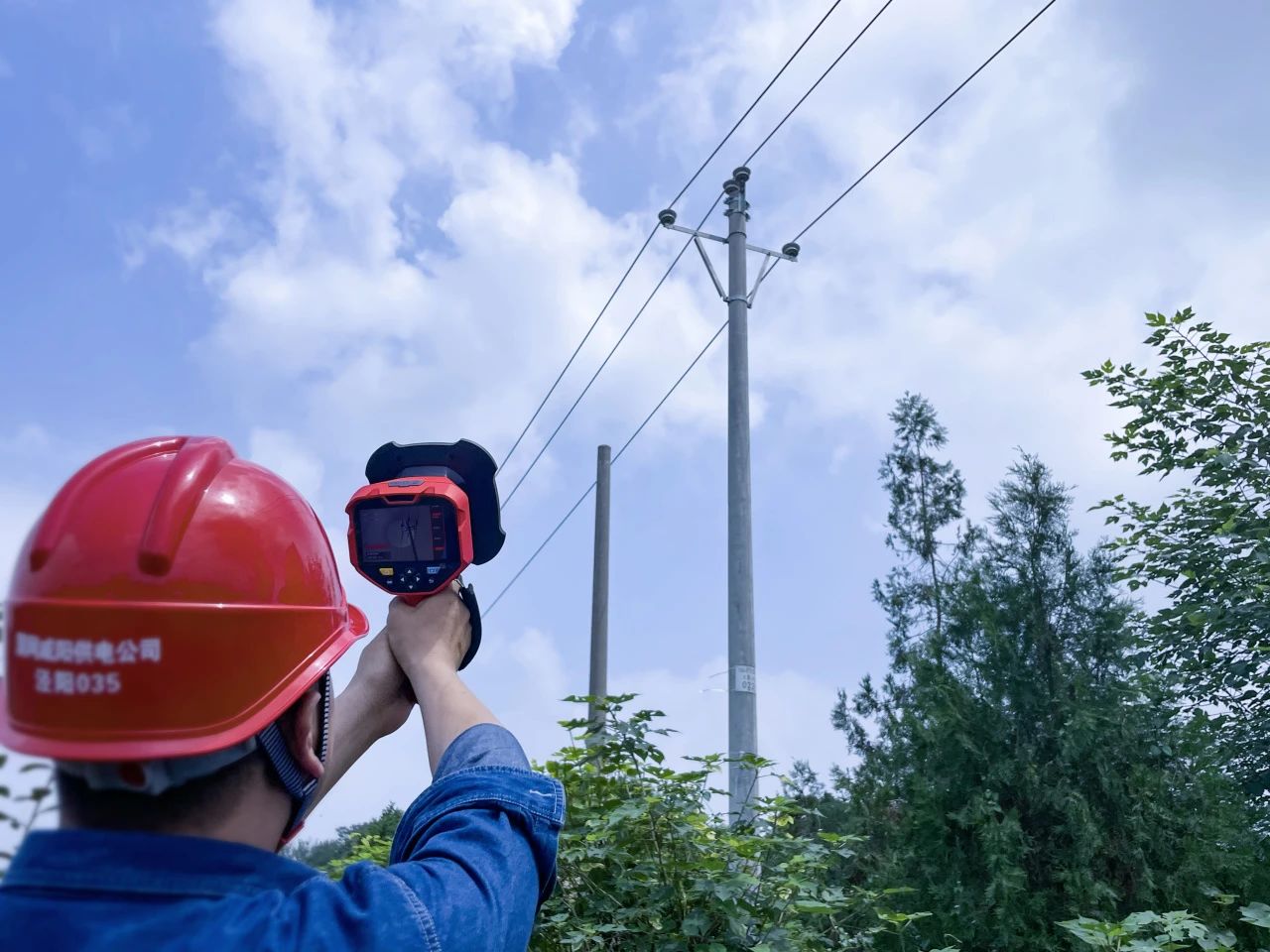

在六個多小時的巡檢作業中，一行人對沿線分布的逾八十根電線桿進行了細致的排查，尤其將注意力聚焦于電力電纜接頭、架空導線、復合絕緣子及隔離開關等極易發生局部放電的關鍵連接部位。經過細致的檢測與分析，最終排查結果顯示，所有關鍵檢測點均未有局部放電現象的存在。這一結果不僅為客戶排除了因局部放電導致跳閘的疑慮，也為后續排查工作指明了方向，有效避免了時間和資源的浪費。客戶對于UT568B在此次巡檢過程中展現出的聲像融合技術與快速掃描能力也給予了高度評價。

三、UT568B主要核心亮點

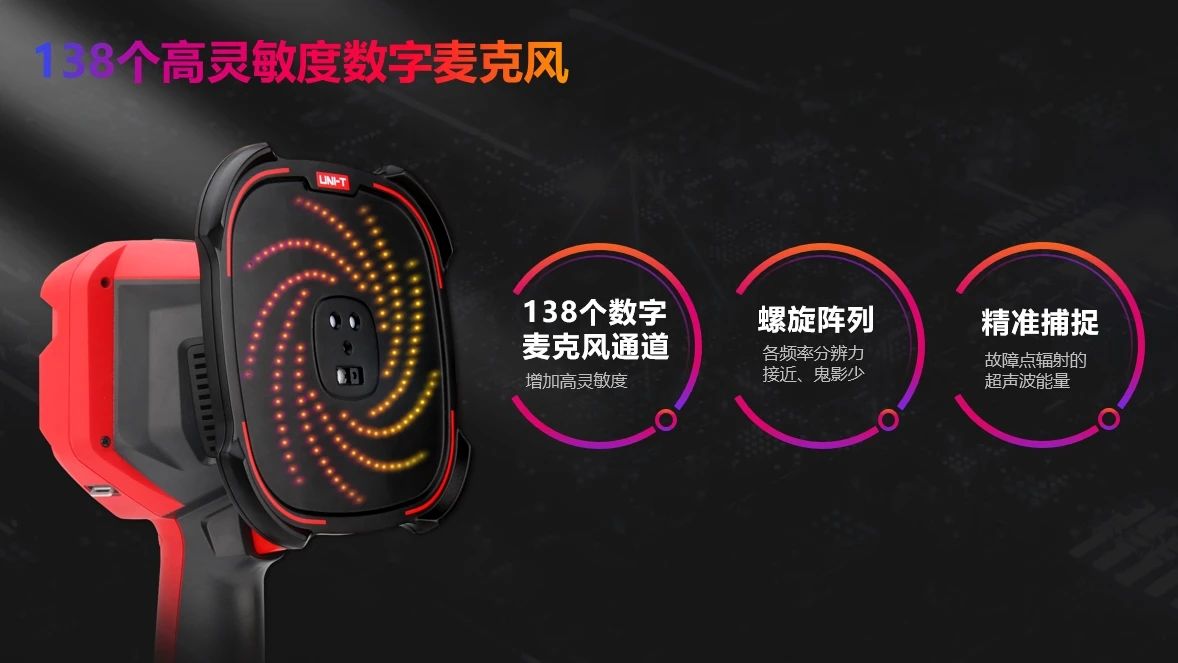

高靈敏度與準確性：UT568B采用138個高靈敏度數字MEMS表克風，能夠快速捕捉并可視化顯示微小的聲音波動，即便是微弱的局部放電聲也能被準確捕捉，大大提高了檢測的準確性和效率。

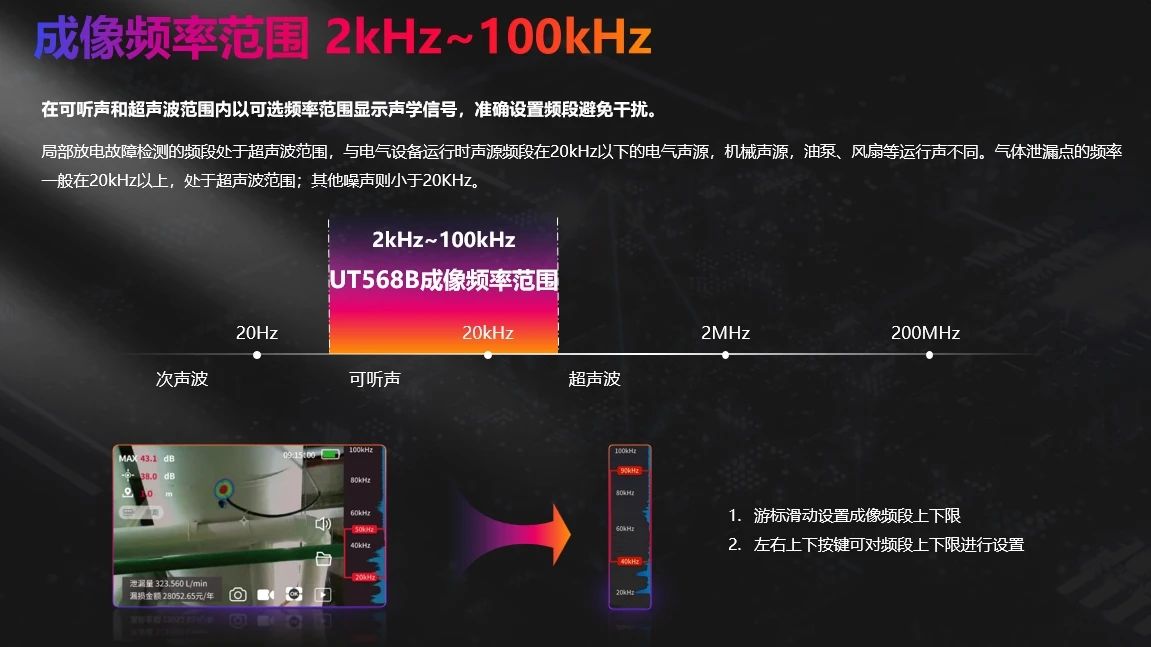

寬頻成像范圍：2kHz~100kHz的成像頻率范圍，覆蓋了高頻至低頻的廣泛故障信號，不僅能夠滿足多種應用場景下的檢測需求，還能夠提高檢測的精準度、效率和效果。

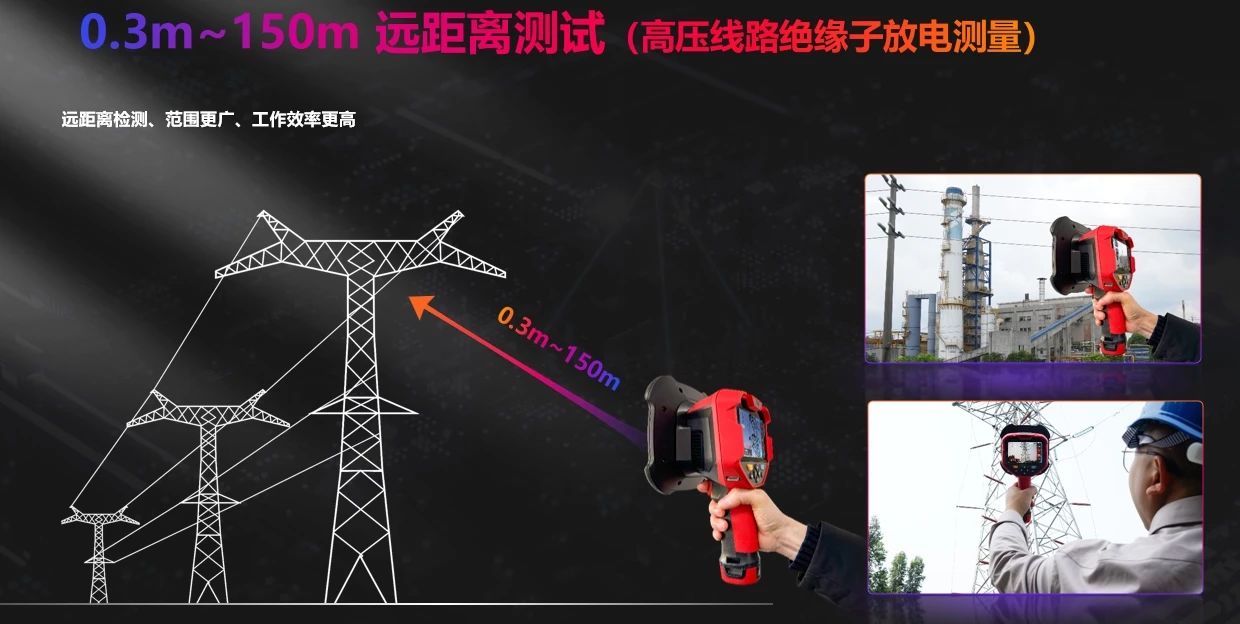

遠距離探測能力：0.3-150米的測試距離，既適合近距離精細檢測，也支持高壓線路絕緣子放電等遠距離宏觀檢測場景。這種非接觸、遠距離的檢測方式，不僅能提高巡檢效率，還能有效保障巡檢人員的安全。

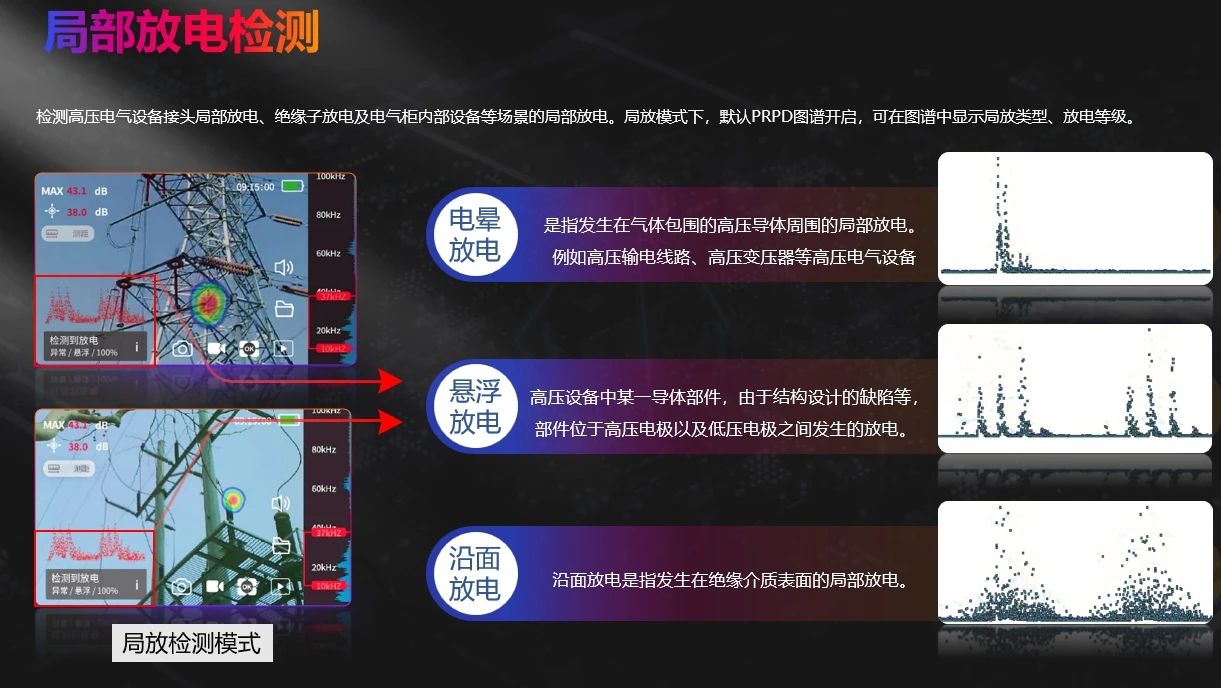

智能分析功能：具備PRPD圖譜功能，能夠顯示局放類型與放電等級，為故障分析提供詳盡數據支持。在實際應用中，局部放電可分為電暈放電、懸浮放電以及沿面放電。不同放電類型的PRPD圖譜會有差異。

靈活云圖設置：提供小、中、大、超大四種云圖動態范圍選擇，滿足用戶不同任務需求與觀察重點。
