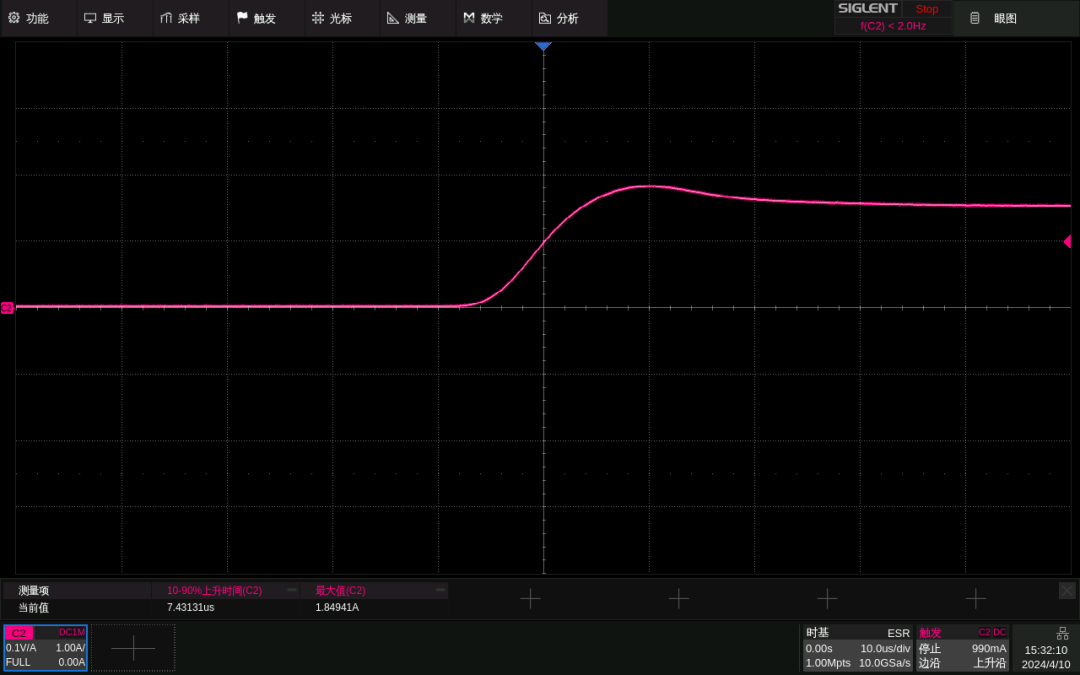

電子負載上升斜率為0.5A/us

電子負載上升斜率為0.2A/us

電子負載上升斜率為0.1A/us

將電子負載的上升斜率從0.5A/us向下調整，此時看不出電子負載對電流上升斜率的影響，可以看到電流產生瞬間是高出我們?cè)O(shè)定值1.5A的，然后緩慢回落回到1.5A附近的位置，可以觀察到的上升斜率均為產生過沖信號對應的上升沿，電子負載可能并沒有進行控制。

當我們繼續向下調整電子負載上升斜率時，測試到的電流波形有了明顯的變化。在電子負載的上升斜率為0.005A/us時，波形產生瞬間并不會超過1.5A，隨后會以一個相對固定的斜率上升至1.5A，如下圖所示：

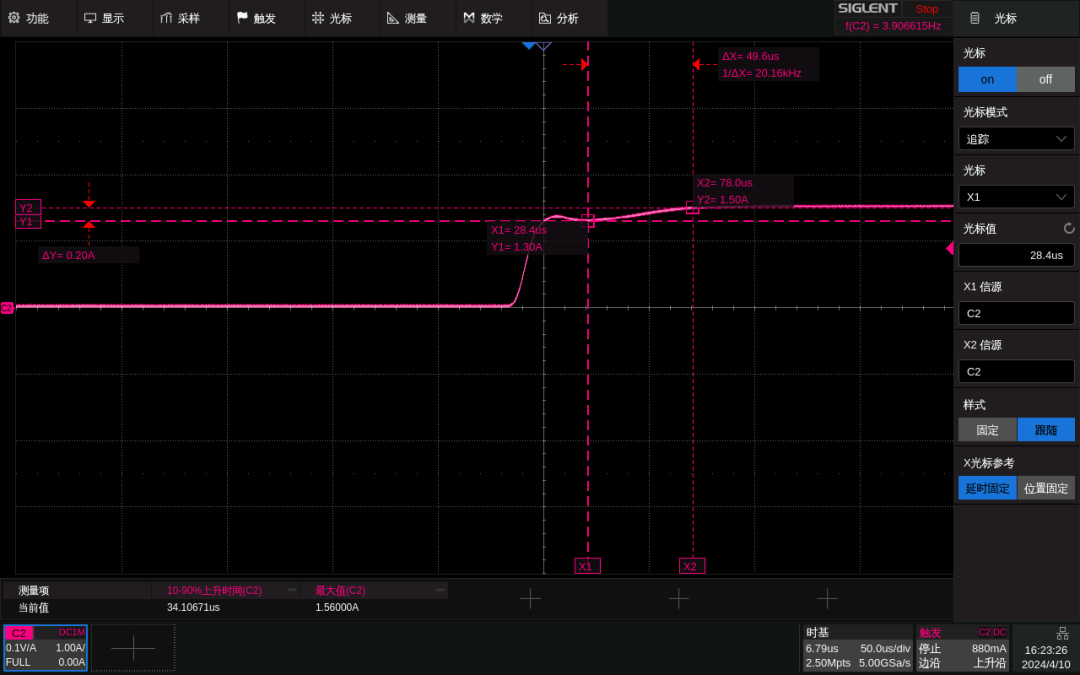

電子負載上升斜率為0.005A/us

此時可以觀察到，電流上升并回落至1.3A，并以相對固定的斜率上升至1.5A，我們利用光標測量這一段的斜率，計算出來的結果大致為0.004A/us，比較接近我們的設定值0.005A/us了。

繼續降低我們電子負載的上升斜率，分別測試了上升斜率0.004A/us和0.003A/us時的電流上升情況，如下圖所示：

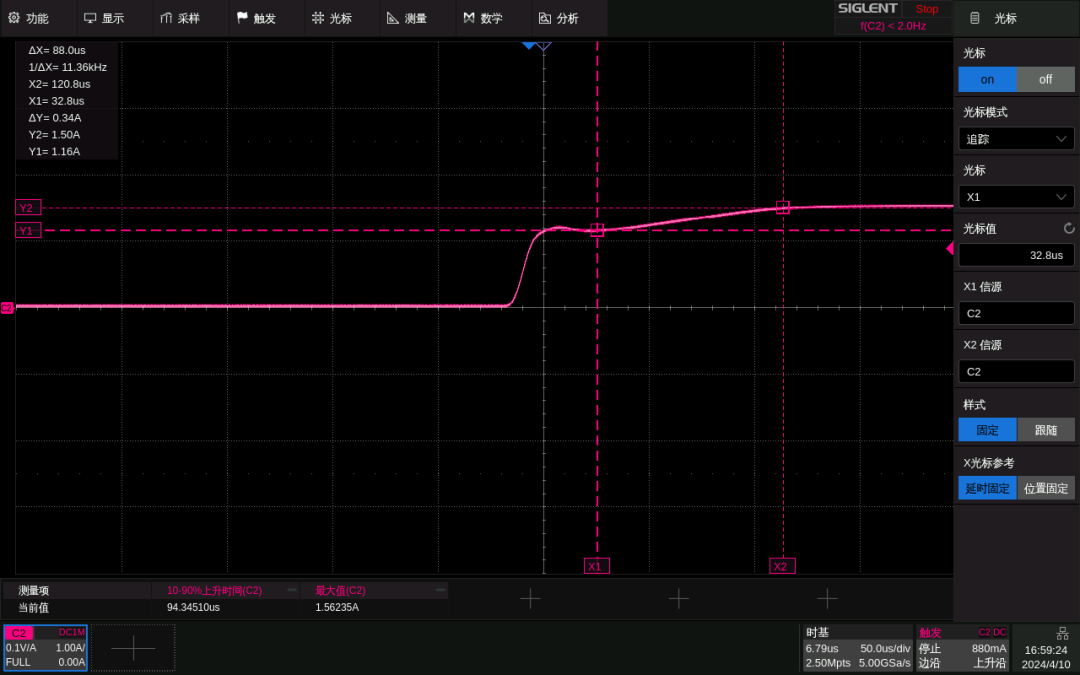

電子負載上升斜率為0.004A/us

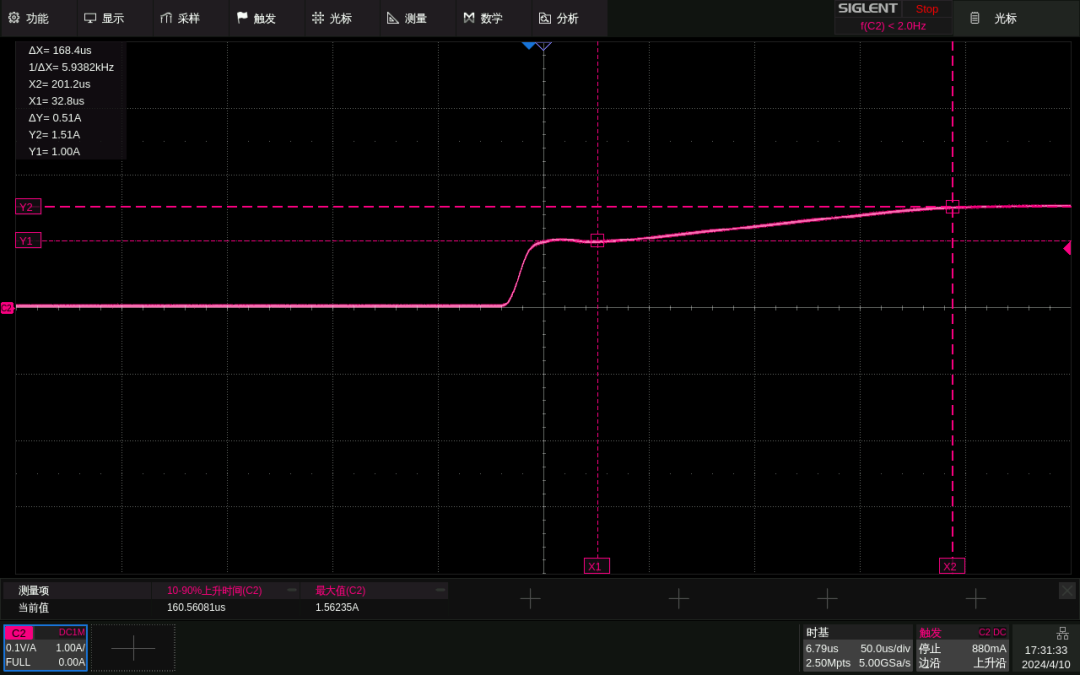

電子負載上升斜率為0.003A/us

在電子負載上升斜率為0.004A/us時計算從1.16A到1.5A的上升斜率，計算可得為0.00386A/us，距離設定值更近。在上升斜率為0.003A/us時從1A上升到1.5A的上升斜率為0.00303，此時已經能看到電子負載上升斜率改變帶來的變化了，兩者斜率有了明顯的區別且都與設定值相近，可以確認此時測到的就是電子負載可以改變的上升斜率。

03 總結

經過實驗驗證產生如下結論：

搭建了開關電源與電子負載的測試系統后，要明確自己要測量的對象再進行測試。若測試的是電源中電流的上升斜率，則在電源開啟時刻進行電流信號的捕獲，若測試的是電子負載的電流上升斜率，則需要在有穩定輸入電流的情況下，開啟電子負載，并觀察電流的變化過程。

同時要了解測試系統中各儀器的指標，如電源的上升時間是否會對電子負載直流上升斜率的測量造成影響，充分了解測試系統后才能更好地開展測試。
