電子元件特性測試的強大工具

GSM-20H10源表

源表（SMU）是一種用于電子測試和測量的通用儀器。源表將電源，負載，數字萬用表，電流源和電壓源的功能結合于一體，同時能夠產生和測量電壓和電流，因此，它是測試和表征電子元件和電路的理想選擇。源表在半導體測試、材料科學和電子器件開發等領域的工程師和研究人員中很受歡迎。

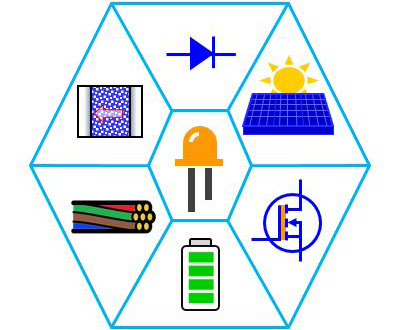

源表的應用包括特性測試（二極管、太陽能電池、MOSFET）、電池充放電測試、精確的低電阻測量、高電阻測量和LED熱阻測量。在本文中，我們將簡要介紹二極管、太陽能電池和MOSFET的特性測試。

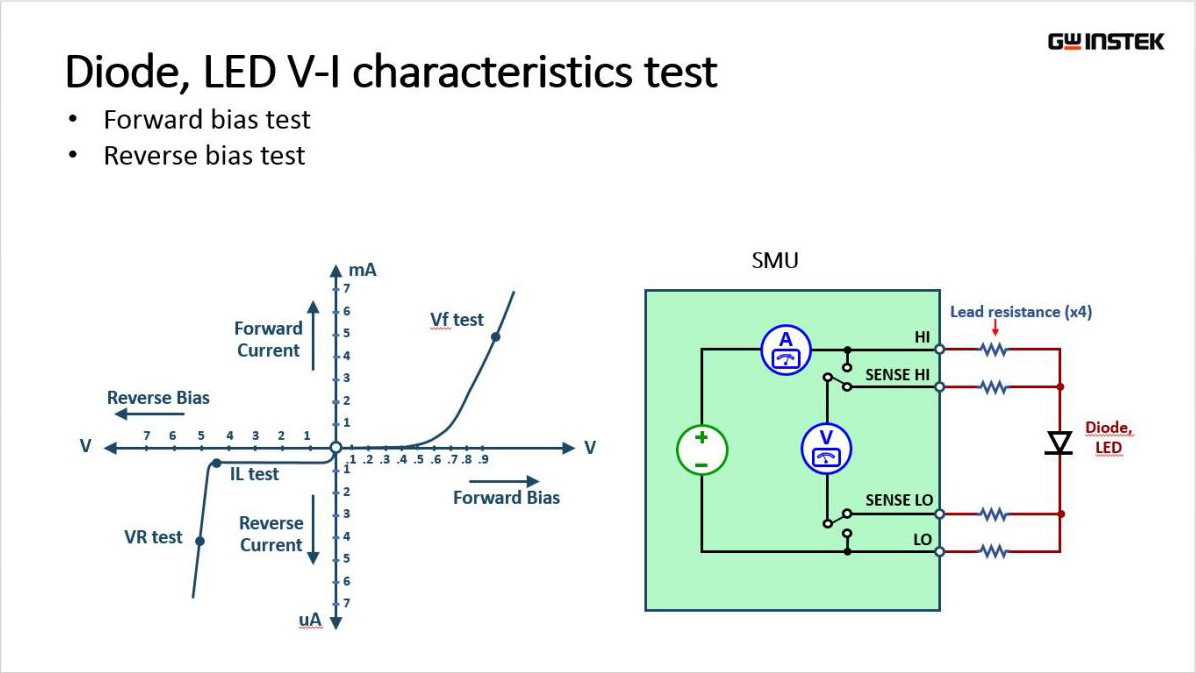

典型的LED和二極管V-I特性測試包括正向偏置和反向偏置。對于正向偏置測試，源表輸出一個正電壓，同時使用四線測量來實現更準確的電壓測量。

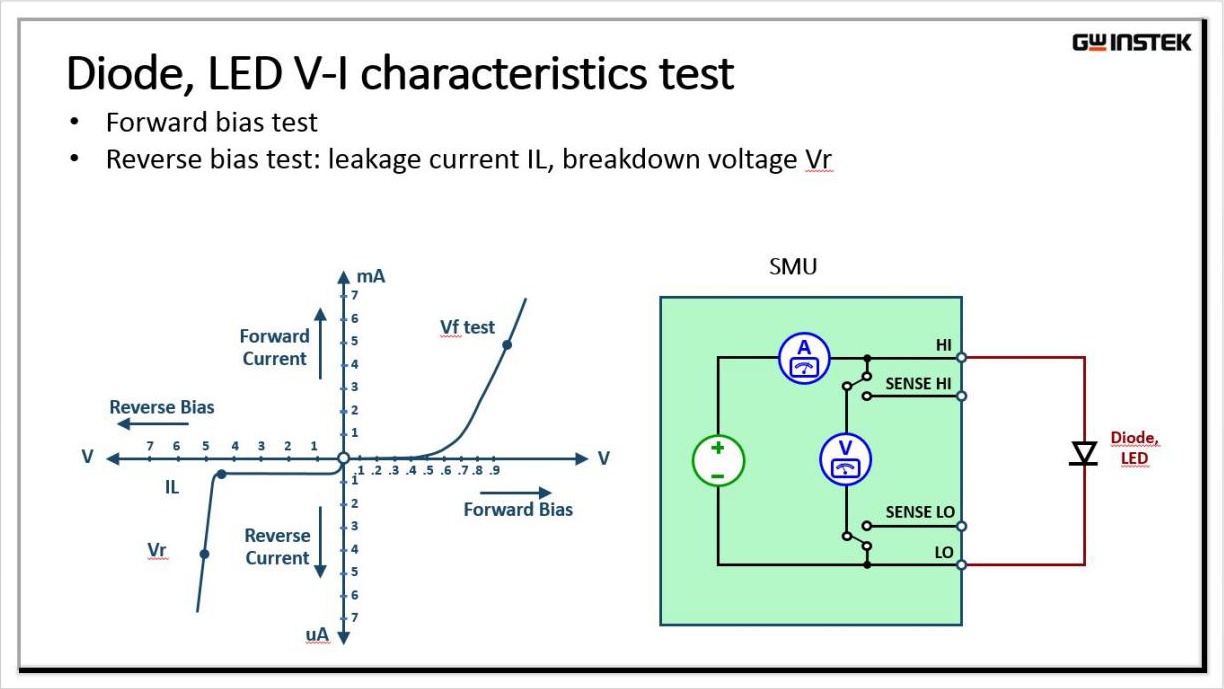

對于反向偏置測試，源表輸出負電壓，并且它的低電流測量功能可以實現漏電流和擊穿電壓測量。

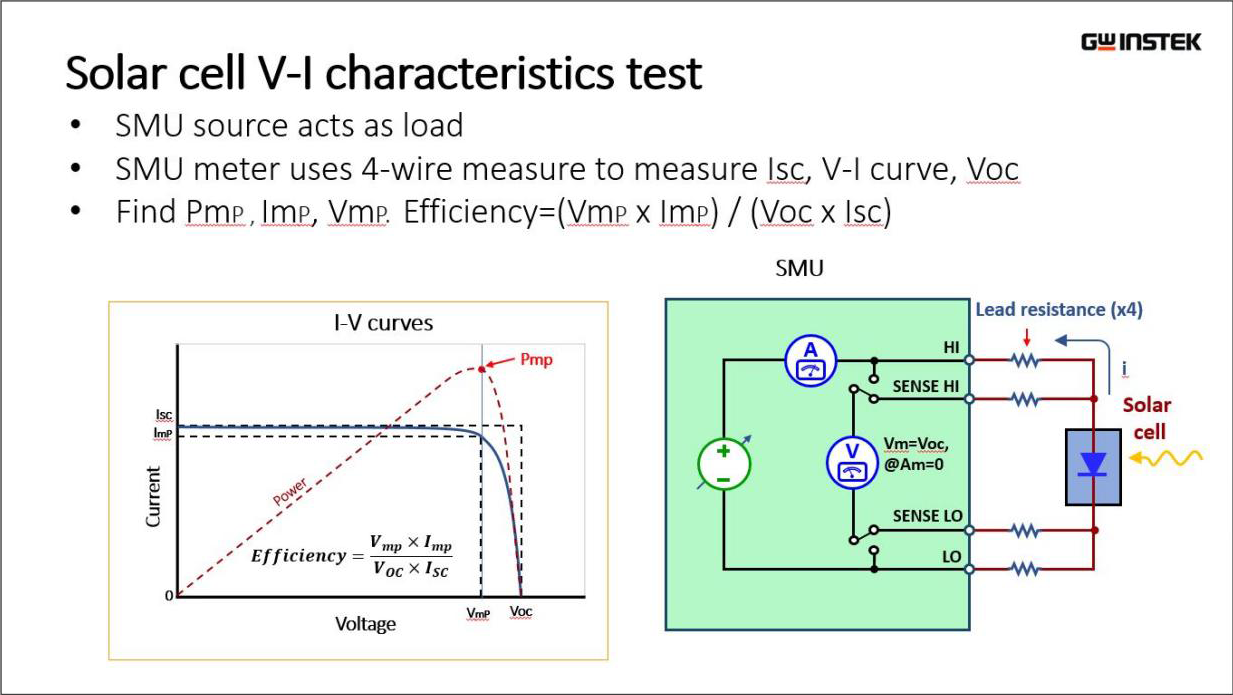

在太陽能電池V-I特性測試中，源表充當電子負載，使用四線制方式來測量短路電流、V-I曲線和開路電壓。V-I曲線的電壓和電流乘積產生了功率曲線。最大功率點PMP出現在曲線轉折點上，該點也定義了最大功率電流和最大電壓。

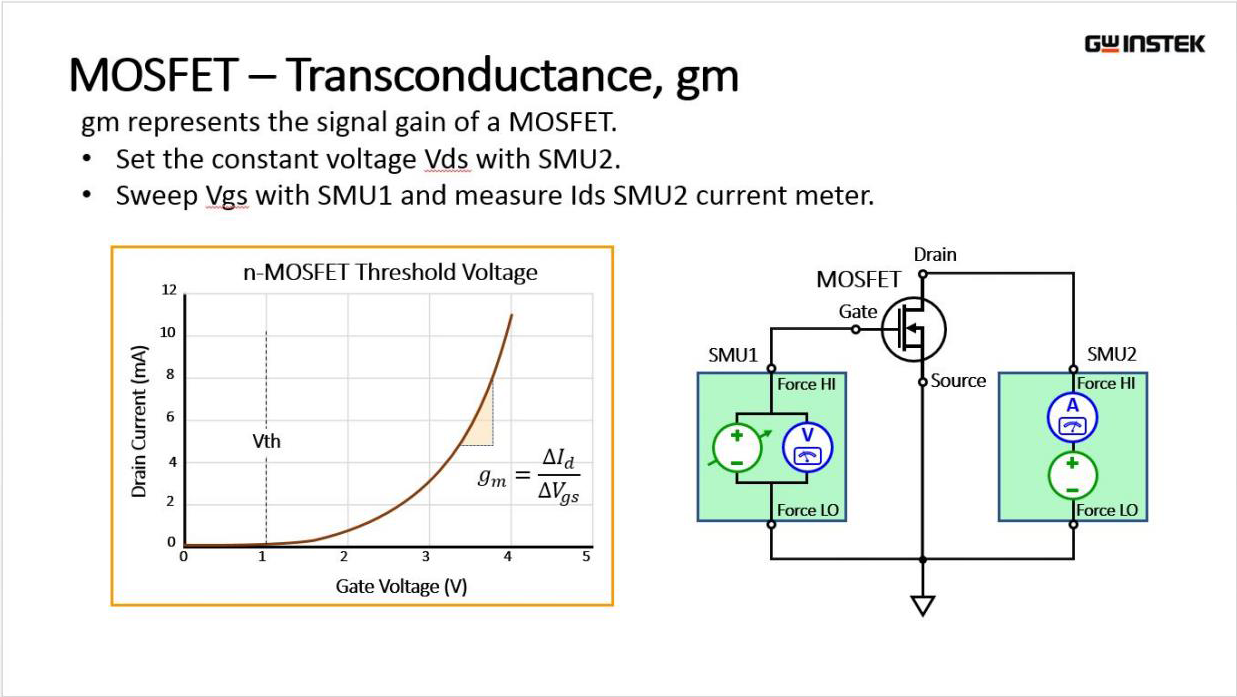

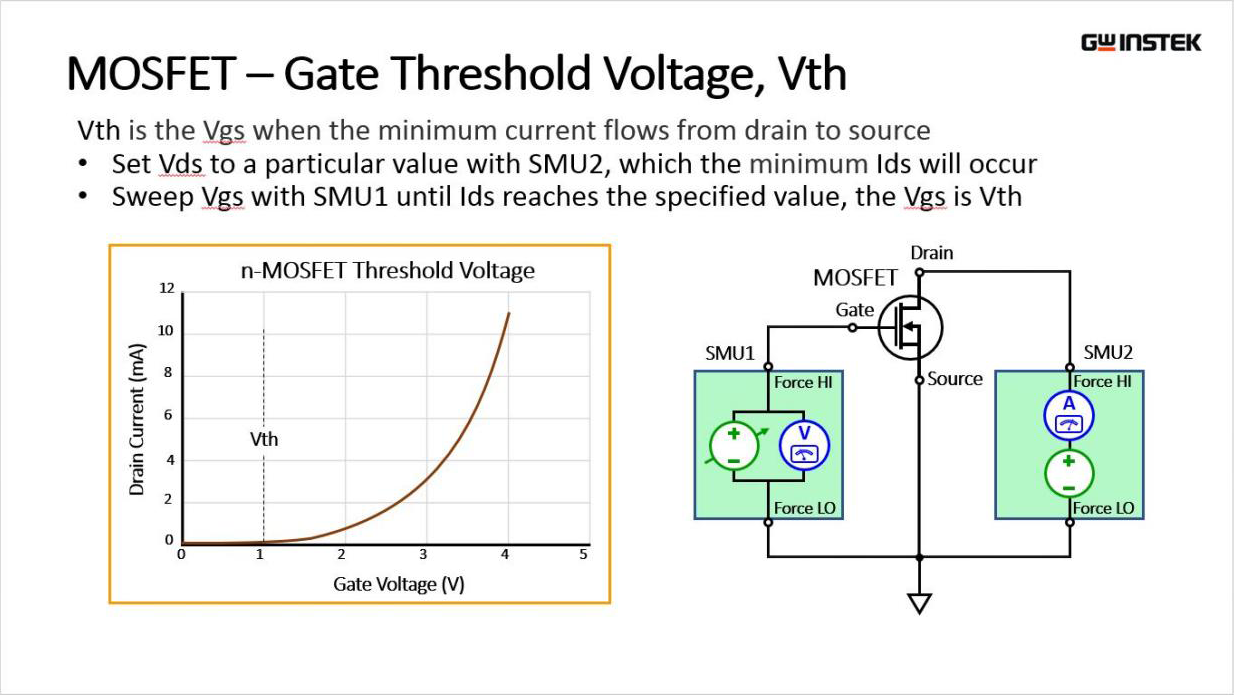

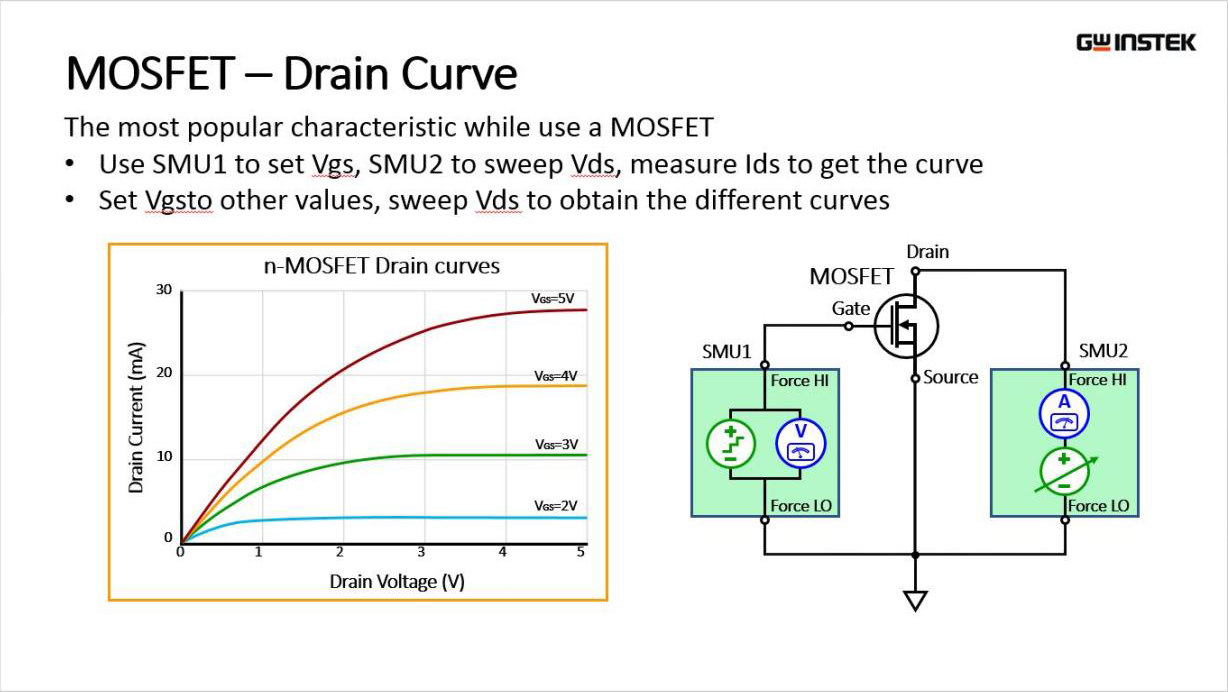

MOSFET特性測試包括漏極曲線、閾值電壓、跨導率、柵極漏電流、漏極漏電流和擊穿電壓。有些測試需要兩個源表。以下是一些測試曲線。
