第一，原則上信號的注入不能影響環路的靜態工作點，因此為了解決現實的電路中信號源和被測件共地的問題，往往需要使用注入變壓器，或者使用帶隔離的信號源，大家現在看到的這張圖就是使用注入變壓器的示意圖。

第二，我們在這種閉環的情況下測量開環參數，測試結果的相位會從 180°開始逐步降到0°，這與理論上直接斷開環路求環路增益得到的從 0°開始降到-180°不同，所以這種情況下我們計算相位裕度的時候參考的是 0°而不是-180°。

四、波特圖測試實操

01 測試需使用的設備

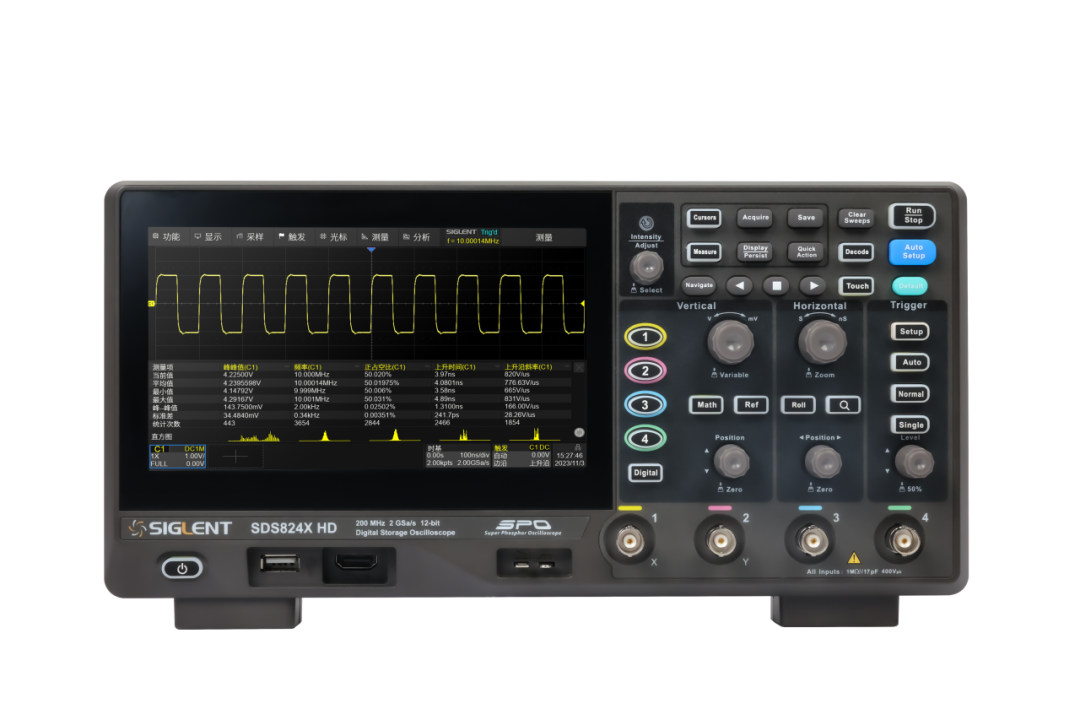

1. 帶有分析軟件的示波器

鼎陽科技的大部分示波器都標配了波特圖功能，此次我們使用的是鼎陽科技的SDS800X HD。

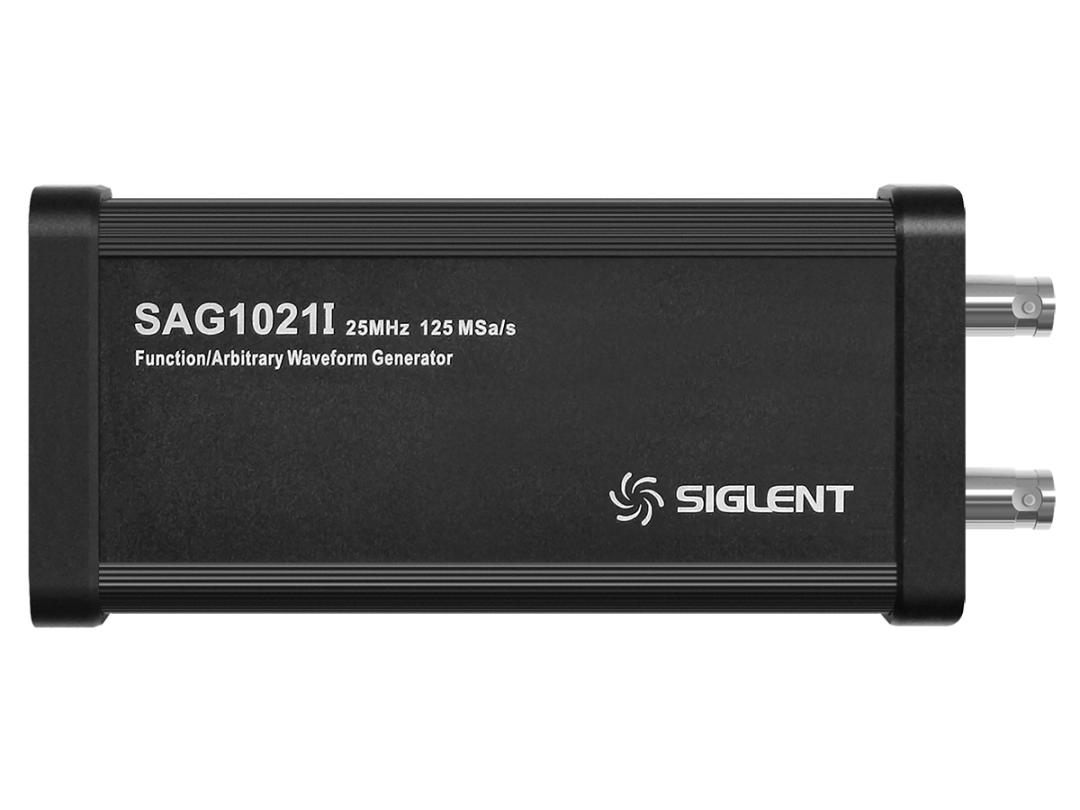

2. 隔離信號發生器SAG1021I

與普通臺式信號源不同，這屬于示波器的一個配件，由示波器控制發出的信號類型與頻率，不僅能夠滿足隔離的要求，且體積小，操作方便，搭配SDS800X HD使用可發出最高25MHz的信號。

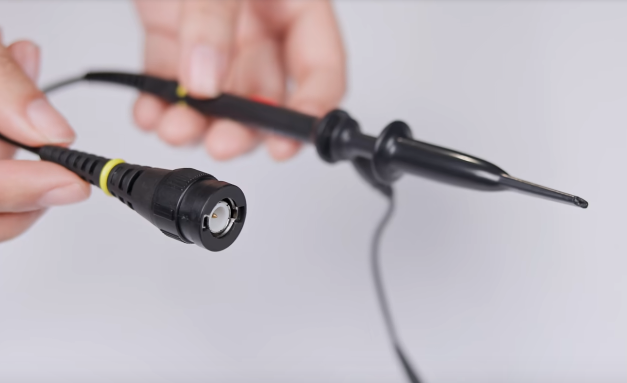

3. 已校準好的無源探頭

由于在某些測試頻率點上紋波電壓非常小，很容易被示波器本底噪聲或者待測電源自身噪聲所淹沒，因此需要提高測試的信噪比，建議使用1：1的無源探頭，此時探頭帶寬通常只有6MHz。

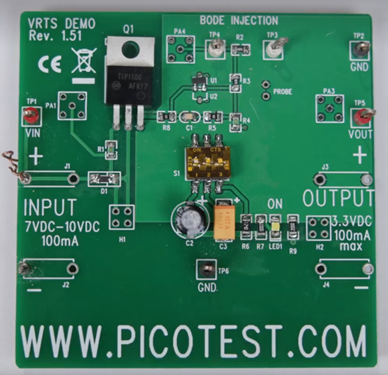

4. 被測物

一塊穩壓電源測試板，其中TP3和TP4是注入點，R2為4.99Ω的注入電阻，輸入電壓建議在7-10V，輸入電流小于100mA。

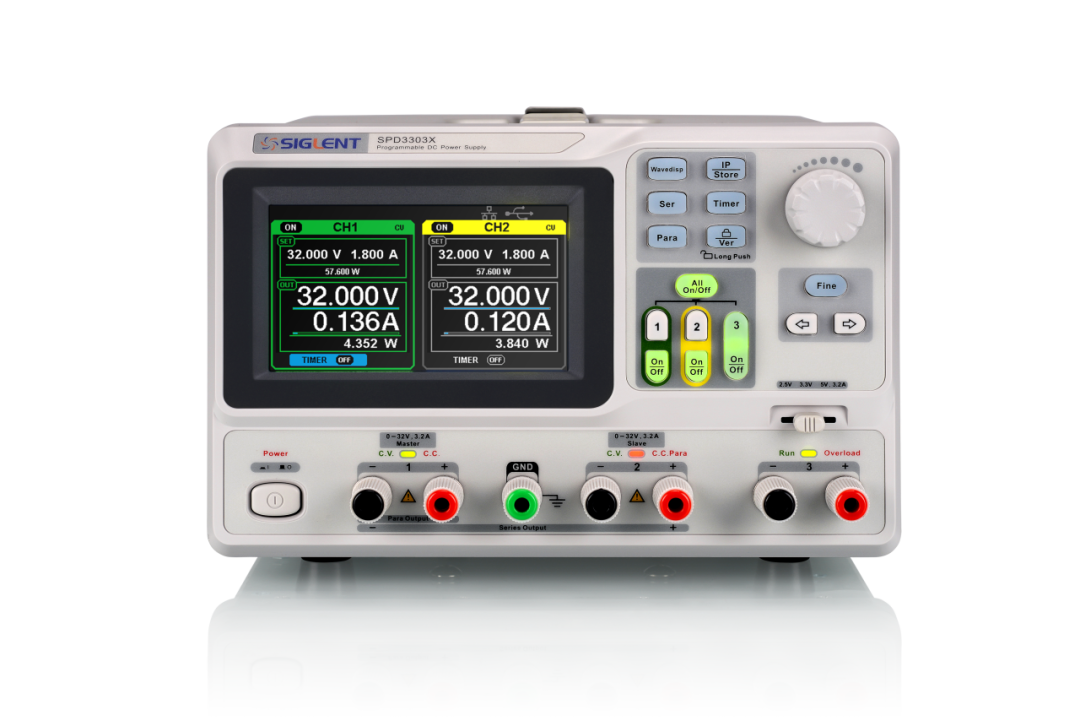

5. 電源

此次使用的電源是鼎陽科技SPD3303X。

02 如何連接

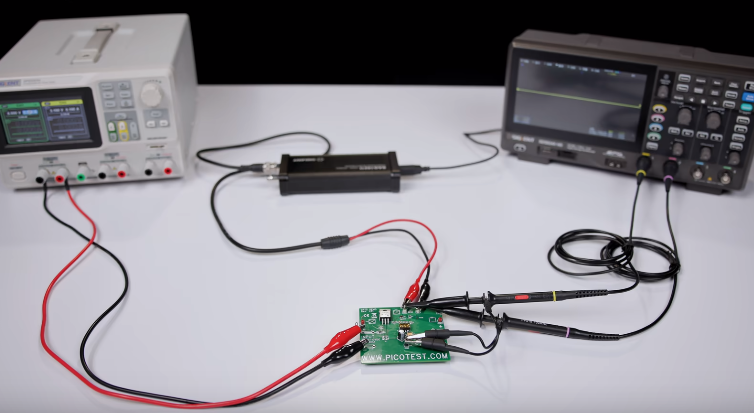

首先，將信號發生器與示波器通過USB線纜相連，然后將信號發生器的輸出端與被測板的注入電阻并聯，連接TP3、TP4，同時還需要使用無源探頭將這兩個注入點與示波器的測試通道相連，最后將測試板上的輸入端與電源相連。

連接好之后開始設置，先進行示波器的設置。由于本次被測物的預期穿越頻率在10kHz左右，因此測試頻率范圍可以設置在10Hz~100kHz，所以我們在進入波特圖分析軟件前需要先打開20 MHz帶寬限制。

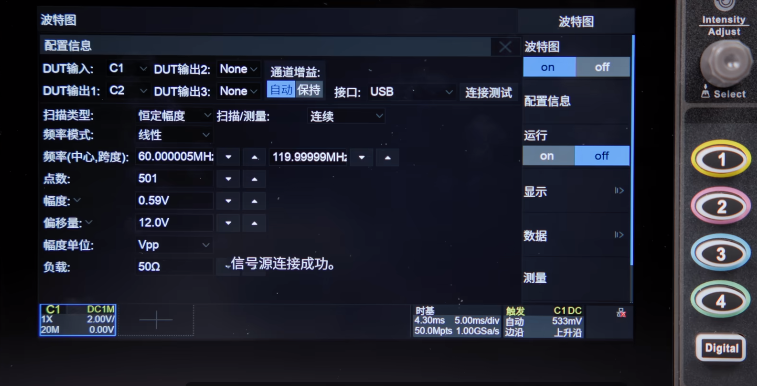

點擊分析進入波特圖界面后，點擊配置信息。先是通道設置，按照剛才所連，DUT輸入為C1，DUT輸出為C2。通道增益可設置為自動或者保持，設置為自動時，示波器將根據信號幅度自動適配檔位；設置為保持時，將始終保持運行前的檔位進行測試。我們選擇自動，接口選擇USB，若是選擇LAN接口，則還需進行IP設置并保存。然后點擊連接測試檢驗示波器是否與SAG1021I連接成功。

掃描類型中有兩種方式，一種恒定幅度掃描，一種可變幅度掃描。
