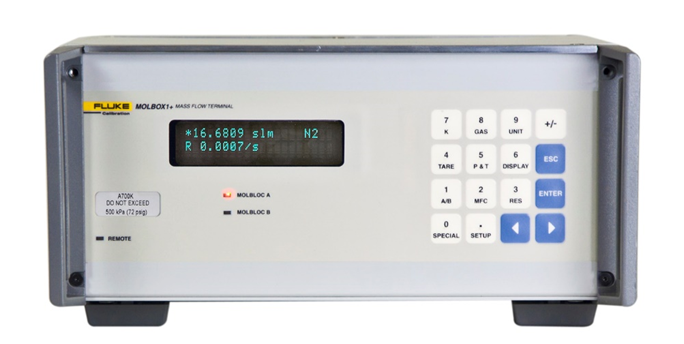

molbox 1+

福祿克計量校準部Fluke Calibration 氣體質量流量校準系統的molbox1+主機可以選擇不同的單位，如slm/sccm與ulm/uccm等。以slm與ulm為例，我們將詳述兩者的差異，期望能幫助廣大用戶在氣體流量校準中正確理解和設置流量單位。

首先，slm是基于體積的質量流量單位

其定義如下：

s - 標準，指預先定義的標準條件/參考值

l - 升，體積單位

m - 分鐘，時間單位

接下來，我們來看 slm 中的“s”（標準）

根據基礎物理學可知，壓力和溫度是氣體體積測量的重要參數?！皹?biāo)準“（預先定義的標準條件/參考值）就是該體積測量值所對應的標準壓力和標準溫度。為確保兩臺流量設備在同等條件下進行有效比對，必須明確定義該“標準”。通常行業默認“標準”壓力是標準大氣壓（即14.696 psia或101.325 kPa）。而標準溫度則由于不同行業使用不同標準，并沒有統一的默認值。（請注意：這里的標準溫度不是實驗室的溫度或者被測氣體流量的溫度，它只是定義流量單位時的標準/參考溫度。）

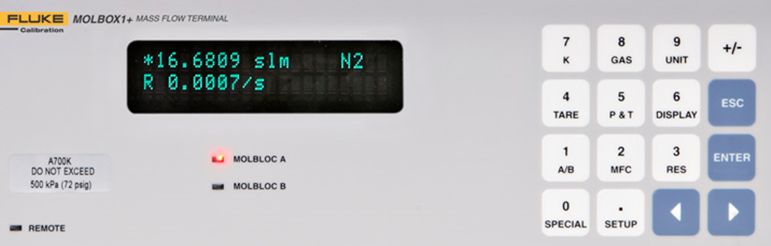

福祿克計量校準部Fluke Calibration與大多數國家實驗室使用的溫度標準一致，選擇0℃作為標準溫度，所以molbox1+上slm標準溫度是0℃。不同行業使用不同的溫度標準，比如21.11℃（70℉F）、24.4℃、25℃等。由于molbox1+ 顯示屏上流量讀數的顯示空間有限，無法顯示對應的標準溫度。為此，molbox1+ 通過創建新的單位ulm（用戶自定義的l/min），供用戶輸入被測設備的標準溫度。

那么該如何確認標準溫度呢？這取決于您的被測設備。通常被測設備的標簽上都有標準溫度（或稱參考溫度）信息，否則您就需要咨詢廠商。（注意：多數廠商允許同一設備可調整至不同的標準溫度。）確認后，您就可以在ulm設置相應的標準溫度。只有當被測設備標準溫度是0℃時，才可以選擇slm。

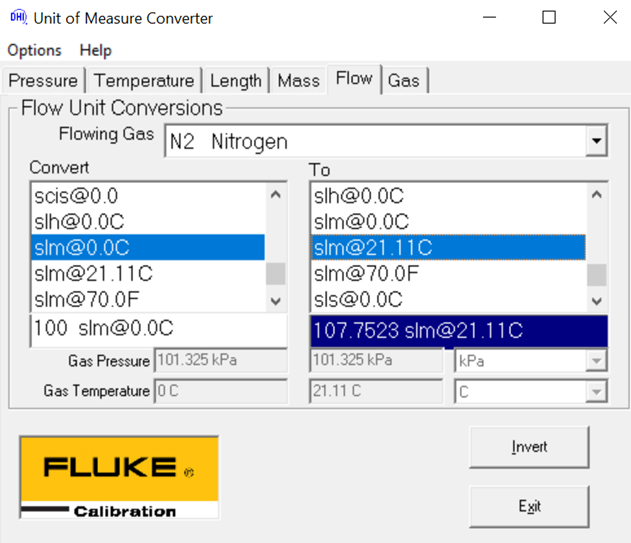

由于溫度對流量的顯著影響，正確理解和設置流量單位中的標準溫度是非常重要的。比如，被測設備的標準溫度是21.11℃， 若校準時，在molbox1+ 選擇slm (標準溫度為0℃)，而不是ulm并設置標準溫度為21.11℃，其結果將導致約7.7%的流量誤差（100 vs. 107.7523 slm）。此類molbox1+ 所設的標準溫度和被測設備的標準溫度不匹配是流量校準中最常見的錯誤之一，其導致的流量誤差不容忽視。

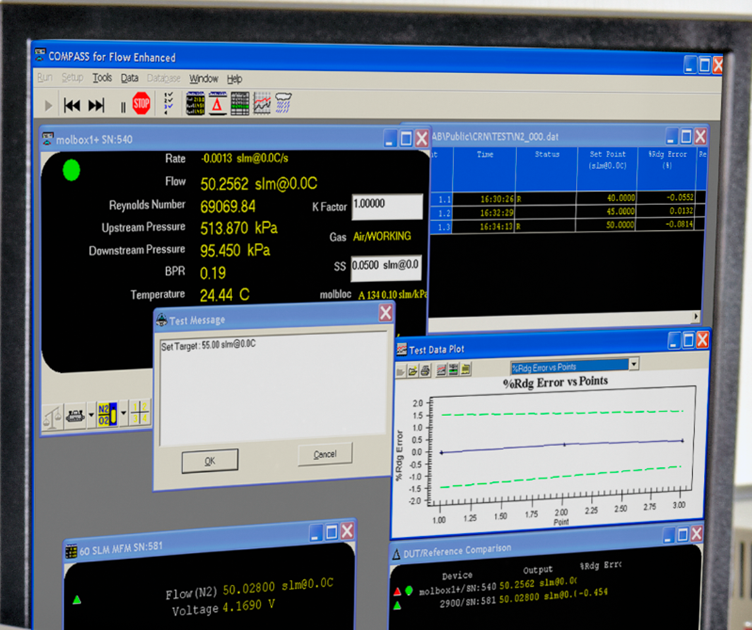

為了避免此類問題，建議從molbox1+顯示菜單中刪除slm、sccm等，列表顯示替換為ulm、uccm等單位。讓用戶直接選用ulm、uccm等單位總是需要考慮標準溫度的設置。同時，在需要使用0℃參考溫度時再選擇slm或sccm單位即可。此外，若使用FLuke Calibration COMPASS for  Flow軟件，由于沒有顯示屏空間的限制，用戶可直觀地看到slm@0C等單位，標準溫度一目了然，也就無需使用ulm等用戶自定義單位了。
