圖5

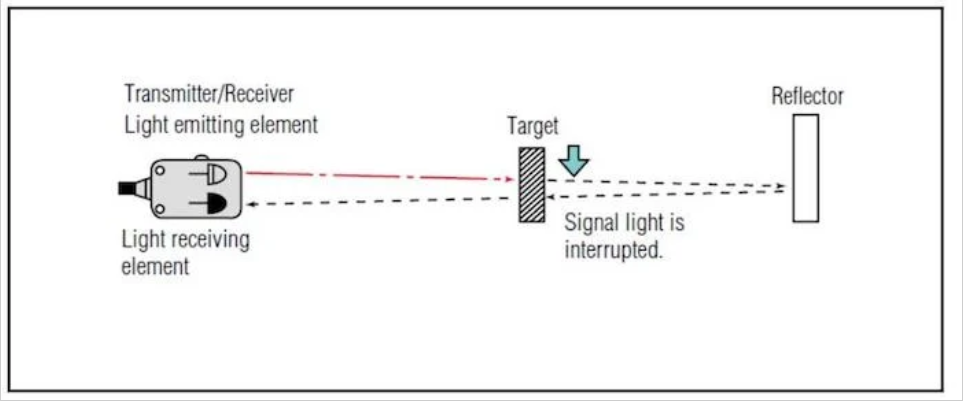

使用光電開關進行物體檢測的最后方法是反向反射。像反射型一樣，光發射器和接收器封裝在一個單元中。從發射器發射的光入射到反射器并返回到集成光接收器。目標的存在會阻斷發出的光。圖6展示了使用光電開關進行目標探測的后向反射模型。

目標探測

圖6 目標探測

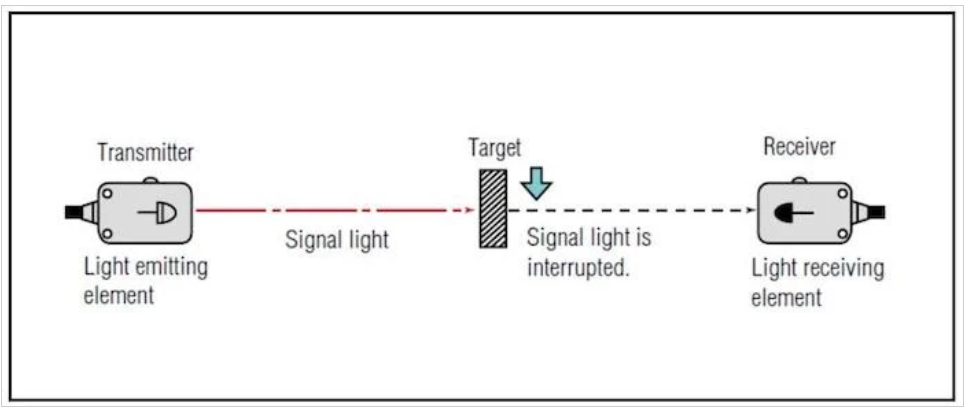

在本項目中，我們將建造一個基于穿透光束檢測的光電開關原型。

光電傳感器接線圖和材料清單

最后，讓我們來了解這個項目的實際操作信息！光電開關結構包括使用現成組件。以下是用于構建光電開關的電氣、機電和電子組件。

零件清單：

FPT1硅NPN晶體管–NTE30051（數字鍵部件號：2368-NTE30051-ND）

第一代氮氧化物晶體管

K1 5 VDC機電繼電器歐姆龍G5Q-14-DC5（Mouser Electronics零件號：653-G5Q-14-DC5）

R1，R3 10 K?, 1/8 W電阻

第220頁?, 1/8 W電阻

D1 1N4001通用硅二極管

此外，還需要以下組件來連接復位開關和閃爍LED電路。

PB1觸覺按鈕開關

10千盧比?, 1/8 W電阻

LED1閃爍的紅色LED：EDGLEC，5毫米（亞馬遜購買鏈接）

第二十號國道?, 1/8 W電阻

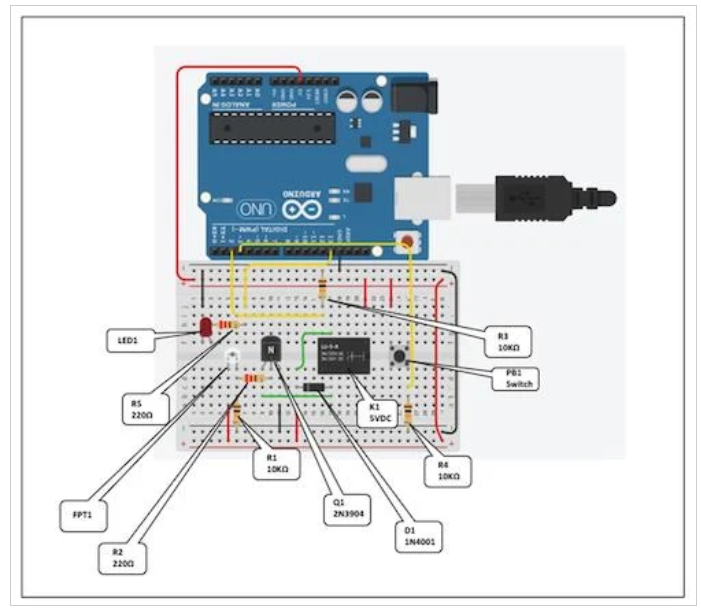

有了可用的組件，您將把它們放在無焊面包板上。您可以使用圖7來指導您。

將電子組件放置在無焊面包板上

圖7 將電子組件放置在無焊面包板上

因此，在無焊面包板上正確定向是很重要的。對極性敏感的電子部件是FPT1、D1、Q1和LED1。

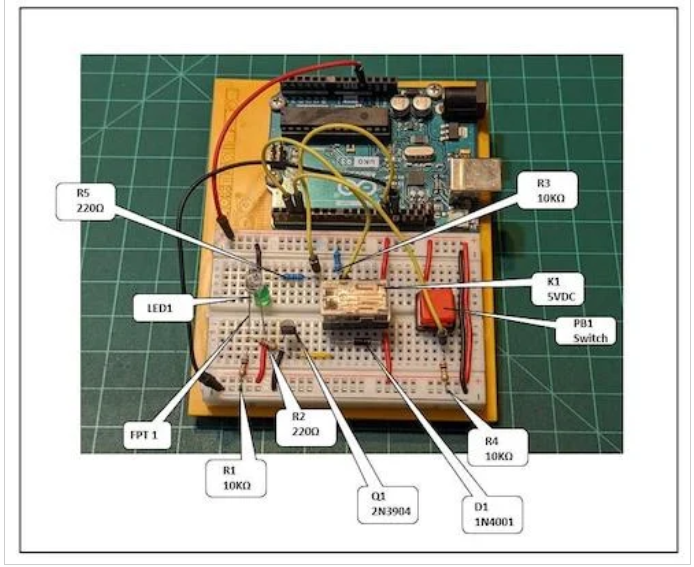

光電晶體管（FPT1）集電極針腳較長；因此，它需要連接到無焊面包板的+5V軌道。將光電晶體管集電極插針連接到+5V軌將確保組件的正確切換操作。作為另外的參考，圖8顯示了無焊面包板上裝配和接線的光電開關。

光電開關電路完成

圖8 光電開關電路完成

光電傳感器測試

您可以使用數字萬用表（DMM）測試光電開關的開關操作。數字萬用表將測量光電晶體管的控制開關電壓，光電晶體管輕輕地放置在設備上。以下是測試光電開關操作的測量設置步驟：

在光傳感裝置上放置一根小的黑管，以確保光電晶體管的開關正確進行。

用跨接線將一端插入無焊面包板接地軌。黑色或綠色電線將是識別接地的合適顏色。

取一根紅色跳線，將一端插入將電阻R1和R2電氣連接在一起的無焊面包板腔中。

取另一端的黑色或綠色跨接線并將其連接到萬用表黑色測試導線上。

取紅色跨接線的另一端并將其連接到數字萬用表紅色測試引線上。

將Arduino Uno板連接到桌面?zhèn)€人計算機（PC）或筆記本電腦上的可用USB端口。
