電路板作為各種電子設備的核心組成部分，其穩定性和可靠性直接關系到整個系統的運行效率。隨著電路板制造工藝的突飛猛進，電子元器件的集成度不斷攀升，電路結構也變得日趨復雜。如今，我們面對的電路板層數更多、設備更加小型化，傳統的接觸式故障診斷方法已難以滿足用戶快速、準確檢測的需求。在這樣的背景下，紅外熱成像儀以其非接觸式準確測溫及實時顯示熱場分布的獨特優勢，成為電路板無損檢測的得力助手。

在電路板檢測中，紅外熱成像儀的應用貫穿電路板的研發設計、質量控制及售后維修等環節。它無需深入研究電路原理，無需接觸電路板或進行斷電操作，便能迅速而準確地定位電路故障位置。更為關鍵的是，檢測過程中不會對電路的頻率特性造成任何影響。下面，我們分享一些紅外熱成像儀在電路板檢測中的具體應用場景。

1、電路板研發初期檢測

在研發階段，工程師們需要對新型電路板進行各種性能測試和驗證。這時，紅外熱成像儀可以幫助他們觀察電路板在不同工作條件下的溫度分布情況。通過對比不同條件下的熱圖像，工程師們可以分析電路板的散熱性能、元件布局和功耗情況，從而優化設計方案，提高產品的性能和可靠性。

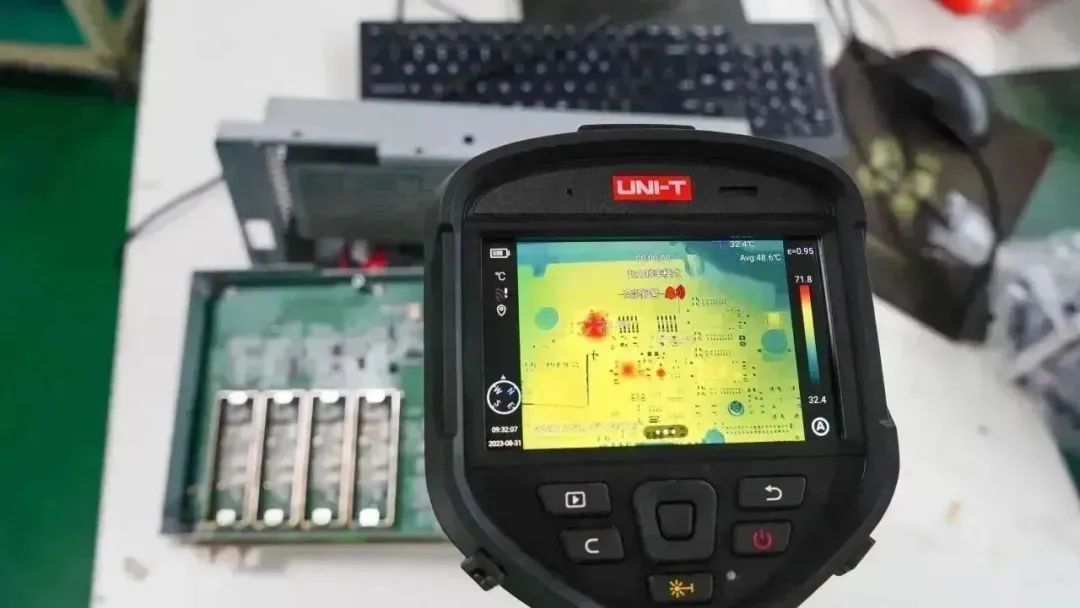

UTi640J智能型紅外熱成像儀現場應用圖

2、電路板生產質量檢測

除了在實驗室研發領域的應用，紅外熱成像儀在生產線的電路板質量檢測中也發揮著重要作用。當電路板在經過一系列組裝和測試后，需要進行質量檢測，以確保產品性能穩定，減少故障率。

隨著生產線的快速運轉，電路板源源不斷地經過檢測區。這時，紅外熱成像儀迅速捕捉每塊電路板發出的紅外輻射，并實時將其轉化為熱圖像。這些熱圖像能夠清晰地展示電路板表面的溫度分布情況，任何異常熱點或溫度不均都能一目了然。工程師們只需通過觀察熱圖像，便能迅速發現潛在的故障點，如接觸不良、元件損壞或焊接問題等。相較于傳統的人工檢測方式，紅外熱成像儀不僅提高了檢測效率，還能更準確地發現隱蔽的故障，從而有效降低了產品的次品率。

3、電路板故障診斷

電路板常見的故障主要包括短路、斷路和接觸不良。傳統的維修方法往往需要拆卸設備、檢查元件，耗時耗力且容易損壞設備。而紅外熱成像儀則可以在不拆卸設備的情況下，捕捉到溫度的微小變化，從而揭示故障的本質。

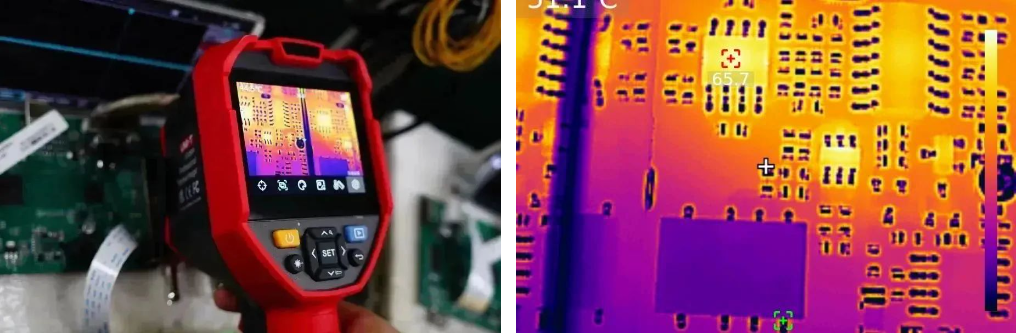

UTi320V+觸屏紅外熱成像儀現場應用圖

在短路情況下，電路板上的電流會異常增大，導致相關元件的溫度升高。這時，紅外熱成像儀能夠清晰地呈現出這些元件的異常熱像圖，幫助維修工程師迅速定位故障點。而斷路或接觸不良時，電流無法正常通過元件，使得元件的溫度降低。紅外熱成像儀同樣能夠捕捉到這種溫度變化，并將其以熱像圖的形式直觀展現，為維修工程師提供準確的故障信息。例如，在智能手機或電腦的維修中，紅外熱成像儀可以檢測到過熱的處理器或電容等元件，為維修工程師提供寶貴的線索，使他們能夠更快速、更準確地解決問題。

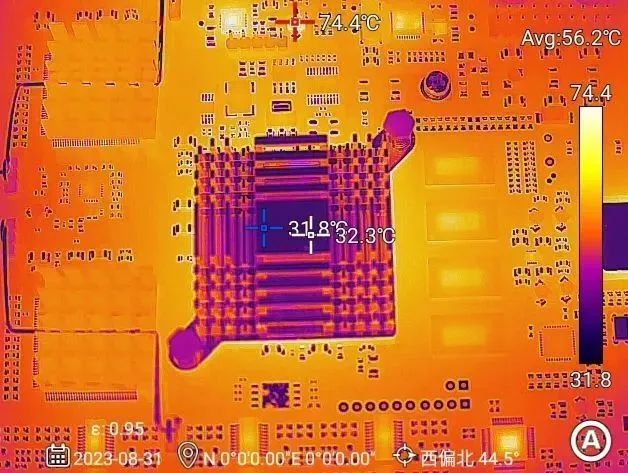

更多UTi320V+觸屏紅外熱成像儀現場應用圖（加裝微距鏡頭）

推薦產品

在眾多紅外熱成像儀中，優利德UTi320V+觸屏紅外熱成像儀與UTi640J智能型紅外熱成像儀(兩款均可選配微距鏡頭)以其獨特的優勢為工程師提供了高效、準確的檢測手段。
