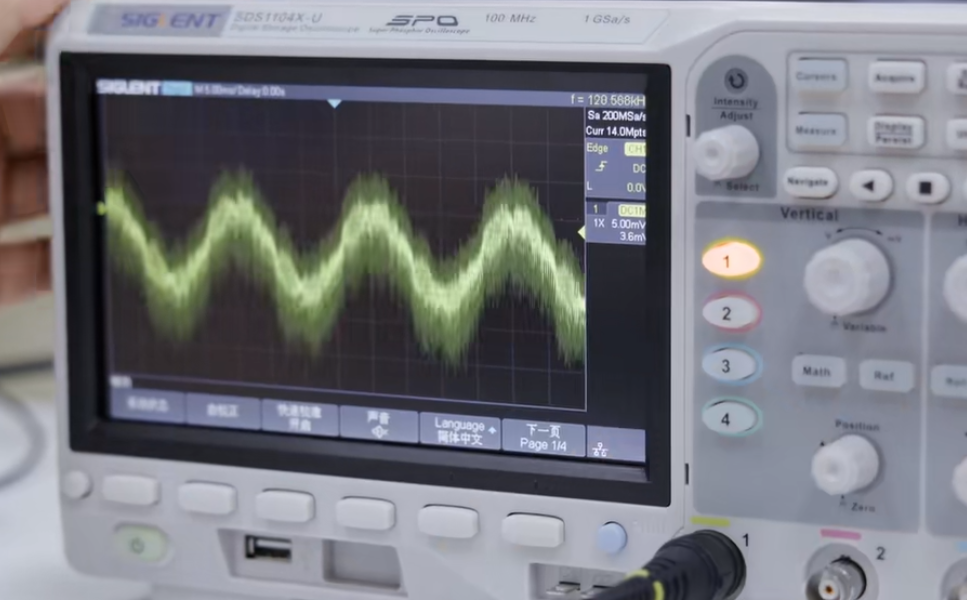

在工程師實際使用示波器的時候，很多人會為一個問題所困擾——示波器接上探頭還沒有開始測信號，屏幕中就顯示了波形：

一個像正弦波，但是又有很多噪聲的波形。

這是怎么回事呢？

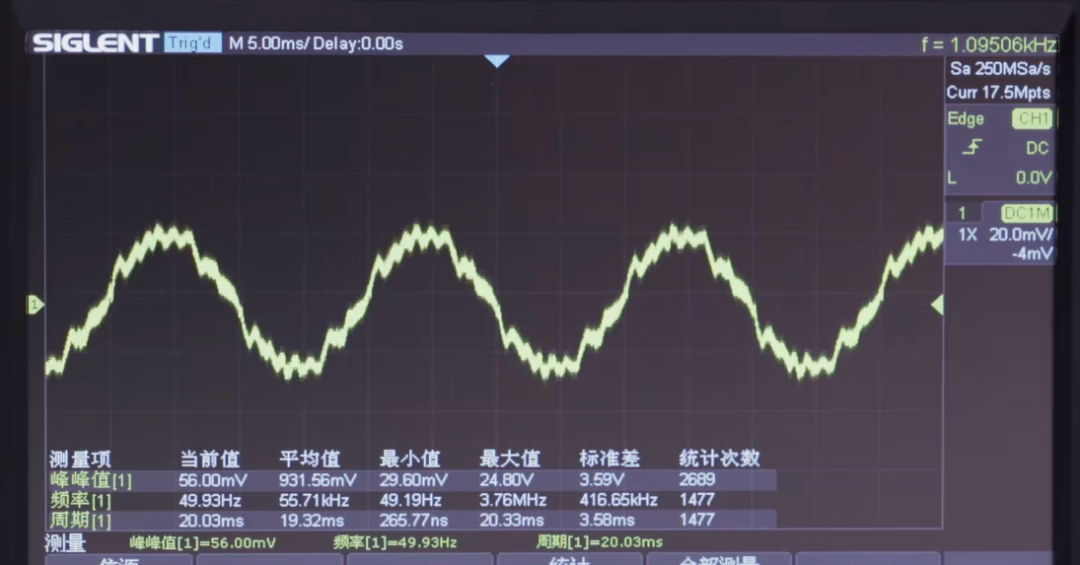

為了探究原因，當這樣的波形出現時，我們對它進行測量。打開示波器的測量功能，可以看到信號的頻率約為50Hz。

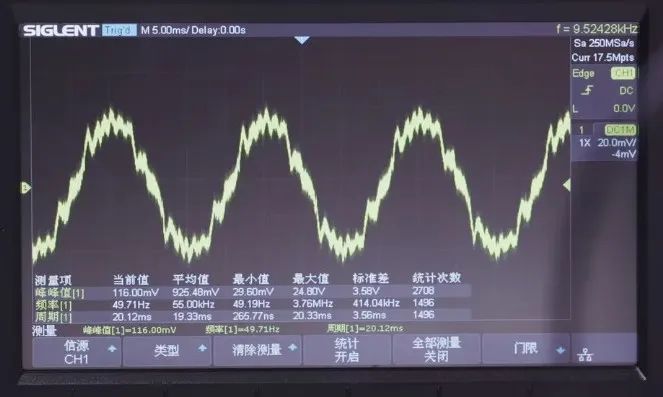

這個時候，如果把探頭靠近示波器或其他用電器再去觀察，可以明顯地觀察到信號變得更加清晰，噪聲也減小了。

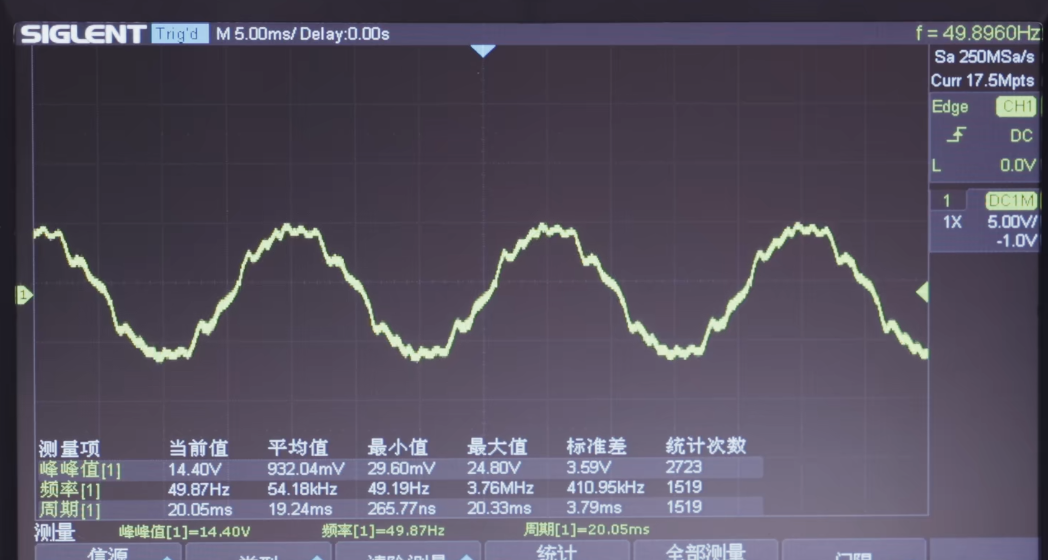

如果我們?cè)儆檬峙c探頭的信號端接觸，會發現示波器此時出現了一個更大的信號，調整垂直檔位后會發現，此時的信號頻率同為50Hz，但是信號的幅度變大，噪聲變小了，波形也清晰起來。

01 工頻干擾

上述帶噪聲的信號是如何產生的？有人認為是示波器的問題，也有人認為是探頭出了問題。

其實，這是50Hz的工頻干擾，是電力系統中普遍存在的一種現象。

我們的電網供電是220V/50Hz，而室內通常存在很多電纜或用電器，就會產生一些50Hz的電場。

示波器導致工頻干擾的原因一般有兩種：

·經輸電電纜傳導進入示波器

·通過空間輻射由探頭引入示波器

由此可見，以上所說的干擾就是通過空間輻射產生。

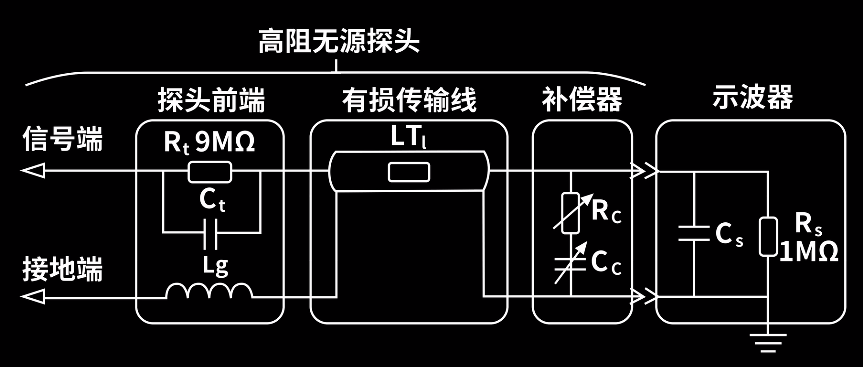

示波器的探頭由阻容結構組成。

探頭暴露在空氣中時相當于一個天線，所以將探頭靠近一些容易產生輻射源的設備（如示波器或者其他用電器）時，就會有明顯的干擾信號引入。此外，人體也是導體，是一種電阻很大的導體，就像是一個能夠接收周?chē)姶泡椛涞拇筇炀€(xiàn)，所以才會有工頻干擾引入示波器。

這種現象會對我們的測試產生很大的影響，所以我們?cè)跍y(cè)試中應該盡量減少或者避免工頻干擾。

02 如何避免工頻干擾

在我們示波器測量的時候，首先要保證示波器要有良好的接地。

接地不單單可以保證我們的電氣安全，減少觸電風險，也能夠使示波器和被測信號共地，屏蔽部分噪聲信號。

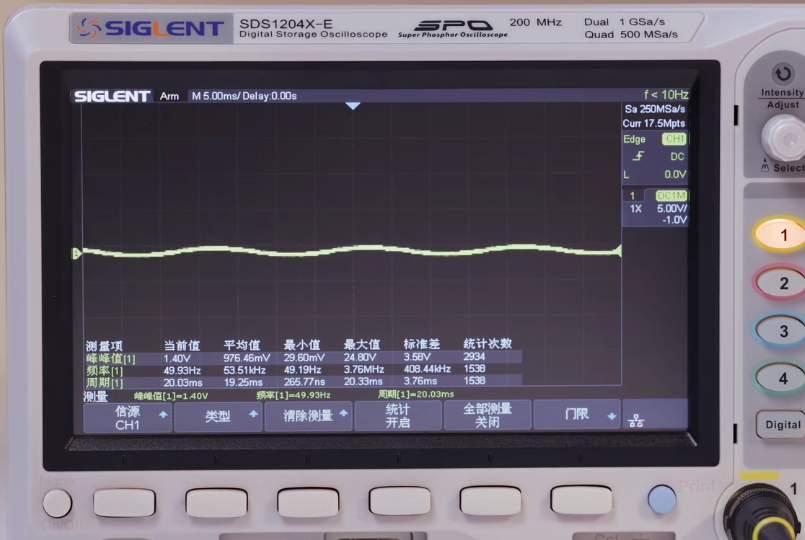

以上述比較有代表性的人體天線為例，我們同樣以手來接觸探頭的信號端，之后再把另一只手觸到探頭的地線上，這個時候可以看到信號的幅度明顯減小。

另外，我們?cè)跍y(cè)試信號的時候，探頭的探針和地線本身也會組成一個環路，這又相當于一個小天線。

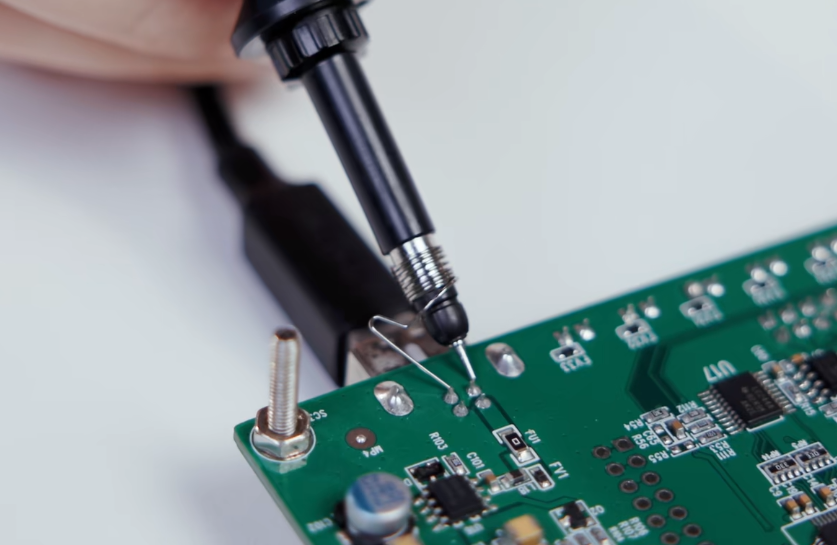

為了減少這樣的天線效應，可以把探頭的地線取下來，再用探頭標配的一個接地彈簧進行測量，減少地線的長度來減少信號干擾。
