電容器漏電流通常按國際或國內流行標準，可通過下列公式計算：

在電容器充電2分鐘即120s之后

I=kCV

k：固定系數，0.01-0.03，通常0.03為民用標準，0.01為軍用標準

C：標稱容量

V：電容器基本電壓以一個25V耐壓1000μF電容器為例，其漏電流為

民用標準：I=kCV=0.03×1000×10-6×25=750×10-6=750μA

軍用標準：I=kCV=0.01×1000×10-6×25=250×10-6=250μA

二、電容器漏電流測試痛點

由電容器漏電知識部分可以了解到，電容器漏電流測試非常重要，但是在測試的時候往往會由下列痛點：

1. 測試效率低下，每個產品至少需要1分鐘-2分鐘時間，在大規模使用大容量電容器時，沒有足夠時間進行全檢。

2. 市場上常見的群電容漏電流解決方案，測試結果不夠精確，數據無法一一記錄及統計。

3. 大部分多個電容漏電流解決方案，無法實現和自動化產線系統集成。

三、電容器漏電流快速測試解決方案

同惠電子在元器件檢測行業默默耕耘了三十年，始終秉承為客戶服務的宗旨，對于此類痛點，有著高效、精準、完善的解決方案。

1. 方案概述

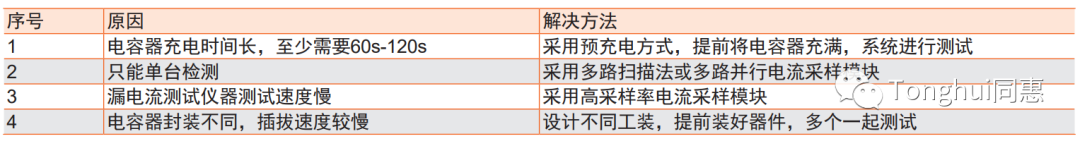

電容器漏電流檢測效率不高的最大原因及解決方法有下列幾個：

因此，同惠解決電容器漏電流快速測試方案特點如下：

① 采用并行測量法，提高整體測試效率

② 電容器預充電，以保證測試效率

③ 測試通道：40或根據需求定制

④ 預充電電源：電壓：0-650V，根據電容器規格、測試通道定制

⑤ 預充電電流：0-50mA/通道，可定制

⑥ 漏電流測試范圍：0.1nA-20mA，分辨率0.1nA· 漏電流測試精度：0.5%

⑦ 測試工裝，根據需求定制，可兼容多種規格電容器，方便更換治具頭及批量插裝電容器。

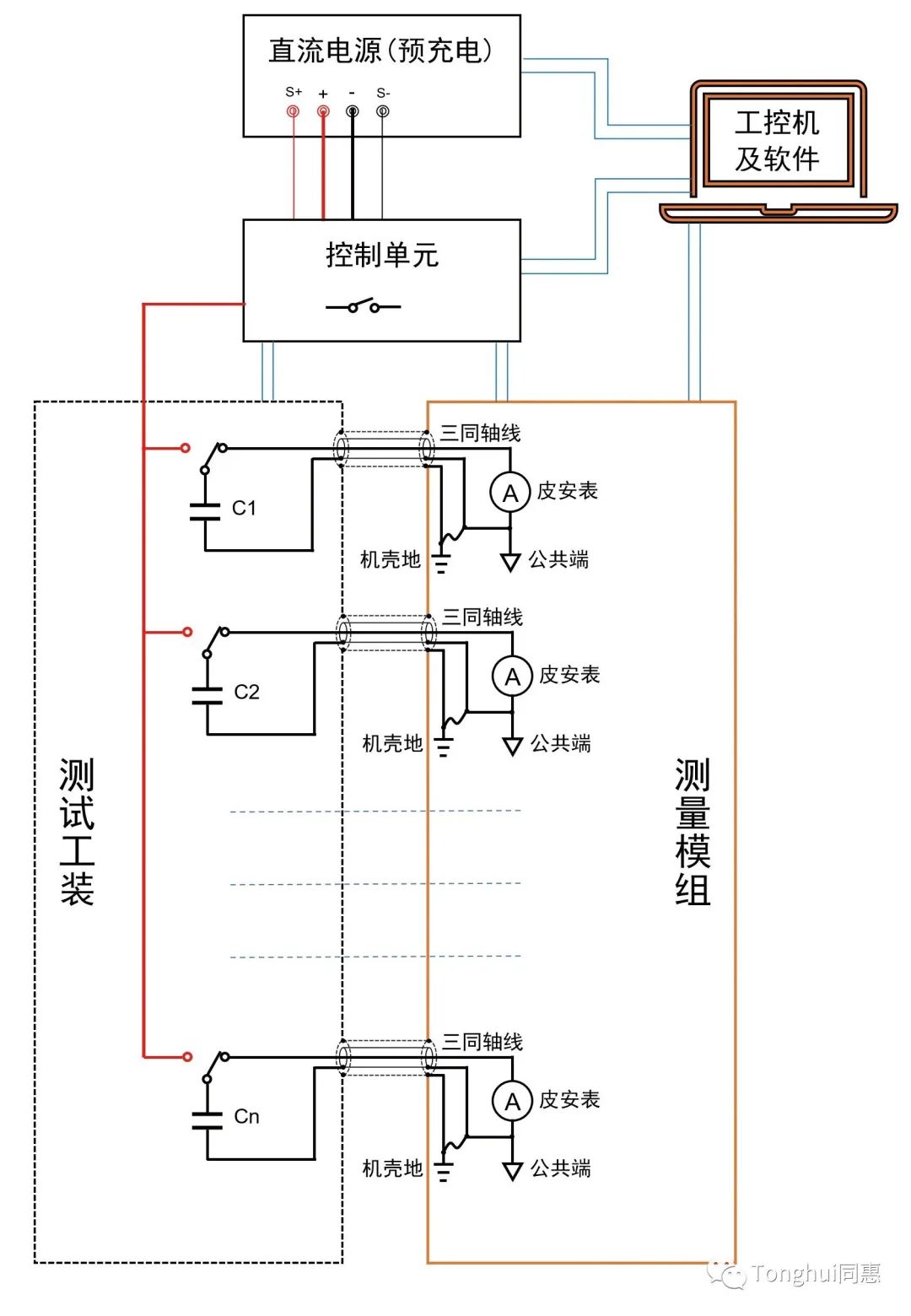

整體結構如圖：

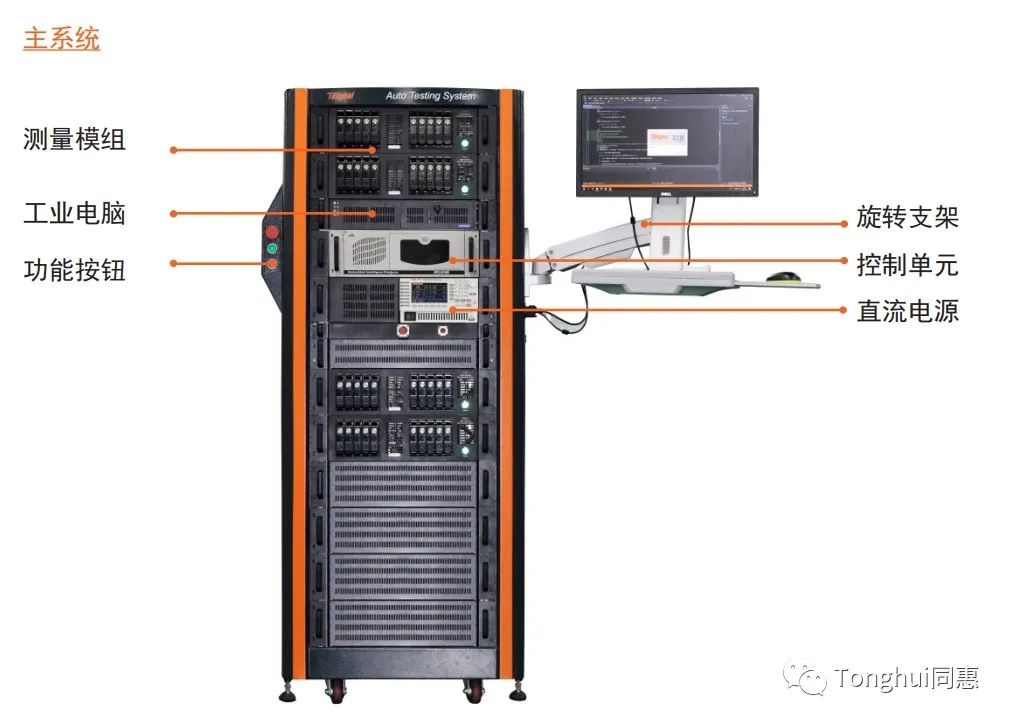

2、系統結構

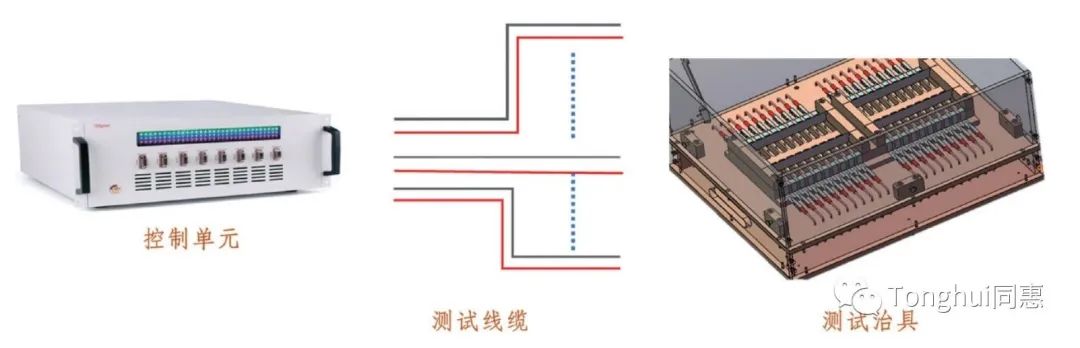

3、測試治具

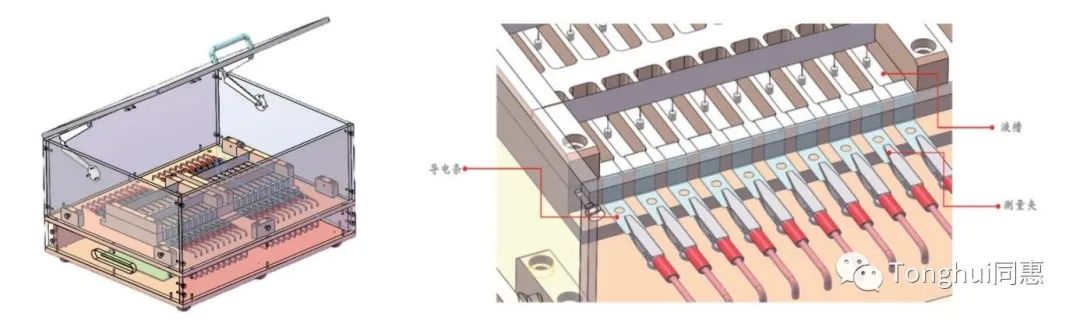

1)測試工裝

可根據不同封裝、不同尺寸電容器定制。

2)控制單元

負責測試治具和測試模組之間連接線纜的切換，這樣的好處是在更換不同封裝、不同型號產品進行測試時，無需插拔各種連接線，直接更換產品即可。

在實際應用中達到快速、方便、簡潔的操作，提高作業效率、產出最大化目的。

3)測試線纜

為了抑制干擾獲得微小電流的準確測量，本系統連接用件采三同軸連接器和線纜。
