其中，Pref為有功額定值，Qref為無功額定值。圖中，有功分量和無功分量由外部給定功率參考值，其與測量到的電網交流側的有功、無功作差，經過PI調節器，來控制逆變器的相角和幅值，達到無差調節，使穩態誤差為零，進而達到控制輸出有功和無功的目的。另外，利用鎖相環（PLL）技術，可使得PQ控制的微電網逆變器能夠獲得頻率支撐。

實　驗

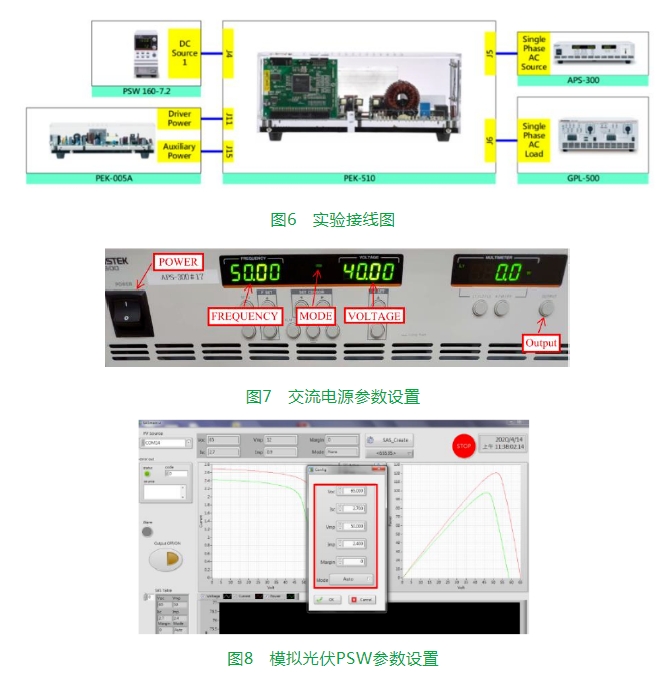

應用PTS-5000完成光伏單相并網逆變器PQ控制，其連接線圖如圖5所示，交流電源APS-300設置為50Hz，相電壓40V，操作于1P2W模式下，參數設置如圖6所示，模擬光伏電源PSW160-7.2參數如：開路電壓為65V、短路電流2.7A、最大功率點電壓50V及最大功率點電流2.4A，設置如圖7所示。設定完畢后，通過SAS程式開啟PSW輸出，并開啟APS-300輸出，再將PEK-510開啟。當電網發生電壓或頻率變化時，逆變器將根據當前的狀況借由系統的PQ控制器調整功率（有功功率和無功功率實功或虛功）輸出。

有功功率控制（p- ω）

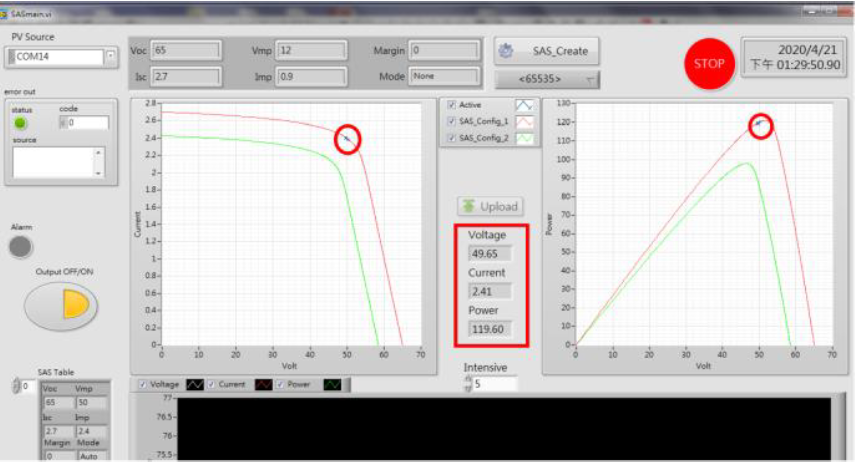

利用SAS（程式）程序輸出，逆變器輸出功率很快到達最大功率點，如圖8所示。

圖9   逆變輸出至最大功率點

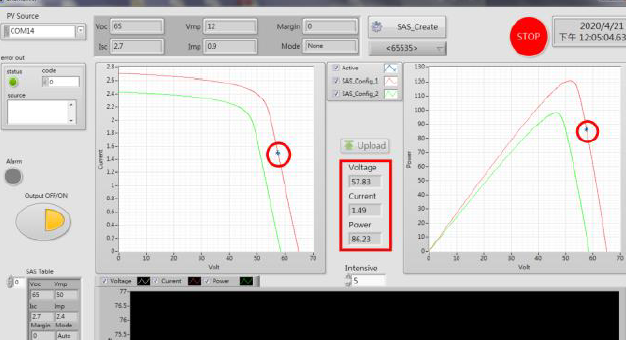

在此條件下，將APS-300頻率調整為51Hz，此時PSM_Poset因ω的上升而下降，逆變器輸出功率PSM_Po隨之降低，當系統不再以最大功率輸出時，則PV曲線必然偏離最大功率點以維持功率平衡，如圖9所示，反之亦然。

圖10   逆變輸出偏離最大功率點

無功功率控制（q-v）

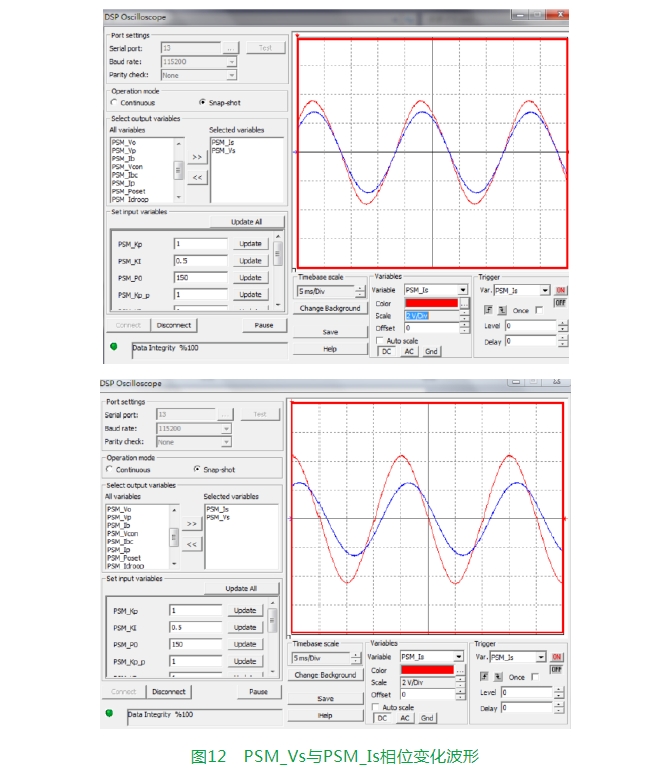

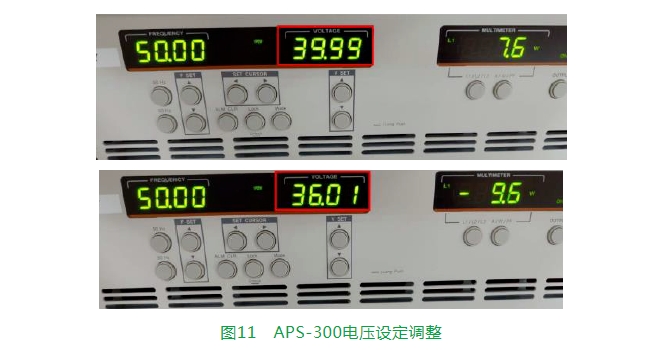

APS-300輸出電壓40V，此時逆變器無功功率（無虛功）輸出，逆變輸出電壓PSM_Vs與逆變輸出電流PSM_Is無相位差，將APS-300輸出電壓調為36V，逆變器有無功功率(虛功)產生，PSM_Vs與PSM_Is有相位差產生，電流超前電壓。輸出電壓調整前后波形與相位差波形分別如圖16、17所示。反之亦然。

結　論：

當電網頻率上升時，逆變器會依據頻率變化的程度降低其輸出有功的大小，當電網電壓變化時，逆變器會依據電壓變化調整其輸出無功的大小。
