逆變器并網測試方式

日?qǐng)D科技

逆變器測試相關法規

GB/T 20321.1-2006離網型風能、太陽能發電系統用逆變器   第1部分：技術條件

GB/T 20321.2-2006離網型風能、太陽能發電系統用逆變器 第2部分：試驗方法

GB/T 25117.1-2010軌道交通 機車車輛 組合試驗 第1部分：逆變器供電的交流電動機及其控制系統的組合試驗

GB/T 30427-2013并網光伏發電專用逆變器技術要求和試驗方法

GB/T 37408-2019光伏發電并網逆變器技術要求

GB/T 37409-2019光伏發電并網逆變器檢測技術規范

GB/T 38330-2019光伏發電站逆變器檢修維護規程

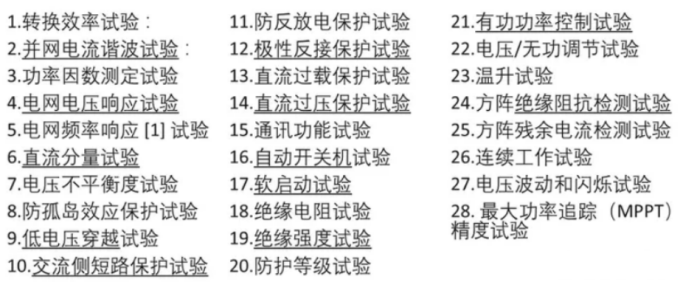

逆變器測試項目

逆變器并網測試方法

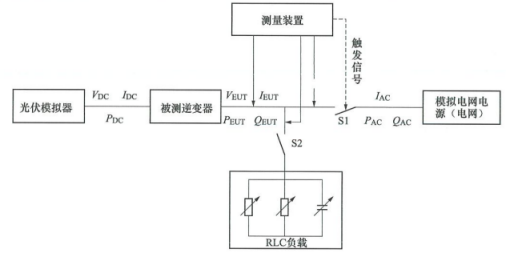

1.傳統測量電路

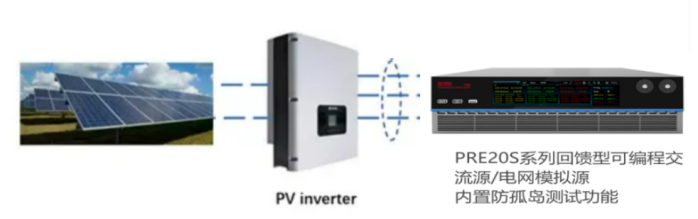

2.優化電路

PRE20S系列電網模擬器=電網模擬器+功率分析儀+RLC負載箱，一款機器即可進行并網測試。

逆變器效率測試方法

逆變器最重要的指標就是MPPT效率。

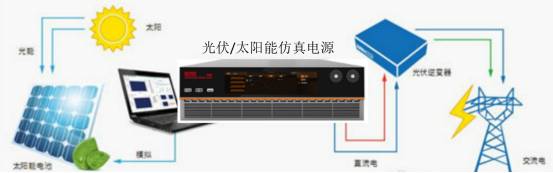

因此，您需要一款光伏模擬源，快速模擬不同日照、溫度、材料的法規波形的光伏模擬源。

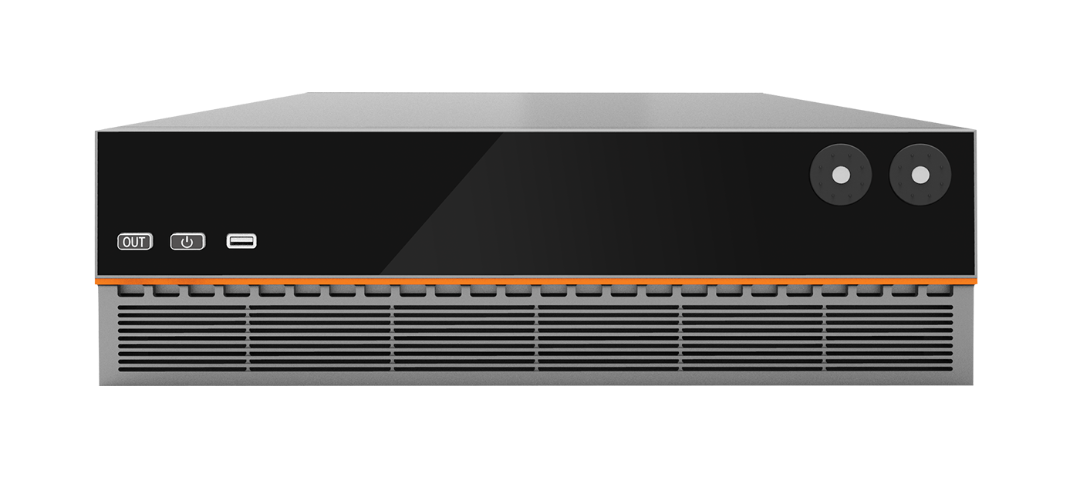

PRD系列雙向可編程直流電源是一款具有源載功能、自動兩象限運行、能吸收被測試設備能量回饋的電源，最高精度可達萬分之二。廣泛應用于光伏逆變器、儲能變流器、光伏/儲能混合式逆變器系統測試中太陽能電池板模擬、儲能電池/電容模擬等場合。也適用于新能源汽車雙向車載充電器、DC/AC電機驅動器、雙向直流變換器模擬電池測試等場合。

SAS太陽能電池模擬器功能，可以精確的模擬太陽能電池板輸出I-V特性曲線，內置EN50530、Sandia、CGC/GF004、CGC/GFO35等標準中的SAS模型，用于測試光伏逆變器靜態、動態MPPT。設備自帶的 SAS 功能僅支持簡單曲線操作，與標準相關的 MPPT 效率，需要配合“可編程電源虛擬終端”軟件，可實現光伏行業完備的測試功能。

其高精度的測量與控制系統能更準確地測試出太陽能逆變器最大跟蹤效率?？稍O(shè)置Voc、sC等參數模擬1-V曲線，支持模擬多種電池板類我具備陰影遮擋及自定義編輯曲線功能。內建曲線多達4096點，精確地模擬I-V曲線具有日志與報告生成功能，記錄曲線變化過程。

常見的測試方式

1、光伏輸出特性曲線——多峰值曲線

光伏組件模塊是一個具有很強非線性的直流電源,其輸出電氣特性主要受光照幅值、工作溫度及風速等其它因素的影響。當光伏陣列表面被局部遮擋時會產生熱斑效應。為了防止太陽能電池因熱斑效應局部溫度過高而損壞，在電路中通常會并聯旁路二極管。但是引入旁路二極管則會使工作在局部陰影光照條件下的光伏陣列輸出產生多峰現象。

模擬多峰值曲線的意義
