具有長存儲的示波器，不僅能捕獲和顯示高頻開關型電源開關轉換信號的詳細信息，甚至可通過持續時間長達許多毫秒的瞬態信號捕獲顯示。示波器可在啟動或保護模式期間，或在經過功率因數校正的離線整流系統的整個AC線路周期上，一次記錄多達四個波形的高分辨率信號細節。有些型號的示波器內置有功能強大的波形計算功能，可用來計算瞬時或平均功率損耗或諧波頻譜，并可在示波器屏幕上直接顯示計算結果。波形計算功能也可用于提高測量值的精度。

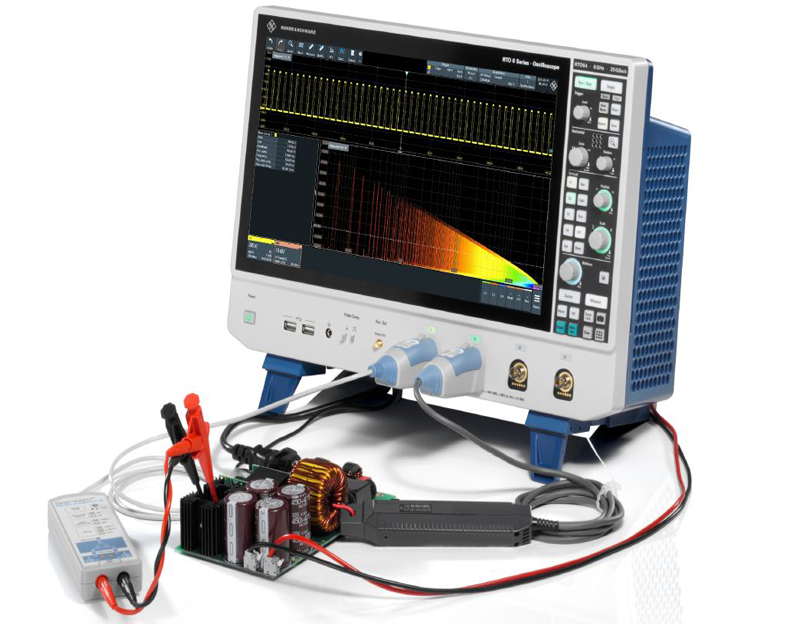

在某些示波器上，高壓差分探頭以及DC電流探頭可直接插在前面板上，對開關型電源波形進行懸浮測量。用戶可通過校準測試夾具自動校準和設置所有探頭的零電平。
有些型號的示波器配備有內置的WindowsPC系統，因而可簡化示波器與個人PC機之間的數據傳輸工作。波形可作為圖形文件導出并直接在文本編輯或演示程序中使用。用戶還可以將數值數據導出至個人PC機，然后用電子表格或數學程序作進一步的分析。此外，也可用內置的軟驅或內置的以太網連接將這些文件傳輸?shù)狡渌娔X系統。這些功能可用于記錄兩種變流器系統的瞬態和保護模式，或用于分析磁芯損耗。
本《應用說明》將討論RTO64示波器在電源電子設備方面的應用，以使用戶能充分利用這種儀器的強大功能，來滿足實際工作中的各項測量需要，如紋波、平均功率損耗、AC電流線路諧波，以及B-H特性等。
一、捕獲和分析高壓側柵極驅動波形
如果開關變流器中含沒有參考接地的晶體管，則很難捕獲柵驅動器電路的波形。例如，圖1中的半橋電路的高壓側MOSFET（場效應晶體管）就是沒有參考接地的。為了驗證工作正確與否，需對高壓側激勵器所產生的柵-源電壓進行測量。
標準的電壓探頭不能直接測量柵-源電壓，因?yàn)樘筋^的接地端子是通過示波器和其電源與接地相連。斷開安全接地則會使示波器置于"懸浮"狀態，這是很不安全的作法；而且，這種作法還會產生不正確的測量值，因?yàn)槭静ㄆ麟娫磧?nèi)的共模電容會中斷被測電路的運行。
有兩種標準的電壓探頭可分別用來測量柵-接地和源-接地電壓。然后可通過減去通道、移除共模信號（即源-接地電壓）求得柵-源電壓。但當柵-源電壓小于電源電壓時，這種方法則不盡人意，因?yàn)椴划?dāng)?shù)墓材Ｐ盘?hào)有使輸入放大器達到飽和。
二、捕獲和分析電流控制的DC-DC變流器中的保護模式
RTO64示波器的高分辨率捕獲功能，長記錄長度以及高取樣速率，是捕獲和分析電流控制的DC-DC變流器中的保護模式所需的理想工具。您可通過這些功能確定每一周期的限流電路是否能正常工作。該系列儀器可輕而易舉地以超高的分辨率捕獲瞬態信號，非常適合于觀察電流控制變流器中每一周期的限流電路工作情況。
三、測量經功率因數校正（PFC）的AC-DC整流器中的線路電流諧波
RTO64示波器配備有長記錄長度、快速傅里葉變換（FFT）數學計算和自動測量功能，是測量經功率因數校正（PFC）的AC-DC開關型整流器中AC線路電流諧波的一流工具。
該示波器的數學計算功能包括時域和頻域中的波形頻譜分析。各種頻域控制都和傳統的頻譜分析儀相似，能設定中心頻率、跨距和分辨率帶寬。示波器采用FFT函數繪制測定波形的幅度和相位頻譜。我們?cè)诖死L制了測定的AC線路電流波形的諧波幅度。
四、監視磁芯飽和與顯示B-H特性
RTO64示波器可用來在測試和操作兩種條件下，監測磁芯飽和并顯示B-H的特性；方法是：用示波器的波形積分計算功能進行計算，然后將波形數值數據導出至Excel電子表格或其它數據分析工具。
這種高性能示波器可用來以幾種格式導出波形、圖像和測量值，以使您隨后能用其它應用工具進行進一步的分析。測量使用.csv格式（逗號分隔方式）時可直接導入至Excel電子表格。以.csv格式導出的波形不含定時和標度信息；而是把波形作為帶幅度而無單位的值加以導出。數據將按順序?qū)懭胛募?，即從波形的第一個樣值到最后一個樣值。
