噪聲是包括電源在內的測試系統中多余的但卻無法避免的問題。一部分的噪聲總是由電源(除了電池是低噪聲的電源)產生或者傳送的。然而外部噪聲對電源的輸出品質有著較大的影響。所以，電源噪聲需要足夠低，從而避免干擾相鄰設備或測試結果。

本系列推文主要會介紹如何減輕測試系統中的電源噪聲。在上期的內容中先為大家介紹了DC/DC轉換器測試系統中的電源噪聲。而本期內容則會為大家介紹一下測量系統中的電源噪聲。

測量系統中的電源噪聲

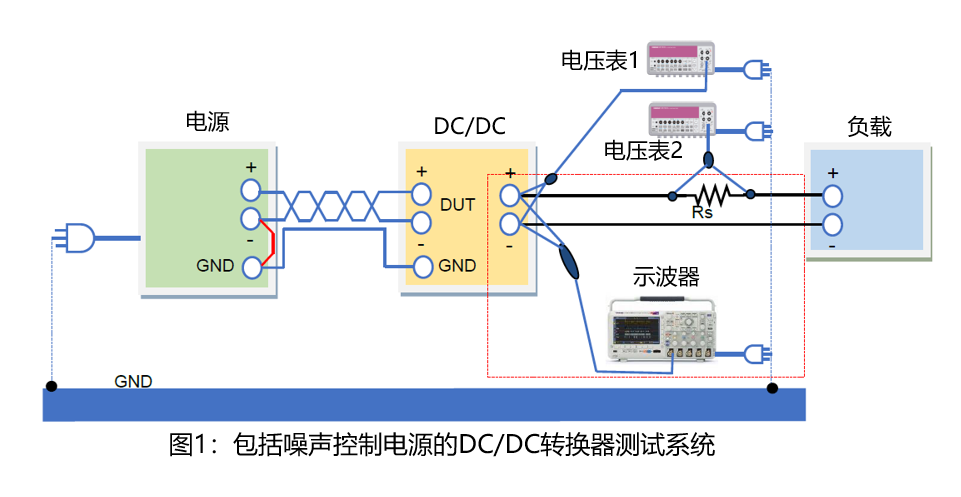

下圖1顯示為噪聲控制測試系統，DUT為DC/DC轉換器。然而，即使使用此類系統，也無法完全抑制電源噪聲。此外，DC/DC轉換器的噪聲也是無法避免的。DC/DC轉換器的噪聲與電源噪聲一樣，也可分為差分模式噪聲與共模噪聲兩種。

測試儀器有一個顯著的特點就是電壓表與電源的GND隔離，但示波器的GND與之相連。那么共模噪聲是如何影響示波器測量以及如何處理的呢？接下來會為大家說明。

共模噪聲對示波器測量的影響

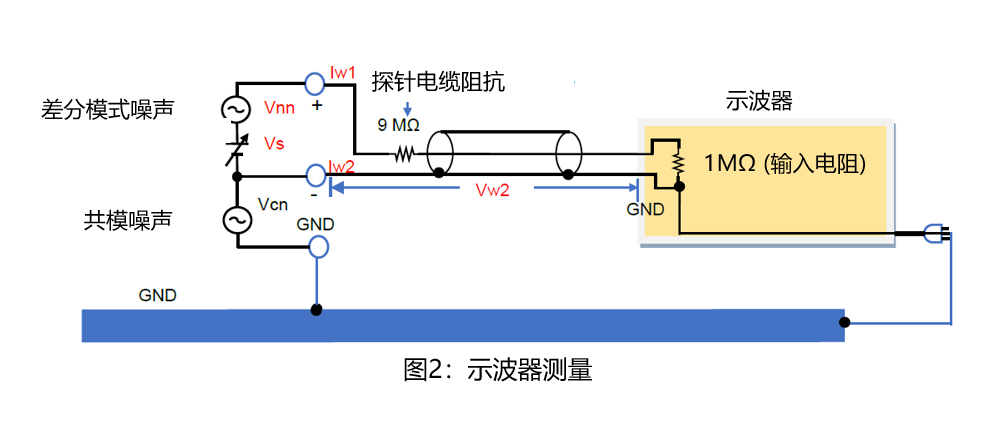

下圖2顯示了使用示波器在其輸入端對DC/DC轉換器進行測量。在接地回路中，出現共模噪聲電壓(Vcn)，并且噪聲電流(Iw2)通過探針電纜的外導體循環。然后，在DC/DC轉換器的負極端子與示波器的GND之間產生噪聲電壓(Vw2)。

因此，電壓測量值會受共模噪聲的影響，可用Vs＋Vnn＋Vw2來計算。

如圖2所示，示波器探針的輸入電阻為10MΩ，所以由Vcn引起的Iw1不能流過電纜的中心導體。因此，沒有由于Iw1而產生的噪聲電壓，只有Vw2被包括在測量中。

如何抑制示波器測量中的共模噪聲

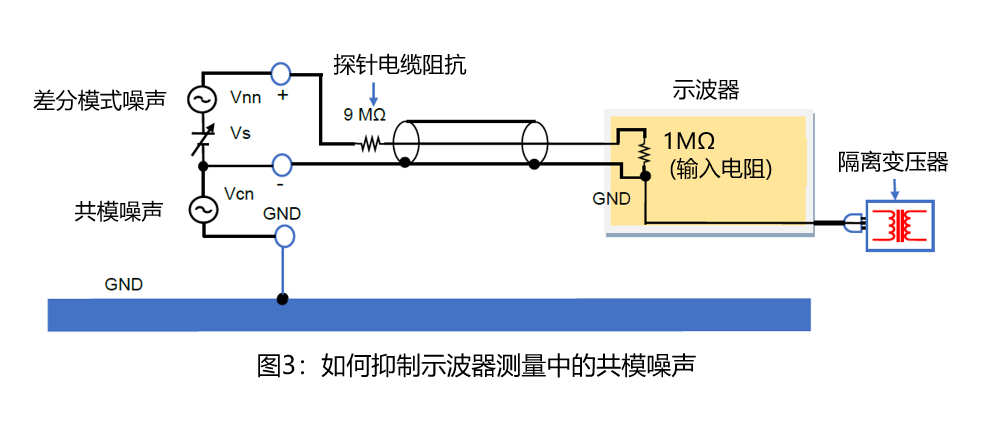

對于高質量的示波器測量，使用隔離變壓器將示波器與其電源線進行電氣隔離，以斷開所有接地回路，從而避免由Vcn感應的噪聲電流。
