前言：

在聊諧波電壓國標的要求和限值之前，我們先明確一下為什么國家標準要對諧波電壓做限制？

主要是由于電壓諧波過大對負載和供電設備的影響：

1、   導致電氣設備（電機、變壓器等）異常發熱，高次諧波的集膚效應會引起線纜過熱，溫度過高，絕緣材料的性能會逐漸下降，直至失效，導致漏電，設備損壞等惡劣結果

2、   會引起諧振，損壞電容柜，影響企業正常供用電，甚至導致生產損失

3、   影響節能目標的達成，電能的轉換效率降低等

第五期專題

關于電壓諧波限值，國家標準是如何規定的？

相關標準及主要術語：

1994年，GB/T 14549-93《電能質量公用電網諧波》頒布！

該標準規定了公共電網諧波的允許值及其測試方法。

適用于：交流額定頻率為50Hz，標稱電壓110kV及以下的公共電網。標稱電壓為220kV的公共電網參照110kV執行。

不適用于：

- 暫態現象和短時間諧波

- 企業內部電能質量檢測

主要術語：

1、公共連接點（Point of Common Coupling），簡稱PCC點

用戶接入公共電網的連接處

2、諧波測試點

對電網和用戶的諧波進行測量之處

3、基波（分量）

對周期性交流量進行傅里葉級數分解，得到的頻率與工頻相同的分量

4、諧波（分量）

對周期性交流量進行傅里葉級數分解，得到的頻率為基波頻率大于1整數倍的分量

5、諧波次數(h) harmonic order(h)

諧波頻率與基波頻率的整數比。

6、諧波含量（電壓或電流） Harmonics Component

從周期性交流量中減去基波分量后所得的量

7、諧波含有率 Harmonic Ratio (IHR)

周期性交流量中含有的第h次諧波分量的方均根值與基波分量的方均根值之比(用百分?jǐn)?shù)表示),第h次電壓和電流諧波分別用HRUh和HRIh表示

8、總諧波畸變率Total Harmonic Distortion (THD)

周期性交流量中的諧波分量的方均根值與其基波分量的方均根值之比(用百分?jǐn)?shù)表示)

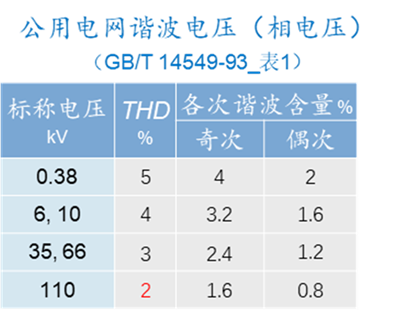

下表是國標規定的公共電網各個電壓等級下，總諧波畸變率和各次諧波電壓含有率的限值：

由于近20年供用電企業電力電子非線性負載的普及及功率的不斷增加；光伏和風電、儲能等新能源發電的占比不斷創新高，高頻諧波的危害及測量評估也逐漸引起重視和研究。福祿克公司新推出的電能質量分析儀是一款集成了諸多新技術，增加了超諧波等新功能的測量?jī)x器，十年磨一劍，等你試劍！

2023版《現代電能質量測量技術》也在免費申領中，上一期申請的小伙伴們，你們的寶貝已經在路上，請注意查收哦

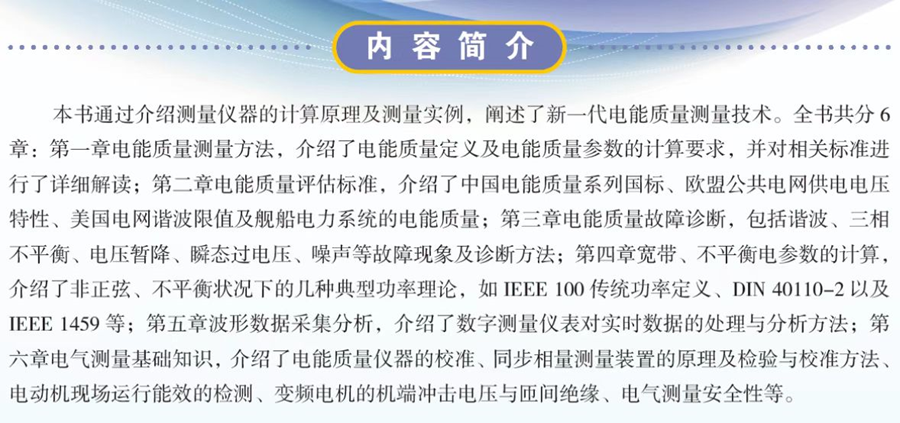

該書匯聚了福祿克公司電能質量專家何學農博士多年潛心鉆研的成果，適用于對Fluke 電能質量測量?jī)x器的算法、國標相關參數與實施細節等技術問題感興趣的專業客戶用作桌面工具書，期望對各位的工作有所幫助！
