應用背景

鐵路系統是國家重要的運輸系統，其日常的穩定運行關系到國民生產、生活的正常運轉。為了確保鐵路系統正常工作，日常需要檢車員、機車司機等工作人員定期對鐵路系統進行進行檢查。

紅外熱像儀作為一種溫度測量工具，可以實時、遠距離、非接觸進行溫度檢測，快速獲取設備的運行狀態信息，形象直觀、不受電磁干擾、安全可靠等優點，在鐵路交通安全檢測、設備預防性維護等方面得到了廣泛的運用。

紅外應用

?車輛系統

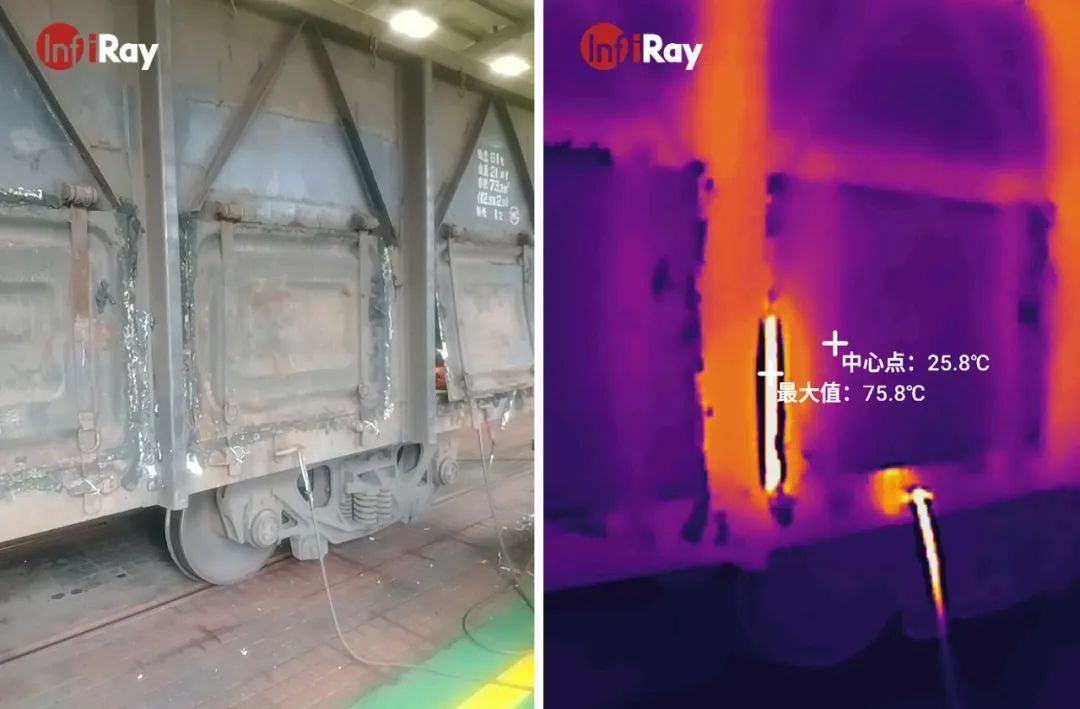

車輛系統貨運車廂

車輛段檢修庫會對貨車車廂進行檢修焊接作業，焊接作業完成后，貨車由牽引機車倒車出庫。然而，由于焊接作業后局部焊點最高溫度達800℃以上，且貨車車廂裝載貨物以煤炭等易燃物品為主，如果降溫不到位，車廂內剩余的煤炭等殘渣可能會被引燃，引發火災事故。裝卸人員通過紅外熱像儀對車廂進行非接觸式、全方位溫度掃描檢測，紅外熱圖直觀顯示車廂的溫度場分布，從而判斷車廂降溫狀況，避免由于溫度過高導致火災事故的發生。

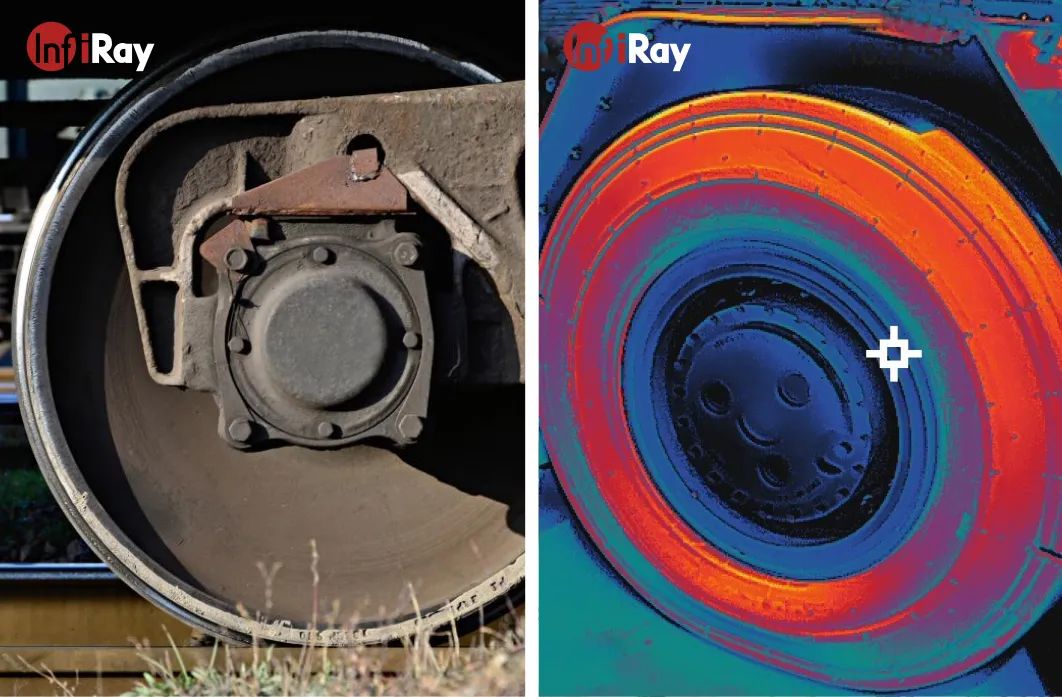

輪軸

輪軸測溫是鐵路系統中規定必須進行溫度檢測的一個項目，輪軸安裝不當和超負荷運轉時，會與軸瓦摩擦產生大量的熱量，嚴重時會使整個車軸發熱變紅，最后發生車軸斷裂，造成翻車事故。當輪軸的溫度高于環境溫度40℃以上，就必須立即更換，否則會損害軸承強度及剎車片性能，導致行車事故。因此，當列車進站后就需要進行輪軸的檢測，每次發現的溫度過高情況都需要進行記錄并做標記（最高溫度的輪軸的位置也需要記錄），紅外熱像儀通過全方位、非接觸式溫度測量及時發現過熱的輪軸，避免因輪軸溫度過高發生行車事故。

電力系統

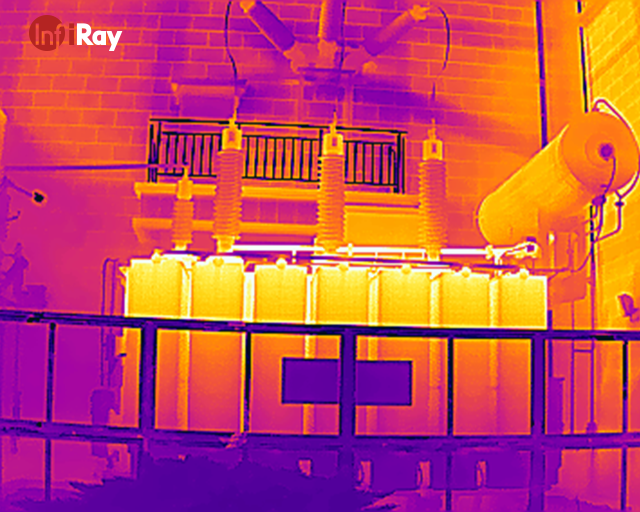

變壓器

變壓器箱體由于油路管道堵塞、渦流損耗、內部異常、鐵芯絕緣不良等造成發熱，通過紅外熱像儀對變壓器箱體進行檢測，一旦發現溫度異常，立即報警，避免變壓器因溫度過高而損壞。

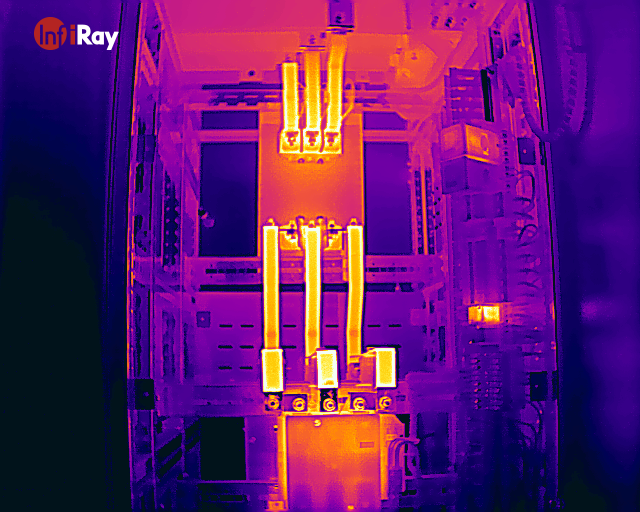

電氣設備

電力機車內部有大量的電氣設備（主變壓器、調壓開關、變流裝置、牽引電動機、電子控制柜、制動電阻柜等），運行時會產生很大的熱量，同時由于連接件松動等原因容易造成機車故障。紅外熱像儀可以在不停電、不取樣、不解體的狀況下進行溫度檢測，及時發現電氣設備隱患，有效保障鐵路電氣設備的正常運轉。

應用方案

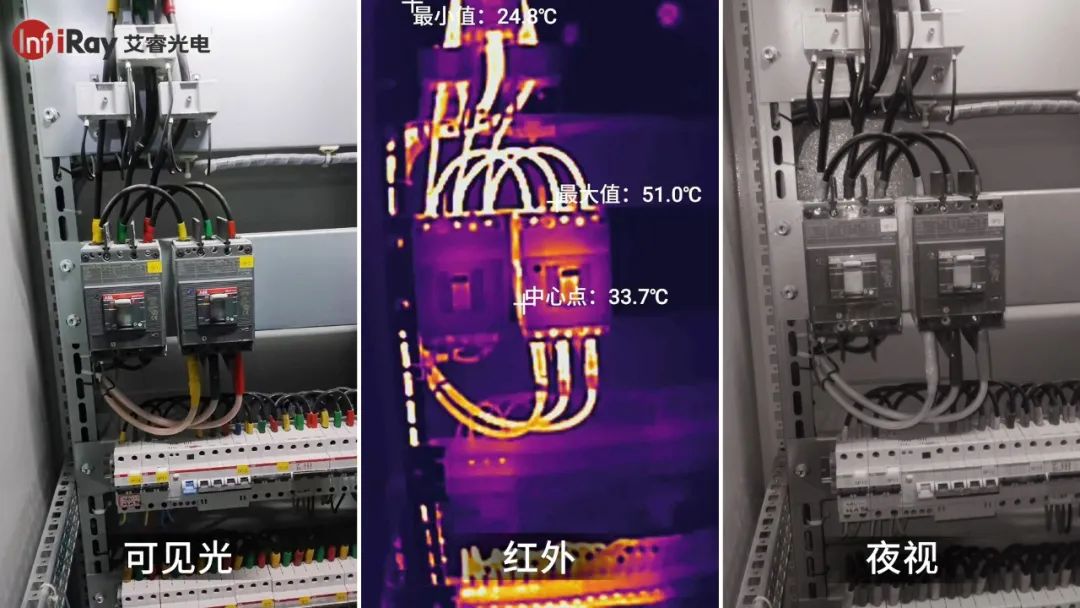

工業熱像5G智能終端PX1作為一款集紅外熱成像、5G手機通信、安卓智能平臺等多功能為一體的終端，支持用戶通過熱像儀、可見光、夜視攝像頭采集現場設備外觀、溫度等信息，并通過5G網絡傳輸至云端，便于遠程進行數據獲取、數據分析、故障判斷、任務下發等工作。

1. 每一位巡檢人員可以隨身攜帶PX1，搭配手機內安裝鐵路巡檢和診斷APP，按照巡檢路線進行設備巡檢和溫度檢測。

2. 通過5G網絡將巡檢現場采集到的圖片、溫度等信息實時上傳至后臺診斷和業務系統，一是實現數據的收集匯總，二是后臺系統通過獲取到的信息進行分析，針對異常設備發出預警并給維修人員下發故障處置任務。
