汽車行業測試應用指南


  來源: 橫河測試測量 時間:2022-07-06 編輯:清風
分享到:

?

作者:YOKOGAWA 李亮靚


1、汽車測試主要項目


汽車性能試驗,是為了測試汽車的基本性能而進行的試驗。對于整車生產企業,整車的極大部件如發動機、前橋、變速器、后橋等都需要進行零部件臺架測試,當然電氣性能也需要進行臺架測試。


整車性能試驗

主要包括整車動力、制動( ABS)、操穩、噪聲、經濟性與平順性等幾大項試驗,另外還有若干小項,如冷卻性能、進氣阻力排氣壓力、空調、寒芾冷啟動、除霜除霧、三高(高溫、高壓、高寒)以及整車標定試驗等。


可靠性試驗

主要在試驗場或場外路面進行,考核整車零部件壽命,提升產品質量。


2、DL950可以測試那些項目


動力電驅動信號

?動力電動臺來系統的驅動電壓、電流瞬時波形采售。

?研發階段電驅動功率器件評估測試。

?路跑實驗中動態記錄能量變化。


機械物理量信號

?溫度、轉速、扭矩、加速度、振動等物理量信號高速采集與銷態分析。

?旋變持性分析(Resolver)

?元器件固有物理特性失效分析。


電控系統數字信號

?解析CAN/CAN FD,LIN ,SENT總線信號承載的物理量信息。

?控制信號時序關系分析。

?傳感器信號與總線信號的擬合分析。


3、電壓電流信號測試方案


電力驅動信號測試

電力驅動系統的自身損耗占電動汽車總電量的16%~18%。因此,精確采集電動汽車和混合動力汽車電壓電流信號,對提升電機與控制器的效率至關重要。此外,不受開關噪聲干擾而對控制器波形進行準確分析,是評價電機驅動電路的關鍵。


測試難點

電壓、電流動態范圍大,對測試設備的垂直分辨率要求較高。


大功率逆變器干擾較強,對測試結果影響大。

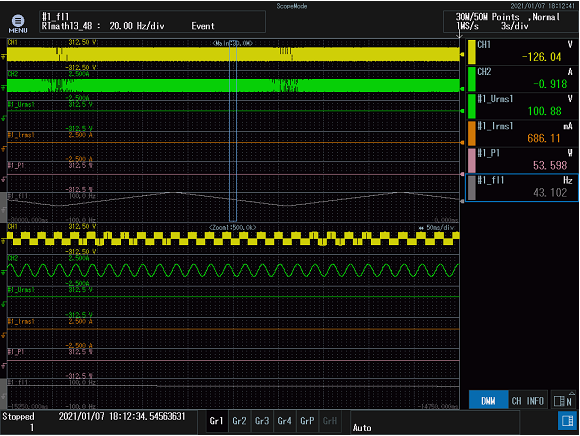

DL950示波記錄儀解決方案

?高AD精度:12bit~16bit,垂直分辨率為普通示波產品的8~256倍。

?高抗擾性:通道間隔離,高CMRR。

?實時功率運算:可實時顯示功率曲線,動態分析瞬時功率變化。



4、電控信號測量與解析方案


車載電控信號

ECU(Electronic Control Unit)電子控制單元,是汽車專用微機控制器。它和普通的電腦一樣,由微處理器(MCU)、存儲器(ROM、RAM)、輸入/輸出接口(I/O)、模數轉換器(A/D)以及整流、驅動等大規模集成電路組成。ECU就是汽車的大腦,發出各種指令,控制汽車的各種行為。


測試難點

本身邏輯信號不夠直觀,看不到其所代表的傳感器物理量信息的變化。

不能與物理量波形在同一個時基上進行測試分析。

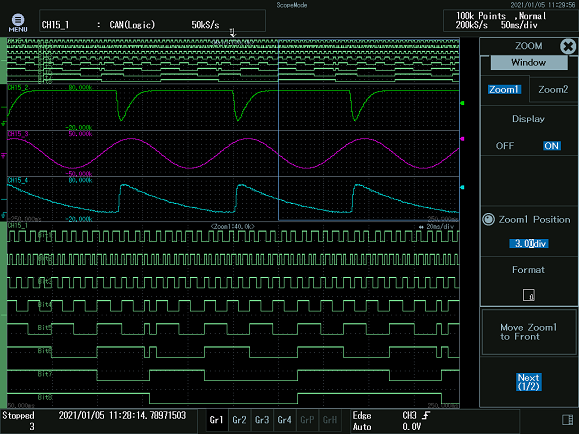

DL950示波記錄儀解決方案

?車載總線模塊:支持CAN/CAN FD, LIN, SENT車載總線解析。

?邏輯模塊:可采集控制信號進行時序分析。

?多種模塊:將數字信號與模擬信號、總線信號一同采集,查看時序或擬合關系。



關鍵詞:汽車行業測試 應用指南 DL950示波記錄儀    瀏覽量:3673
