本文選自電工技術學報2021年1月版第36卷第2期《電壓探頭對寬禁帶器件高頻暫態電壓精確測量的影響》一文。

上期為大家介紹了典型示波器電壓探頭電路原理。本期為大家介紹電壓探頭關鍵因素對高頻暫態電壓測量精度的影響分析。

電壓探頭關鍵因素對高頻暫態電壓測量精度的影響分析

3.1仿真電路

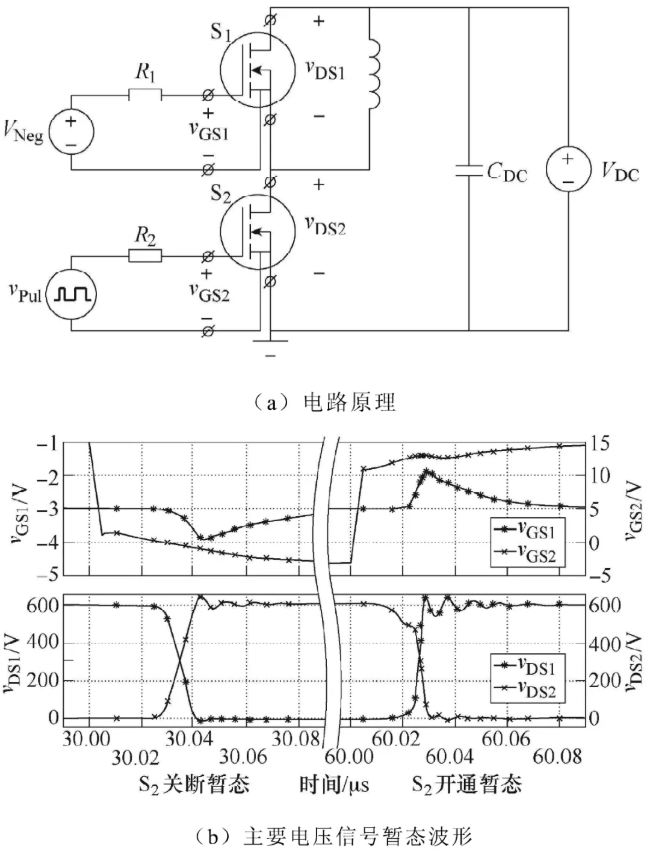

高頻暫態電壓由圖6a所示的雙脈沖測試電路產生，采用Saber軟件進行電路仿真，仿真波形如圖6b所示。所用開關器件為有開爾文源的MOSFET，在各目標信號中，VGs1為高共模電壓低壓差分信號，VDs1為高共模電壓高壓差分信號，VGs2為低共模電壓低壓差分信號，VDS2為高壓對地信號。根據信號類型，VGs1、VDs1和 VGs2需采用差分探頭測量，VDS2既可采用高阻無源探頭測量，也可采用差分探頭測量。當開關器件無開爾文源時，S2驅動回路源端接地，VGs2也可采用高阻無源探頭或具有寬輸入范圍的有源單端探頭測量。

圖6. 雙脈沖測試電路及其仿真結果

3.2帶寬與上升時間

對于n個模塊級聯而成的線性時不變系統，記各級階躍響應的上升時間為tr,m，當各級的階躍響應皆為高斯函數（高斯響應）時，系統的上升時間可表示為

（4）

當各級階躍響應有過沖現象且過沖幅度大約為階躍幅度的5%或10%時，系統的上升時間將比式(4)給出的上升時間略短，系統的過沖幅度約為各級過沖幅度總和的二次方根。

考慮目標信號、電壓探頭和示波器級聯形成的系統，各級階躍響應的上升時間依次記為 tr,sign、tr,probe、 tr,scope。其中后兩級組成的測量系統通過示波器的前端放大器相互隔離，使得這兩者的上升時間相互獨立，常用的電壓探頭和示波器一般具有高斯響應，由式(4)可得測量系統的上升時間為

（5）

進一步地，假設目標信號和電壓探頭的上升時間也相互獨立，則整個系統的上升時間，即示波器顯示波形的上升時間為

（6）

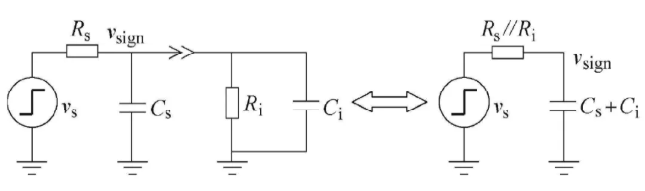

實際上，電壓探頭對目標信號有負載效應，目標信號的上升時間將因探頭的加入而改變。負載效應模型如圖7所示。圖中，Vs為單位階躍信號源，Rs為信號源電阻，Cs為負載電容，Vsign為目標信號，Ri與Ci為電壓探頭的輸入阻抗。未施加探頭時，由RC電路的階躍響應函數易得目標信號的上升時間tr,sign為2.2RsCs。同理，施加電壓探頭后，目標信號的上升時間變?yōu)?.2(Rs//Ri)(Cs+Ci)。目標信號上升時間因電壓探頭的負載效應而變化的程度可表示為

（7）

圖7. 電壓探頭對目標信號的負載效應模型

開關器件的柵源電壓和漏源電壓對應的等效負載電容Cs可分別用器件的輸入電容和輸出電容近似，tr,sign可由數據表直接讀出，因此開關器件等效信號源電阻Rs可表示為tr,sign/(2.2Cs)，取現有商售SiC器件進行估算，可得目標信號的等效負載電阻約在100Ω的數量級上,而常用的高阻無源探頭和有源高壓差分探頭的輸入電阻數量級約為MΩ，于是，式(7)可近似為

（8）
