近年來，隨著碳中和概念的廣泛推進，光儲市場又迎來了新一輪產業的整體發展期。組串式逆變器單機已經達到300kW的功率等級。ITECH作為專業的功率電子測試設備生產商，一直緊跟用戶的測試需求， IT6000C系列可編程雙向直流電源除了具備PV源模擬功能之外還具備電池模擬器功能，在光伏行業內廣受好評。
針對光伏產業日益增加的測試需要，為光伏逆變器、光伏模擬器、微電網系統提供更完整的測試解決方案，ITECH于近日推出了IT7900系列4象限電網模擬源。3U15kW的模組式結構，特別適用于40kW-350kW區間的組串式逆變器進行測試，靈活多變的功率組合方式可以更加高效的利用電網模擬器，節省測試設備整體使用成本。
IT7900系列4象限交流電源除了具備電壓掃描功能可以滿足并網電網范圍測試之外，同時具備了0.01Hz的頻率分辨率，在做電網頻率適應性測試時可以更加完整的掃描被測產品的工作頻率邊界。
相較于目前同類型的4象限交流電源，IT7900系列擁有最高150Hz的輸出頻率，采用高速的DSP技術，能夠模擬harmonic、inter-harmonic以及諧波合成。通過設定振幅和相位可模擬高達50次諧波，形成周期性的失真波形。同時內建30條諧波失真波形，供用戶快速調用。諧波測試是EMC抗擾動的重要測試項之一，借由IT7900設備，可實現單相諧波、三相諧波及三相諧波不平衡輸出。在滿足IEC法規的基礎上實現了對測試設備的高效利用。IT7900系列電網模擬器同時也具備序列式電壓波形輸出功能，利用此功能可以通過波形編輯的方式實現并網測試中低電壓穿越功能的測試。
關鍵詞：低壓穿越（LVRT） 參考國標：GB/T 34120-2017
低電壓穿越（LVRT）：當電網故障或擾動引起逆變器并網點的電網電壓波動時，在電壓波動的一定范圍內，光伏逆變器能夠不間斷并網運行。

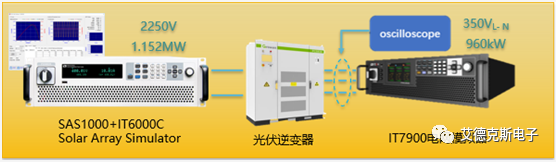

*典型的光儲系統測試構架*
對于專門適用于大型光伏電站的中高壓型逆變器應具備一定的耐受異常電壓的能力，避免在電網電壓異常時脫離，引起電網電源的不穩定。逆變器交流側電壓跌至20％標稱電壓時，逆變器能夠保證不間斷并網運行1000ms；逆變器交流側電壓在發生跌落后3000ms 內能夠恢復到標稱電壓的90％時，逆變器能夠保證不間斷并網運行。
對電力系統故障期間沒有切出的逆變器，其有功功率在故障清除后應快速恢復，自故障清除時刻開始，以至少10％額定功率/秒的功率變化率恢復至故障前的值。低電壓穿越過程中逆變器宜提供動態無功支撐。

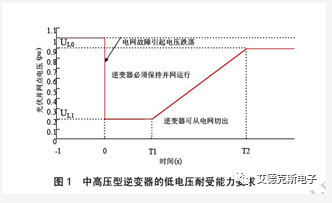

當并網點電壓在圖1 中電壓輪廓線及以上的區域內時，該類逆變器必須保證不間斷并網運行；并網點電壓在圖1 中電壓輪廓線以下時，允許停止向電網線路送電。

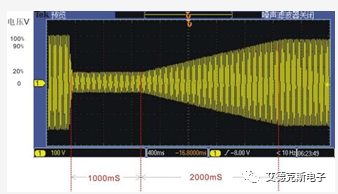

IT7900 系列雙向AC源可以通過LIST 模式編輯實現低電壓穿越波形，如下：
*用LIST功能編輯LVRT wave*
IT7900系列源載一體機，具備高速高精度特點，電壓上升時間僅需350us,結合豐富的波形發生功能，可實現多種瞬變曲線，滿足客戶多樣化的測試需求。
