運輸車的位置監測

應用領域：金屬/鋼鐵行業

應用類型：位置測量/監測

描述：

     一家全球性的鋼鐵生產廠正在經歷生產停機的危機；因?yàn)橛糜谶\(yùn)輸巨大的熾熱鋼板的大型運輸車（長度為200英尺）時常會超出平時穿梭的位置或與運輸軌道線末端的障礙物碰撞，而這些大型運輸車會觸發安裝在地面上的微動開關，從而使整個鋼鐵生產廠發生停機。（微動開關安裝在軌道55至60英尺處，有六個點）

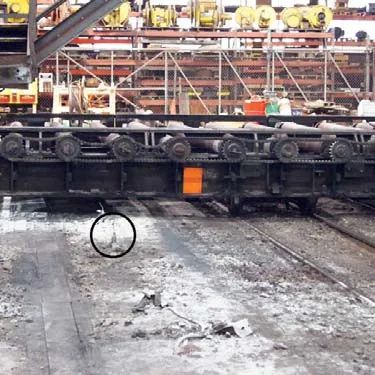

圖1：在運輸車上安裝反射板

      為了替換故障的微動開關系統，當?shù)氐囊患壹缮淘O(shè)計、安裝并實現了一套非接觸式激光測距系統。替換系統包括兩臺裝在NEMA 4X防護罩內的Dimetix激光測距傳感器，安裝在運輸車上的反射目標板，由面板安裝的串行顯示器和模擬變送器組成的顯示/控制器。

圖2：運輸車

     裝有激光測距傳感器的保護外殼還包括一個渦流壓縮空氣冷卻系統，用于持續監測溫度和冷卻殼內儀器。同樣的壓縮空氣流通過硅酸硼玻璃觀察窗，觀察窗上有一個獨特的穿孔硅墊圈，可將潔凈的冷卻空氣流引到觀察窗的兩側。觀察窗上的連續氣流不僅可以維持機殼內外穩定的溫度，還可以進行空氣凈化，防止灰塵堆積。

替換系統后客戶的優勢：

1. 傳感器激光束可見，安裝方便

2. 最大工作溫度范圍在-40℃ 至 +60℃，能適應各種艱苦環境

3. 自然表面最大測量距離可達100米、

4. 加反射板最大測量距離可達500米

5. 精度±1㎜

6. 重復精度±0.3㎜

7. 測量數據可以輕松傳輸至PLC或PC

8. 免維護運行

Dimetix傳感器——高精度應用的解決方案

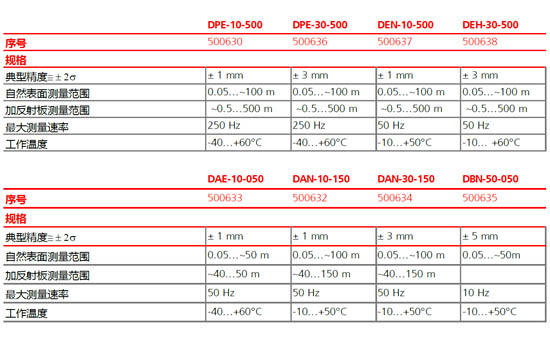

      得益于清晰的產品組合，選取一款合適的Dimetix距離激光傳感器是非常簡單方便的。Dimetix的傳感器為客戶提供了許多的功能，并且這些功能都是作為標準集成在每臺設備中，包括：

     各種通訊接口如SSI、RS-422/485、RS-232和2個數字輸出，此外，還可以選擇工業以太網接口PROFINET、EtherNET/IP和EtherCAT，并且所有的設備都具有IP65的防護等級，且重量不到500克，給人們留下了深刻的印象！除此之外，特別值得一提的是，我們的儀器不僅可以在500米的測量距離上到達±1㎜的精度，即使是在最極端的條件下，也能保持良好的性能，DPE、DEN和DEH等類型的傳感器都可以做到這一點。DAE、DAN和DBN類型的傳感器的性能也同樣十分優秀，但它們不適用于測量距離達500米或?qū)Τ杀久舾械那闆r。
