近年來，建筑外墻空鼓滲漏現象時有發生，其存在著嚴重的安全隱患。尤其在我國南方濕熱多雨的地區，天氣瞬息萬變，導致建筑物表面在短時間內產生30~40℃的溫差，但墻體材料的熱脹冷縮性能不一樣，從而導致變形不同步，因此產生收縮張拉應力，進而導致飾面磚粘結界面或膠結材料與墻體界面較為薄弱部位出現分離，甚至形成空鼓或滲漏現象。

如何從非接觸、遠距離、實時、快速對建筑外墻空鼓滲漏進行判斷是一門新穎的課題。菲力爾近幾年在紅外熱像儀檢測外墻飾面磚粘結、滲漏的方面開展研究及現場操作，并利用紅外熱像儀檢測建筑外墻所得的熱像圖（溫度場分布圖）及變化值，進行空鼓滲漏分析和判斷，并為下一步的外墻治理提供依據。

Q1、什么是“空鼓”及滲漏危害？

房屋質量中的“空鼓”一般是指房屋的地面、墻面、頂棚裝修層（抹灰或粘貼面磚）與結構層（混凝土或磚墻）之間因粘貼、結合不牢實而出現的空鼓現象，俗稱“兩層皮”。

外墻外保溫裝飾面層開裂是目前施工質量的常見問題，不僅影響建筑物外觀質量，且隨著裂縫發展，雨水滲入，外墻裝飾面層或保溫層出現空鼓甚至脫落的安全隱患，同時外墻裂縫也是雨水滲入室內，造成內墻面發霉、脫落的主要原因。

Q2、紅外熱像應用到外墻空鼓查找的原因？

紅外熱成像檢測法運用紅外熱像儀探測物體各部分輻射紅外線能量，根據物體表面的溫度場分布狀況所形成的熱像圖，直觀地顯示材料、結構物及其結合面上存在不連續缺陷的檢測技術并發現空鼓滲漏區域。它不需要腳手架，避免危險作業，而且可以快速非接觸、大面積無損排查建筑飾面缺陷及滲漏情況。

FLIR紅外熱像儀在建筑外墻檢測方面都有哪些成就呢？跟隨小菲一起通過真實案例了解下吧~

現場案例一：小區住宅樓外墻發生空鼓

上海閔行區的浦江某小區：該小區出現了多個住宅樓外墻發生空鼓，粉刷層局部掉落，存在安全隱患，急需找到建筑隱患的位置，進行修補。這一年春天上海連續降雨，我們幸運的趕上了一個難得的晴天。測量時間選擇在上午9點。測量?jī)x器為FLIR T600紅外熱像儀（紅外分辨率480*360）和FLIR E8-XT（紅外分辨率320*240）。

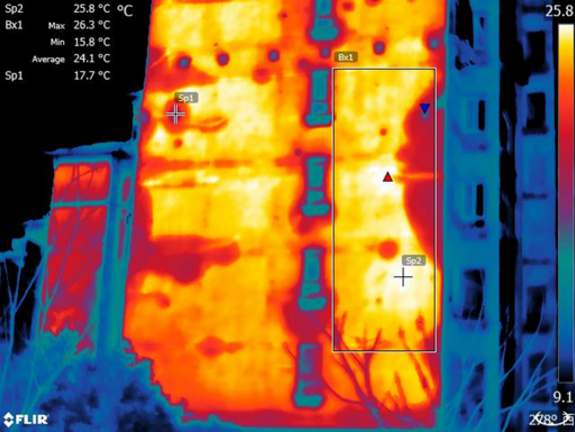

如下圖中可以看到墻體溫度不均勻，有很多低溫區域（見圖中藍色區域）和高溫區域（白熾色）。低溫區：SP1和藍色小三角，溫度分別為17.7℃，15.8℃。高溫區：SP2和紅色小三角區，溫度為25.8℃和26.3℃。（其他藍色區域?yàn)榇皯?，建筑空隙以及太?yáng)未照到位置，屬于正常區域）

A樓紅外圖像

在相近觀察區域內找到一棟樓的外部墻體沒有明顯裂紋和空鼓，我們將其命名為B樓，紅外圖片（下圖）中可以看幾個區域：

1、窗體低溫區 ；

2、圓形測溫曲線包含的異常低溫區域，最低溫度為17.3攝氏度（見E11中的Min溫度值）；

3、在低溫區周圍有一些高亮的區域，最高溫度為22.4℃（見紅外圖中BX1內的MAX溫度值）。

4，其他大部分溫度變化較小，基本為20.6℃左右。

B樓可見光和紅外圖像對比

比較法確定空鼓和滲漏：已知B樓外墻基本完好，溫度基本一致，可以將B樓的20.6度作為基礎溫度。A樓高溫區域?yàn)?5.6℃。溫差=25.6-20.6=5℃左右；A樓低溫區域最低溫度14.4℃，溫差=14.4℃-20.6℃=6℃左右。

綜上，我們基本可以判斷A樓多處存在空鼓和滲漏，B樓小面積存在滲漏。
