很多時候都必須對光纖鏈路進行測試，但卻無法訪問遠端。例如，我們有一位客戶需要測試連接到海上風力發電平臺的光纖鏈路。不幸的是，技術人員需要進行為期三天的安全培訓才能踏上平臺。三天時間的培訓，僅僅是為了測試連接各個發電塔的一對光纖。
疫情期間，有了更多不允許進入的區域——工廠、數據中心，甚至辦公室。為此，小福給大家詳細介紹在不能訪問遠端的情況下測試單模光纖的技術。
一臺測試儀器即可完成所有工作

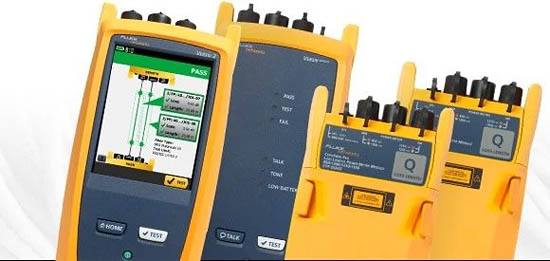

利用帶有CertiFiber®Pro OLTS模塊和OptiFiber®Pro OTDR模塊的福祿克網絡的Versiv?平臺，您無需踏上遠程站點，即可進行1級(基本)測試和2級(擴展)測試，通過增加FI-1000 FiberInspector®Pro USB視頻探頭，您還可以得到連接器端面圖像，以證明所有終端都是干凈的。
利用CertiFiber Pro OLTS環回（Loopback）測試功能在兩個所需波長下對一對光纖進行損耗/長度測量，只需不到3秒。環回是CertiFiber Pro很少使用的一個功能，允許一個模塊作為單光源/功率計組合——非常適合上述應用。
CertiFiber Pro OLTS
遺憾的是，這種方法無法告訴我們這對光纖中是否有某一根光纖非常好，而另一根光纖則比較差。我們看到的OLTS提供的綜合結果可能掩蓋了存在上述情況的可能。 我們可以將OptiFiber Pro OTDR配置為執行SmartLoop（智能環路） OTDR測試，從而解決上述問題。
利用OptiFiber Pro系列OTDR的SmartLoop功能，操作人員可以從鏈路的任意一端測量兩根光纖，而無需將OTDR移動至遠端，也無需改動被測光纖上已連接的接入電纜。然后，OptiFiber Pro OTDR處理每根光纖的雙向測量，并計算雙向平均結果。雙向平均結果是使用OTDR時最精確的光纖測量結果，并且符合一些標準的要求。
OptiFiber Pro OTDR
請勿忘記光纖衛生！污垢是導致光纖測試失敗的關鍵問題之一。檢查和清潔是所有光纖測試中至關重要的第一步?？梢詮?fù)習之前的布線小常識：清潔光纖端面。
一個平臺，1級損耗測試和2級OTDR軌跡跟蹤以及端面檢查，全部整合在一個測試報告之中。
開始測試之前
在遠程站點組織工作！
進行測試時，您需要一些幫助才能插入環回線和SmartLoop線。
嘗試測試之前，您需要將測試參考線(TRC)和SmartLoop電纜提前運送到遠程站點，測試參考線用作環回線環繞遠程站點的光纖對，而SmartLoop電纜用于進行OTDR測試。運送物品之前，請確保所有線纜的連接器均清潔干凈！請將合適的QuickClean清潔器連同線纜一起運送過去，這樣在遠程位置的助手就可以在需要時對光纖終端進行清潔。
完成文書工作

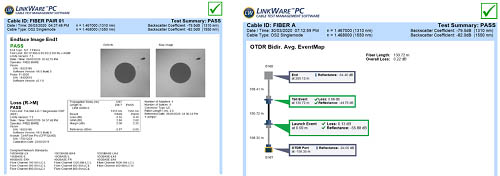

最后一步是完成測試報告。利用Fluke Networks linkWare®解決方案，您可以為客戶生成所需的測試報告。利用linkWare，您可以將檢查結果、OLTS結果和OTDR結果合并生成一份全面的測試報告；采用被認為是業內的事實測試報告標準格式。
