示波器被評為最常用的電子調試工具，因其強大的功能和通用性被廣泛的應用。但隨著電子技術的發展工程師測試的復雜程度大大提升，會面臨更快信號，更復雜的混合信號調試甚至很多信號的頻譜分析工作，很多工程師們認為示波器FFT進行頻譜分析不靠譜，有很多的缺點：

●示波器FFT分析是通過調整水平時基來改變RBW，波西觀測和頻譜分析兩者不可兼得。

●進行很小RBW的測試場景，需要增大水平時基，嚴重影響了示波器處理速度。

●操作方法不友好，無法直接設定頻譜分析的條件。

●只顯示滿屏信號的分析結果，無法在時域頻域同時獲得最優的信號呈現

●動態范圍有限

……

這些問題都越發讓工程師頭疼，難道真的要新買專業頻譜分析儀才能解決這些問題嗎？

泰克的4系列MSO示波器的Spectrum View功能可以完美解決這些問題！

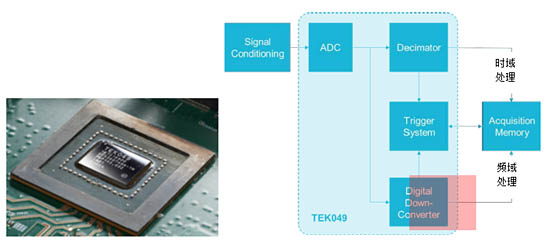

圖1 TEK049信號采集和分析架構示意圖

基于TEK049創新平臺的Spectrum View頻譜分析功能，采用了數字下變頻技術，得到數字IQ信號后再進行FFT，從而保證了頻譜測試的靈活性和快捷性。圖1給出了信號采集和處理架構示意圖，模擬信號經過ADC轉換為數字信號后，時域和頻域是并行處理的，使得時域和頻域捕獲時間可以獨立設置。

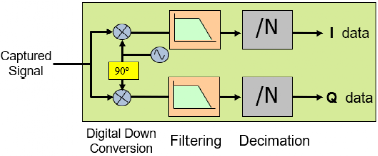

數字下變頻廣泛應用于無線通信系統中，下變頻的過程如圖2所示，包括數字IQ解調、低通濾波和樣點抽取 (或稱為重采樣) 等功能部分。數字IQ解調器的本振頻率與Spectrum View中設置的中心頻率相同，從而完成載波對消得到零中頻信號；低通濾波器用于濾除高階混頻產物，最后經過樣點抽取得到IQ信號。

圖2 數字下變頻后得到IQ數據

Spectrum View處理的是數字IQ信號，這也是相對于傳統FFT的一大特色。相對于原始采集信號，IQ信號攜帶的頻率要低很多，對IQ數據重采樣無需太高采樣率，大大降低了數據量，而捕獲時間 (Spectrum Time) 又不受影響，即使需要較低的RBW，仍然具有非常高的處理速度。

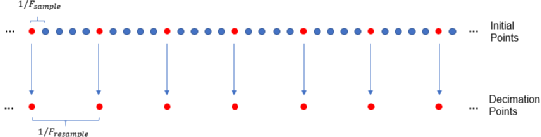

圖3 對I/Q樣點數據重采樣示意圖

為了便于理解，圖3給出了對I/Q樣點重采樣的示例，假設重采樣率為原始采樣率的1/5，重采樣的過程就是從5個原始樣點中抽取一個樣點的過程，該過程并沒有改變相對時序關系，這意味著經過樣點抽取后，相同的樣點數目具有更大的Spectrum Time，從而實現高頻率分辨率。

Spectrum View功能可以實現：

●更好的頻譜分析性能

●時域及頻域分析和控制互不干擾

●完全按照頻譜分析儀操作方法

●可自定義在信號時間軸上的頻域分析

●動態性能大大提升

除了全新的spectrum view功能，4系列MSO混合信號示波器還提供超強洞察力，最多6個模擬通道，采用全新的觸摸式用戶界面和超高分辨率顯示，告別示波器的復雜設定菜單，一鍵直達設置界面，大大提升操作效率。
