- 電源電壓/電流特性分析 -

分析電壓/電流特性的意義

電源在工作過程中，電網供電的電壓和頻率波動，輸入電流的浪涌沖擊，負載的變化等都會對電源的工作狀態以及使用壽命產生影響。因此正確地分析電源的電壓/電流特性是電源品質以及過載能力評估的關鍵，也是我們標定電源規格指標的最重要參考依據。

電壓/電流相關測試項目及內容

不同類型的電源其電壓/電流特性分析內容多有出入，以下幾項測試在電源特性分析中被普遍采用，也是作為評價電源品質高低的重要依據：

輸入電流與浪涌、輸出紋波噪聲、電壓調整率、負載調整率、輸出電壓過沖、輸出電壓上升及下降時間等測試項目。

輸入電流與浪涌測試

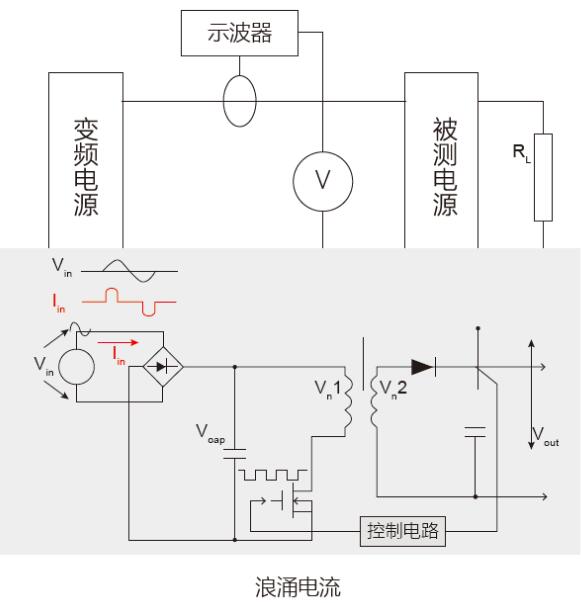

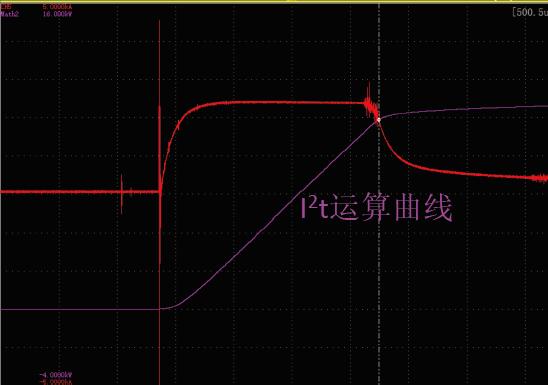

浪涌電流是指電氣設備在接通瞬間的電流特性，對供電網絡及用電設備的安全都很重要。在電源接通瞬間超限的浪涌電流，有可能導致熔斷絲燒斷或者合閘開關觸點燒壞，整流橋過流損壞等危害。因此，通過測量浪涌電流，可以確認流過各元器件的電流是否設計允許值。另外，在設計開關電源時，通常會通過測量I2t( 最大電流平方x 時間) 來選擇合適的熔斷器。

測試內容：

輸入電壓為額定輸入電壓范圍(通常定義為100V-240V Vac/50-60Hz)。

輸出負載產品的額定滿載測試。

被測品在冷機時取AC相位90°或360°送電時的電流值。

紋波與噪聲

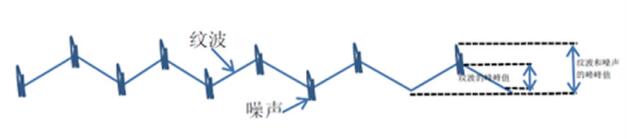

紋波指的是直流電壓中包含周期性交流成分，而更多情況下周期性的紋波夾雜隨機性的噪聲疊加在直流信號中，有可能對電路產生不良的影響。

干凈的電源是電路穩定工作的前提，因此紋波和噪聲的測量在開關電源設計和改良中顯得尤為重要，成為電源品質高低的一項判斷依據。

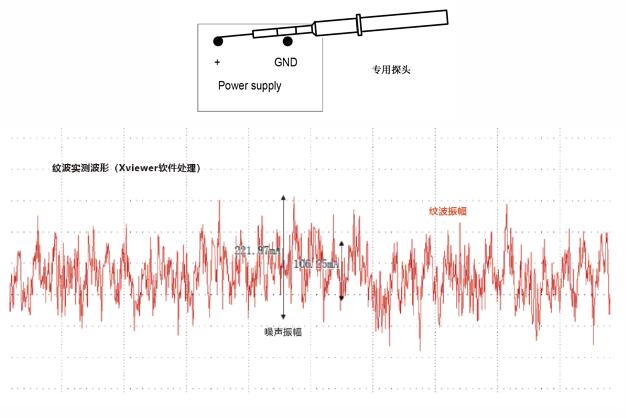

目前測量紋波和噪聲電壓是利用寬頻帶示波器來測量的方法，它能精準地測出紋波和噪聲電壓值。

測紋波和噪聲電壓的要求如下：要防止環境的電磁場干擾(EMI) 侵入，使輸出的噪聲電壓不受EMI 的影響；要防止負載電路中可能產生的EMI 干擾；對小型開關型模塊電源，由于內部無輸出電容或輸出電容較小，所以在測量時要加上適當?shù)妮敵鲭娙荨?

對策如下：

電壓調整率/負載調整率

電壓調整率又稱為源效應或電網調整率，是指電源帶一定負載時輸出電壓隨輸入AC 電壓變化率?？疾斓氖禽斎虢涣麟娋W(wǎng)電壓在一定范圍內變動時，電源輸出電壓不能有太大的跳動。一般定在±2% ~ ±5%。電源在輸入電壓變化時提供穩定輸出電壓的能力。

負載調整率又稱負載效應，是指輸出電壓隨負載變化的波動，條件是輸入為額定電壓。電源負載的變化會引起電源輸出的變化, 負載增加, 輸出降低, 相反負載減少, 輸出升高。好的電源負載變化引起的輸出變化減到最低, 通常指標為3%~5%。
