工業視頻內窺鏡(Remote Visual Inspection，簡稱RVI)的發展已經遠遠超出了基本成像技術。今天，現代高端工業視頻內窺鏡所提供的高級功能，可以對飛機的燃?xì)廨啓C(jī)進行更精確、更可靠的檢測。

在這篇文章中，您將了解到有助于航空航天業的檢測人員對自己的測量結果更加充滿信心的現代工業視頻內窺鏡的兩個功能：立體測量、3D建模

立體測量

視頻內窺鏡為飛機檢測提供精確成像數據的第一個高級功能是立體測量。

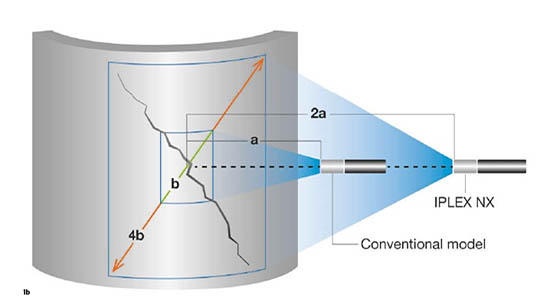

視頻內窺鏡與適當?shù)墓鈱W(xué)器件配套使用，無論缺陷類型是什么或端部與目標的角度如何，其立體測量功能都可使檢測人員量化三維空間中的缺陷。此外，IPLEX NX視頻內窺鏡的立體測量功能，可以提供4倍于傳統型號的視場和更遠的景深。那么，這個功能如何使檢測人員受益呢？立體測量會在3個主要方面為檢測人員提供幫助：

1、獲得更高的檢出率：與傳統的內窺鏡相比，擴展的視場和景深意味著可以發現并測量更遠處的缺陷，從而可獲得更高的檢出率。畢竟，我們無法對看不見的東西進行測量。

2、完成精確測量：現代視頻內窺鏡也使用智能技術來提高立體測量的準確度。例如，奧林巴斯的IPLEX NX視頻內窺鏡將一對一匹配的內窺鏡設備與立體端部適配器裝配在一起進行檢測，可使測量算法減小隨著端部到目標距離的增加而出現的誤差范圍。優化的光學器件和圖像傳感器還有助于選擇最佳測量點，以獲得可重復性的結果。

3、更快地完成檢測：更快地完成檢測，就是檢測一次后即可獲得非?？煽康慕Y(jié)果。立體測量結果的質量取決于適當?shù)亩瞬康侥繕?biāo)距離，而現代視頻內窺鏡（如：IPLEX NX）甚至可以在檢測人員開始測量之前提供3D空間中端部到目標的實時距離。IPLEX NX的這個被稱為多點測距的功能，可以更快地獲得更可靠的測量結果。

3D建模

即使擁有高級立體測量功能，精確的測量仍然要取決于所設置參考點和測量點的精確程度。在某些情況下，設置這些參數可能具有挑戰性，例如：測量復雜場景中的部件、較差的照明條件，以及不規則表面等。那么，現代視頻內窺鏡又如何獲得點選擇的精確性呢？答案是3D建模。

例如，奧林巴斯IPLEX NX視頻內窺鏡的3D建模功能更易于精確表現關鍵性組件的形狀。除了標準的2D立體圖像外，這款視頻內窺鏡還可以通過各種3D視圖加強檢測人員對目標的了解。3D建模的其它優勢特性如下：

強大的渲染功能：例如，參考平面渲染功能可使您通過距離值和以顏色編碼的3D模型快速了解凸起和凹陷的情況。

實時2D和3D連接：像素選擇根據標準2D立體視圖和3D建模視圖之間的連接情況得到實時更新。這有助于檢測人員憑借目測確認所選像素是否處于三維空間中的適當位置，以減少測量點錯位的風險以及重新測量的需要。

3D模型的虛擬切片：使用這個功能，檢測人員可以從3D模型中輕松去除不必要的部分，以集中精力檢測關鍵區域。

現在您已經對立體測量和3D建模有所了解，下面我們?yōu)槟v述這些高級內窺檢測功能如何使檢測人員在實際工作中受益。請繼續閱讀，了解一個飛機檢測的案例研究。

案例研究

使用現代視頻內窺鏡測量葉尖間隙

進行葉尖間隙測量是一項既具有挑戰性也非常重要的飛機檢測任務。葉尖間隙測量要求正確放置參考點，而且測量結果可能會得出影響發動機效率甚至影響安全的關鍵性結論。

我們?yōu)椴惶煜み@種測量的人解釋一下，葉尖間隙是葉尖（例如：在高壓空壓機中）和發動機護罩之間的距離。

在燃?xì)廨啓C(jī)中，葉尖和護罩之間的間隙會嚴重影響發動機性能的發揮。如果沒有足夠的間隙，葉片可能會被損壞。間隙過大會導致壓縮力降低，進而會降低發動機的效率。

因此，在發動機的整個在役期間，葉尖間隙必須要保持在技術規格范圍之內。

使用傳統視頻內窺鏡測量的困難

但是使用傳統的視頻內窺鏡測量葉尖間隙可能會相當棘手。

原因如下：擴大檢測區域意味著在鏡頭景深范圍內與目標物體相距更遠。然而，傳統內窺鏡可允許的距目標最遠的距離通常約為20毫米。超過這個距離，準確性會顯著下降。在某些情況下，甚至不可能進行測量。

那么，我們?nèi)绾文塬@得精確的測量結果呢？
