帶寬限制及由于HiRes 導致的垂直分辨率提高程度會隨著儀器的最大采樣率和實際選擇的采樣率而變化。實際采樣率一般顯示在屏幕底部附近，最大采樣率可以參見產品技術資料。垂直分辨率位數為：
垂直位數= 8 + 0.5 log2 * (D)
其中：D 是壓縮比或最大采樣率/ 實際采樣率得到的-3
dB 帶寬( 除非受到測量系統模擬帶寬的進一步限制) 是:
BW = 0.44 * SR
其中：SR 是實際采樣率
在許多泰克示波器中，平均算法是在硬件中實現的，采用固定點運算，得到大約16 位的最大分辨率。觀察到的分辨率改善程度略低，會隨著應用變化，但這種信號處理技術對許多應用尤其有效。
對于硬件12bit ADC 示波器高分辨率模式效果更佳突出，詳細信息請參考表1。

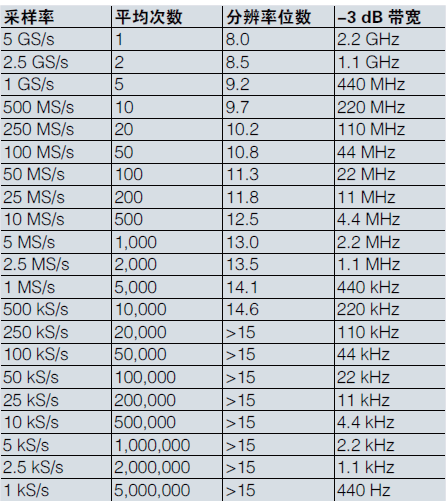

表1. 泰克MDO3 系示波器5 GS/s 示波器中
由于HiRes 增強的垂直分辨率對應表
High Res 模式是一種全新的泰克已獲得專利的采集模式，它會產生非常高的垂直分辨率。在高層次上，它與以前的技術類似，它會用降低定時分辨率的方式，來改善垂直分辨率，這通過計算及顯示多個順序樣點的波形串平均值來實現。除波形串平均技術本身會發生低通濾波外，它還對信號應用一個唯一的FIR 平滑濾波器，對頻響進行整形，優化垂直分辨率。
與以前的技術不同，4 系列5 系列MSO 先從12 位6.25 GS/s ADC 輸出入手，在ASIC 上實現數字信號處理技術。
另外，為改善用戶體驗，采集標志會顯示分辨率位數，活動通道的垂直標志表明-3 dB 帶寬。4 系列5 系列MSO 中的High Res 采集模式提供了表2所示的性能。注意示波器通道和任意相連探頭提出的模擬帶寬限制會進一步降低表2 所示的帶寬。

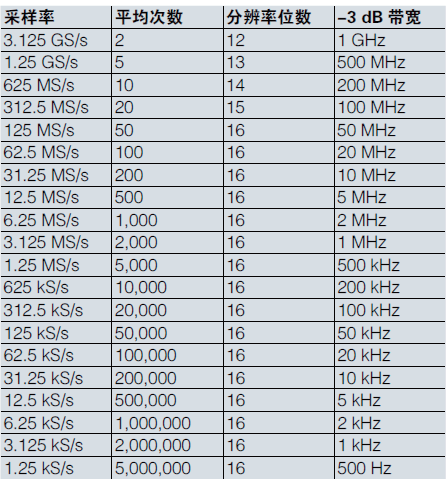

表2. MSO4 和MSO5 系列示波器加強型高分辨率模式對照表
4、示波器的采樣率
對于當今嵌入式系統調試來說，混合信號已經非常普遍，最近幾年數字信號的速度越來越快，工程師對數字信號處理能力要求越來越高，很多工程師糾結是不是購買專用的邏輯分析儀來進行高速數字信號處理。這里有個問題，市面上很多的示波器都名字為混合信號示波器MSO, 為什么不能用這類儀器來數字信號處理呢？
我們來確認下這個問題，當前市面上的MSO 確實有數字信號處理能力，可以選配16 路數字信號采集，也具有一定的分析功能，但是仔細確認發現其數字信號采樣能力有很大的限制。一般一臺示波器如果模擬通道的采樣率可以做到5GS/s，而其數字通道的采樣率只有200MS/s，市面上最高數字采樣率到500MS/s。大家都知道采樣率對信號還原，尤其對偶發異常信號捕獲的重要性，所以就目前的市面的MSO 系列混合信號示波器來說，會對測試的結果存在疑慮。
泰克新一代示波器MSO4/MSO5 系列示波器基于泰克全新的TEK049 平臺打造，大大提升了其信號采集及處理速度，每條模擬及數字通道都可以設定高達6.25GS/s 采樣率。讓我們來看看新一代示波器MSO4/MSO5 和傳統混合信號示波器的測試對比。

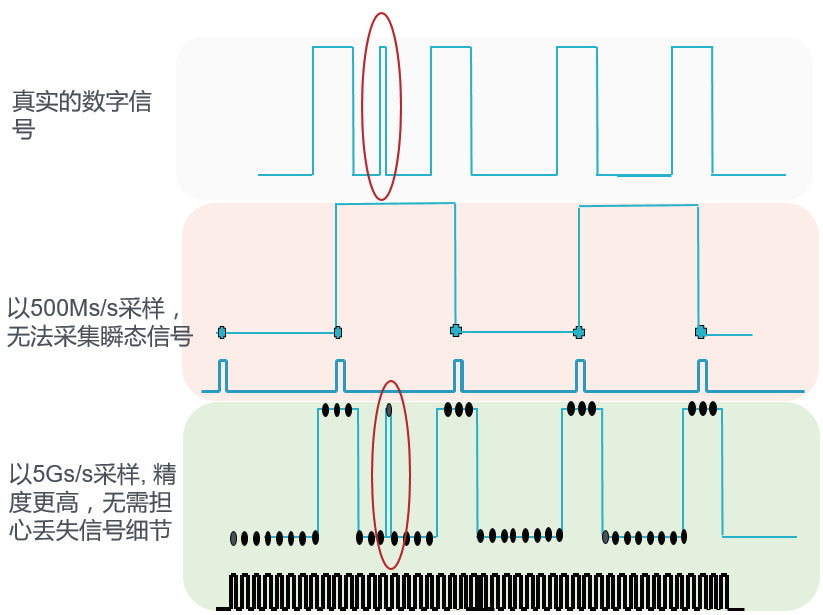

由圖6 可以看出，對于現在越來越快的數字信號調試，需要更高的采樣速率捕獲數字信號細節，如果采樣率不夠就如圖7 所示會丟失信號的細節，甚至還會顯示完全錯誤的信息。
圖6. 不同采樣速率對數字信號細節還原對比
5、探頭的選擇與設置至關重要
探頭的作用至關重要，為實現測量的最優結果，必須進行折衷，特別是在進行高精度測量時。有時示波器標配的無源探頭并不是實現最佳精度的解決方案。
（1）選擇適當衰減比的探頭
