實驗表明，連續波組合方法適用于MPSK (M=2，4，8)。

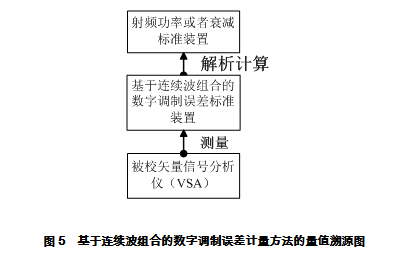

可以做出本文計量方法的量值溯源圖，如圖5。調制誤差參量可溯源到射頻功率或衰減標準。

理論分析和實驗說明：通過連續波組合的方法，可以構造具有標準數字調制誤差的等效MPSK信號，這種調制誤差是可計算、可溯源、可在較大范圍內連續設置。這就實現了量值溯源和誤差設置這兩個問題的聯合解決。該方法和系統設計已經申請我國專利和PCT國際專利，其中我國專利已經得到授權。

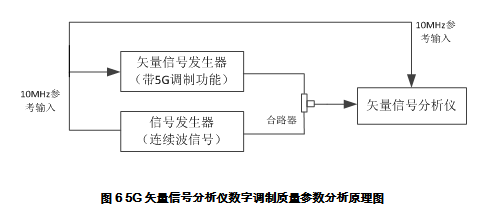

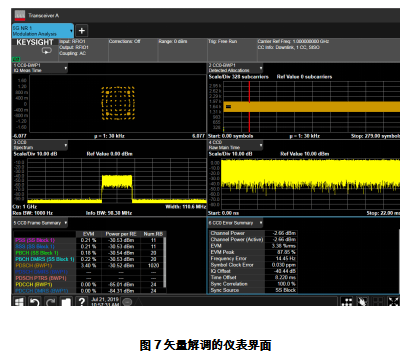

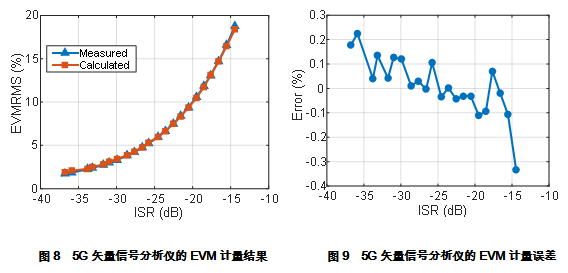

使用該方法和裝置可以對矢量信號分析儀、無線通信綜合測試儀的矢量解調功能進行計量校準，也可以據此開發新型專用儀表。圖6為5G矢量信號分析儀數字調制質量參數分析原理圖，圖7為儀表解調界面，圖8、9給出了5G矢量信號分析儀的EVM計量結果。

本方法中數字調制質量參數EVM是可以精確計算的，該合成信號的誤差參量最終可溯源至5G信號發生器的功率和連續波功率，因此實現了對調制解調質量參數的準確計量。基于前期研究積累，中國信息通信研究院泰爾實驗室正在主持起草5G移動通信綜測儀的國家校準規范。

參考文獻：

[1]JJF 1128-2004矢量信號分析儀校準規范[S].國家質量監督檢驗檢疫總局.2004年.

[2]JJF 1174-2007 數字信號發生器校準規范[S].國家質量監督檢驗檢疫總局.2007年.

[3]王希東,孔路平.數字調制參數校準仿真研究[J].電子測量與儀器學報.2009年8月.pp.7~10.

[4]吳幼璋,趙海寧,于匯東,周鑫.數字調制誤差參量的校準和量值溯源[J].計量學報.2005年第26卷第03期:p271-274

[5] Michael D. McKinley, Kate A. Remley,etc. EVM Calculation for Broadband Modulated Signals. ARFTG Microwave Measurements Conference, Fall 2004. 64th, 2-3 Dec. 2004: 45 -52
