之前在博文使用數字示波器 DS6104 測量交流信號的幅值和相位[1] 中對于使用示波器測量正弦交流信號的幅值和相位進行了分析和實驗研究。但是對測量出的幅值和相位結果中的誤差隨著示波器的時基（ time base ）不同而改變的原因，究竟是在博文第二部分分析中理論上存在的誤差引起的，還是由于示波器本身在同步、AD 位數精度、數據處理窗口方面引起的呢？

關于這個問題可以通過計算機仿真實驗，對采集過程使用仿真來驗證。

01 數據生成和計算方法

在實驗中，根據 DS6104 示波器的參數，對于采集到的數據做一下假設：數據點個數，時基對應 100 個數據采樣點。信號的頻率，相位。數據的中心對應著時間 t=0 時刻，相當于信號觸發同步的時間點位于示波器的中心。

下面給出生成數據的 Python 語句：下面給出當 ts=0.5ms 時對應的數據波形。

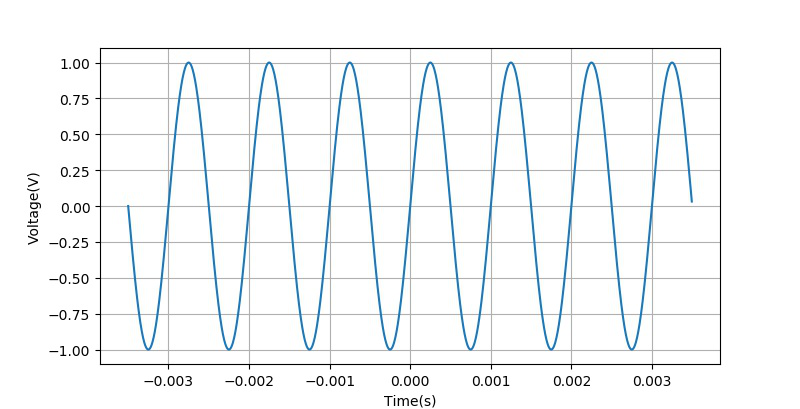

▲ 設置 ts=0.5ms 時對應的數據波形

利用在博文 使用數字示波器 DS6104 測量交流信號的幅值和相位[1] 中的計算方法求信號的有效值和相位。

測量得到的信號有效值和相位分別是：

E = 0.7071067811865476,  theta=-1.0150610510858574e-17

02 采集位數對計算精度的影響

在示波器中，數據采集的位數為 8 位。下面對采集數據的位數分別從 1~16 進行仿真實驗，驗證采集數據的位數對測量的影響。

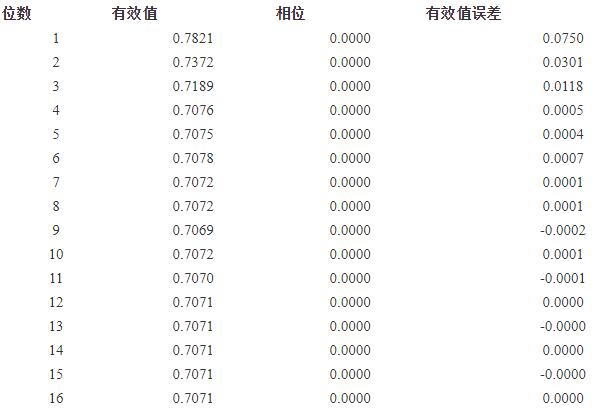

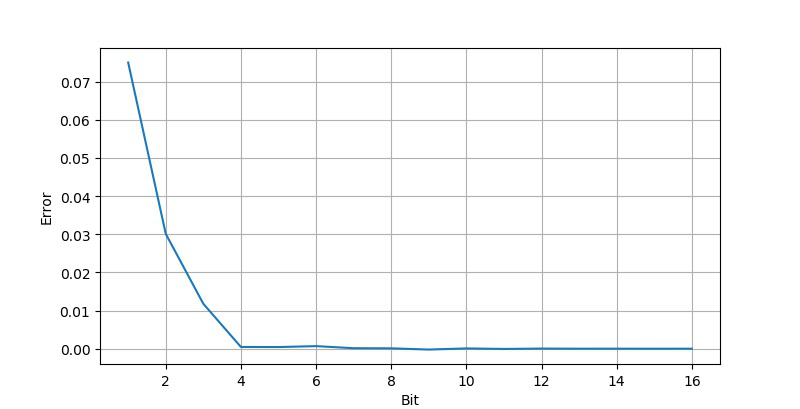

▲ 采集位數與幅度計算誤差

▲ 不同采樣位數下對應的采集波形

03 時基對誤差的影響

在下面的仿真中，采集量化位數。時基從 30us 到 5000us，采集 200 個實驗點。

1. 不加窗時對應的誤差

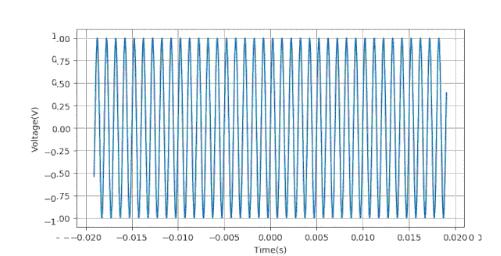

▲ 不同時基采樣對應的波形

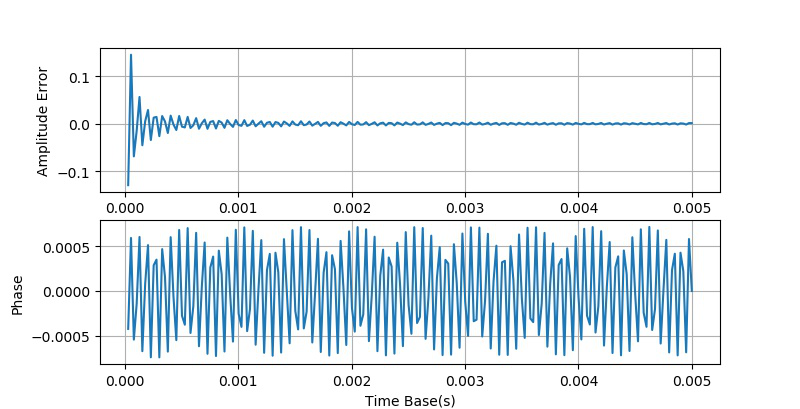

▲ 不同的時基對應的計算誤差，量化 bit=8

通過實驗可以驗證，如果取消量化過程，所得到的測量誤差（幅值，相位）的情況與上面量化位數等于 8 時幾乎一樣。
