采用現有設備進行高性能仿真

在外場現實場景中對雷達預警接收機測試， 是保證其性能可靠的最重要一環。例如集成在飛機上，作為空中電子對抗自我防護的重要單元雷達預警接收機，在其集成于飛機投入運行之前必須進行測試。傳統上這些測試我們都采用專用的定制設備。 隨著商用矢量信號源（例如R&S SMW200A） 的處理能力和可用帶寬的增加，采用通用儀表成為一個很好的選擇。得益于其頂級射頻性能，工程師可以使用信號源完成不同的應用案例模擬，從簡單的矢量信號生成到高端的雷達仿真。這降低了成本并增加了應用的靈活性。

模擬現實場景的高速PDW 流信號產生

采用R&S SMW200A, 可以模擬所需射頻環境。通過LAN傳輸脈沖描述字（PDW）流到R&S SMW200A，可以實現超長時間場景的模擬，這個過程中R&S SMW200A作為捷變頻射頻信號源使用。它支持生成典型的未調制雷達脈沖，巴克編碼脈沖，調頻連續波 （FMCW）， 或任何脈內IQ調制來模擬現代低截獲率雷達。R&S SMW200A支持高達12 MPDW/秒的PDW速率。

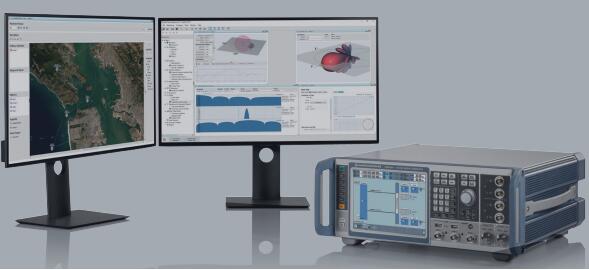

R&S SMW200A和R&S脈沖序列軟件設置

-準備測試

生成復雜場景且三維可視

在研發的各個環節， 從最初的功能測試，到最終的系統運行模擬測試，工程師需要實際測試用例來模擬雷達預警接收機在真實運行中接收到的信號。為此，工程師可以采用R&S Pulse Sequencer軟件包來定義。從簡單脈沖到密集多發射機射頻環境的雷達應用場景。該軟件包可以采用以 優化的、自定義優先級和 最低丟包率為 標準特性的智能脈沖交織算法?；蛘撸脩艨梢栽诓粊G失任何脈沖的情況下，模擬脈沖疊加場景。用戶可以配置各種典型雷達應用場景，比如連續波雷達，調頻連續波 （FMCW）雷達或脈沖雷達（如具有大帶寬、復雜脈間、脈內調制的捷變頻雷達）。為了最大限度模擬真實場景，發射機和接收機可以模擬沿著預定義或?qū)氲能壽E進行六自由度的移動， 以期使得模擬效果最接近實際。基于此要求，易用性是這個編輯軟件的核心要求。因此，該軟件提供3D預覽和已配置場景的圖形實時可視化，以便用戶快速上手。此外，即使是復雜的多發射機場景，計算結果也可以快速得出，從而使等待時間降至最短，便于用戶優化測試用例。

如何通過脈沖描述字（PDW）來靈活建立密集多發射機的雷達應用場景？

用于到達角和脈沖疊加模擬的頂級射頻性能

R&S SMW200A的硬件支持高達44GHz的所有典型雷達頻段, 工程師可以將多臺雙通道R&S SMW200A矢量信號源本振互聯， 以模擬雷達信號的到達角（AOA）。本振互聯的多臺儀表以較小的占用空間實現了使用到達時間差、干涉測量或幅度比較技術的測向設備的測試。R&S SMW200A內部數字硬件支持高達2GHz的內部I/Q帶寬，這種數字硬件的靈活性保證了單臺儀表的單射頻端口多達六個重疊脈沖的脈沖疊加仿真， 脈沖密度可達3.3M 脈沖/秒。

羅德與施瓦茨提供不斷創新的測試儀表，為雷達研發工程師降低測試的不確定性并增強他們的研發信心，使實驗室中的測試場景無限逼近于雷達真實的工作環境。

羅德與施瓦茨提供

支持高達12 MPDW/秒的PDW流

采用PC端軟件R&S Pulse Sequencer實現功能強大的雷達場景仿真

單表模擬多臺發射機， 可達6 X 3.3M 脈沖/秒。

單表單端口支持六個發射機的脈沖疊加

商用貨架產品，高達44GHz的載波頻率和2GHz內置 I/Q帶寬

借助多臺儀表本振互聯實現到達角（AOA）實景模擬

支持到達時間差（TDOA）， 干涉測量或幅度比較技術
