羅德與施瓦茨公司不斷擴展其針對5G基站以及相關的大規模多入多出（MIMO）天線陣列和放大器的測試解決方案組合，亮點包括專用于5G FR2頻率范圍前端模塊的OTA測試解決方案，還有速度得到優化的針對5G基站的測試解決方案。兩者都是生產測試的理想選擇。還有一個創新的測試解決方案，使開發人員可以在FR1頻率范圍進行高達4x4 MIMO跨信道測量。

作為無線測試解決方案的領先制造商羅德與施瓦茨公司一直致力于擴展5G信號波形生成和分析的產品組合。對于5G基站，將演示5G頻率范圍 FR1（450 MHz至7.125 GHz）和FR2（最高44 GHz）的射頻測試解決方案。

FR2 OTA測試的定制解決方案

為了對FR2頻率范圍的5G基站進行OTA測試，羅德與施瓦茨公司推出了基于R&S FE44前端模塊的獨特解決方案，該模塊支持更低頻率的中頻信號的生成和分析。由于不再需要針對毫米波頻段設計的設備，因此可以實現5G信號的低損耗傳輸，從而能提供經濟高效的測試與測量儀表。R&S SMW200A矢量信號發生器生成5G信號，R&S FSVA3000提供正確的分析功能。兩者均具有出色的射頻特性，因此都是5G測試的理想選擇。R&S FE44前端模塊可以安裝在OTA暗室中被測設備（DUT）的天線附近。

在發射方向，R&S SMW200A的中頻頻段生成的5G信號被上變頻至最高44 GHz的FR2頻率范圍。這樣可確保在需要的地方精確產生高輸出功率。在接收方向，R&S FE44A將天線輸入端的FR2信號下變頻至中頻頻段，并以低衰減損耗將其發送到R&S FSVA3000進行分析。該解決方案適用于生產測試。

基于服務器的生產測試

為了對5G基站的生產測試速度優化，羅德與施瓦茨公司開發了可擴展的并基于服務器的高性能測試分析平臺。R&S SMBV100B矢量信號發生器和R&S FSVA3000頻譜分析儀被用作射頻測試解決方案。強大的R&S QuickStep測試執行軟件用于自動控制測試設置并驗證測試結果。該解決方案使用10Gb以太網，將基于服務器的方法和并行處理相結合，可以實現極高的測量速度?；A(chǔ)架構由已經商業化的組件組成。R&S SMBV100B和R&S FSVA3000的組合也非常適合在研發、驗證和生產中靈活測試WLAN、蜂窩網絡和物聯網組件及設備。

高達4x4 MIMO的跨信道測量

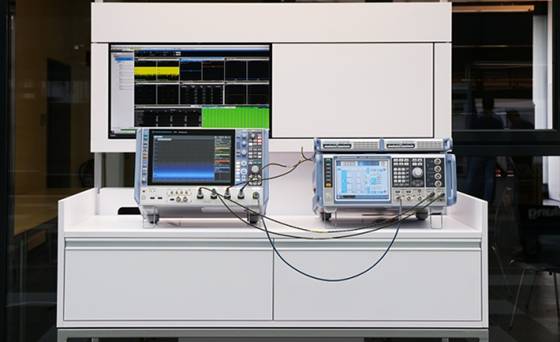

羅德與施瓦茨公司還為基站和小基站提供了一種新的測試解決方案，該解決方案能夠?qū)R1頻率范圍的5G傳輸進行高達4x4 MIMO的跨信道測量。其中包括R&S SMW200A信號發生器、兩個R&S SGT100A矢量射頻源，還有用作測量接收機的R&S RTP164高性能示波器，以及在筆記本電腦上運行的R&S VSE矢量信號分析軟件的5G分析選件。

R&S SMW200A生成符合3GPP規范的5G測試信號，可以使用兩個額外的矢量射頻信號源在多達四個通道上進行傳輸。示波器提供所有四個信號的相位相干采集，這是跨信道測量的基本前提。R&S RTP164的集成硬件加速數字下變頻器實時將信號向下混合到基帶。R&S VSE軟件執行符合3GPP規范的測量。用戶還可以執行MIMO的特定測量，并靈活地編譯測試結果。該解決方案適用于5G基站開發和驗證期間的測試。
