示波器是常用的測量儀器，具有強大的數據采集與分析能力，還可以將采集到的波形導出，放到電腦上進行分析。這個功能與波形記錄儀十分相似，那么我們能不能將示波器用出波形記錄儀的效果呢？

傳統波形記錄儀能長時間的采集信號，并將數據保存到設備的硬盤中，采集的時間長度取決于采樣率以及硬盤容量，其缺點是不具備實時分析功能，而這正好是示波器的強項，示波器能在長時間采集的同時對波形進行分析。示波器沒有配備大容量硬盤，要將示波器用出記錄儀的效果，需要把存儲深度發揮出極致。

記錄時長

要長時間記錄波形，存儲容量是其重要指標，ZDS4000系列示波器最高配備512M存儲深度，我們知道：

采樣時間 T =存儲深度 M / 采樣率 Sa

在采樣率為Sa = 20K/s的情況下：

T =M / Sa=512 M / 20K/s=25.6Ks≈7.1小時

即單次最大可以記錄7.1個小時的波形，可以應對大部分的現場測試場景。

采樣設置

要全部發揮示波器大存儲深度的長時間記錄性能，首先要開啟最大存儲深度。在設置菜單中將存儲深度設置為512M，并將存儲區域設置為固定，并保持單通道打開，在單通道模式下，存儲深度能達到最大。然后將時基調至1ks/div，如下圖1所示，示波器將自動進入ROLL模式， ROLL模式也可以手動打開。

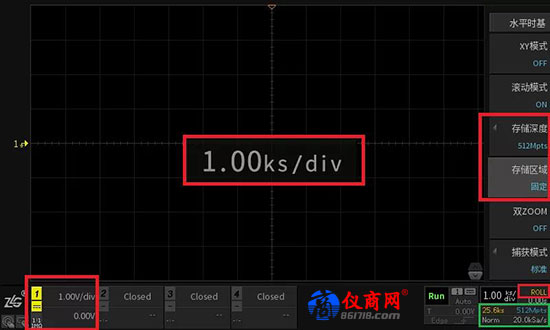

圖1 采樣設置

如綠框所示，此時示波器的采樣時長達到25.6ks，即7.1小時，而采樣率還能保持在20k/s。滾動模式可以保證在這7.1小時中數據不會中斷，并一直保留著最新的數據。

數據導出

數據采集后，我們可以把數據以二進制或者CSV格式導出保存，然后再開啟下一輪的采樣，這樣可以實現更長時間的波形記錄，示波器支持三種不同的導出方法。

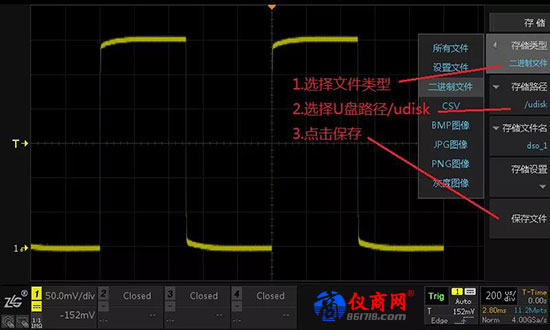

1、U盤導出

使用U盤導出是最常用的波形提取方法，該方法的好處是沒有限制使用場景，只需要一個U盤即可完成導出操作。方法如下：
-插入U盤；
-打開示波器的Save/Recall菜單；
-選擇存儲類型為二進制文件或者CSV；
-選擇存儲路徑為U盤/udisk；
-點擊保存文件導出波形。

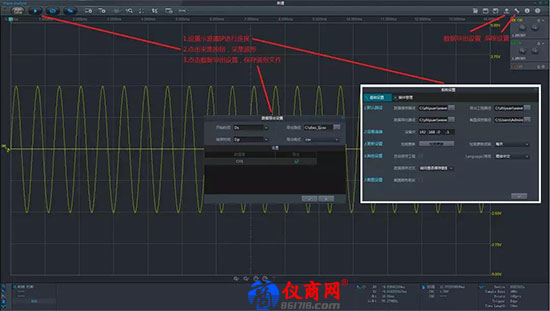

2、配套軟件Wave Analyze

ZDS示波器配套的PC軟件Wave Analyze具有強大的功能，其中也包括有波形導出。Wave Analyze通過網絡與示波器連接，可以將示波器采集到的波形上傳到PC端作進一步分析，或?qū)С龀晌募Ｔ摲椒ㄐ枰蕾嘝C軟件，好處是還可以在PC端進行波形分析，可操作性更強。方法如下：

-安裝示波器PC軟件；
-使用網線連接PC和示波器；
-打開PC軟件，并設置示波器IP進行連接；
-點擊采集按鈕，采集一幀波形；
-導出波形文件。

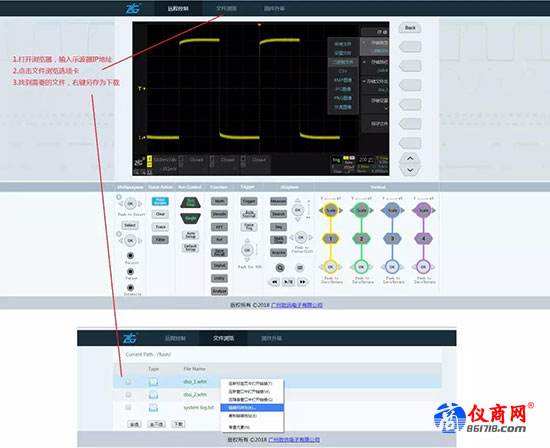

3、網頁訪問

最后一種方法是使用網頁，ZDS示波器支持網頁訪問，使用網絡與示波器連接后，打開瀏覽器并輸入示波器的IP地址，即可訪問示波器。在網頁中可以通過虛擬按鍵遠程操作示波器，更可直接訪問示波器中的儲存文件。此方法可以將保存到示波器本地的波形文件導出，同樣也適用于導出截圖和報表等文件。方法如下：

-將波形保存到示波器本地（Save/Recall菜單）；
-使用網線連接PC和示波器；
-打開瀏覽器并輸入示波器IP（推薦使用chrome瀏覽器）；
-點擊文件瀏覽選項卡；
-右鍵點擊目標波形文件，另存為。
