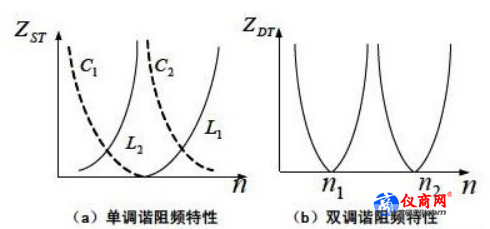

串聯和并聯回路的阻抗特性曲線的交點 ω1 、 ω2 處，容 抗與感抗相互抵消，它們對應的諧波次數為 n1 、 n2 。 雙調諧濾波器的阻頻特性需要將串聯回路與并聯回路的阻頻特性合成考慮.此時，雙調 諧濾波器的阻頻特性曲線如圖3(b)所示，明顯可知其在諧波次數為 n1 、n 2處發生諧振.

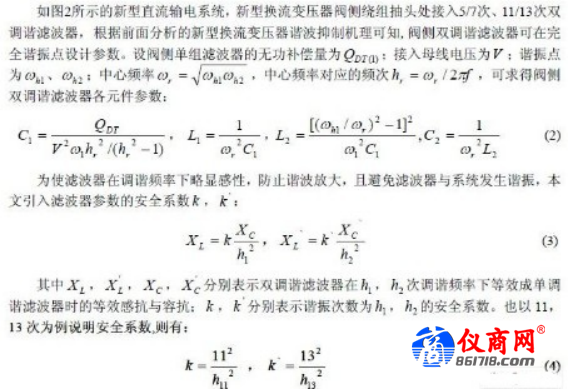

2 雙調諧濾波器參數設計[8]

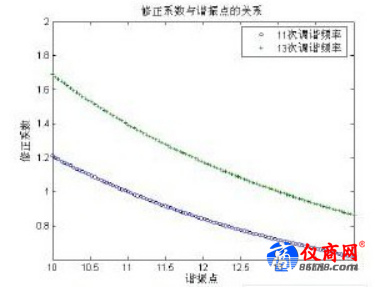

根據式(4)，利用MATLAB 圖象處理工具，可得到如下DT11/13 安全系數與調諧點的關系曲 線，如圖4 所示。

由圖4 曲線可得到如下結論： (1)安全系數必須大于1，這樣，才能使各調諧點稍微前移，避免與系統發生諧振，且使 DT11/13 在11、13 次調諧頻率下呈感性，避免諧波放大。 (2)安全系數必須有個上限，這樣，才能不致于使濾波器過分頻偏，影響濾波效果及對 系統的無功補償量。

通過式(4)反復試算可得到DT11/13 安全系數最合適范圍是：1.0

仿真分析

本文基于Matlab動態仿真工具Simulink下的電力系統工具箱Simpowersystem對圖2系統進行仿真工作。仿真所用到的該實驗平臺交直流系統參數及新型換流變壓器、傳統換流變壓 器參數因篇幅限制略.由圖5(a)和圖5(b)明顯可知，新型換流變壓器及其濾波系統可有效地將 主要次特征諧波抑制于閥側，網側繞組電流的畸變率大大降低。對比閥側和網側的電流頻 譜圖，新系統下的閥側濾波方案可將換流器產生的5、7、11 和13次主要次特征諧波有效地 抑制于閥側，且變壓器原邊出線端的諧波含量遠低于國家標準，進一步說明該文基于感應濾 波機理的濾波器的優越性和可行性。

結 論

(1) 本文提出了一種利用變壓器電磁感應原理在副邊繞組間實現諧波磁勢平衡的諧波 抑制新方法－感應濾波；通過對其諧波抑制機理分析，給出了感應濾波對變壓器阻抗和配套 濾波裝置的阻抗要求；

(2) 本文以實驗室建立的新型直流輸電系統平臺為研究對象，對新系統下閥側雙調諧濾 波器進行了參數設計， 通過實驗驗證了新型濾波方式的有效性，揭示了新型濾波方式及基 于新型換流變壓器的直流輸電系統所具有的優越性。
