圖5中的模塊原理圖非常簡單。具有如此低的周邊元件數目，所得到的設計將占用極小的空間。圖6所示為LMZM33606在多個輸入電壓下的負載電流效率。

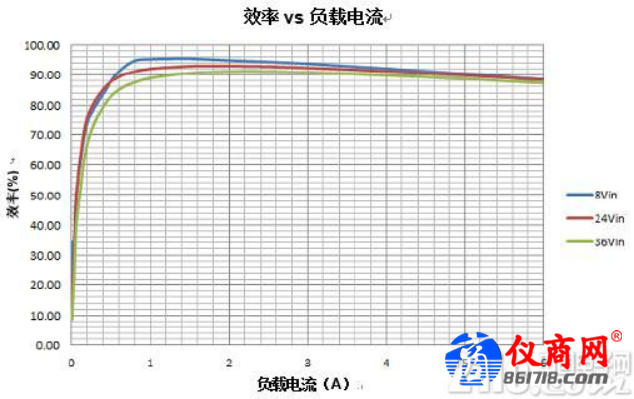

圖 6：LMZM33606效率

良好的線路和負載調節

儀表系統的輸入電壓可能為18 V至36 V的未經調壓的電壓。所有軌道的典型線路調節率可為0.1%至0.2%。在各種控制架構中，峰值電流模式(PCM)架構是可實現這種嚴格要求的架構。如圖7所示，通過檢測通過高側場效應晶體管(FET)的電流，PCM架構起作用，以產生比較斜坡。

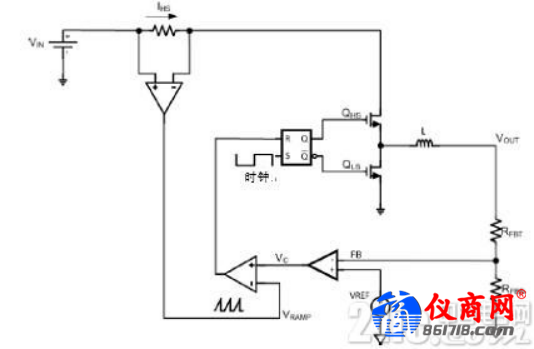

圖 7：PCM架構的簡化原理圖

隨著輸入電壓不斷變化，首先要改變電流斜率。它作為系統的前饋，在輸入電壓變化時校正占空比。因此，占空比的瞬時更新有助于實現極佳的線路調節。LMZM33606和LMZM33602基于PCM架構，這極其適合此類系統。

圖8所示為LMZM33606的線路和負載調節。對于3A負載，線路穩壓率為0.02%;對于標稱24 V輸入，負載調節率為0.1%。

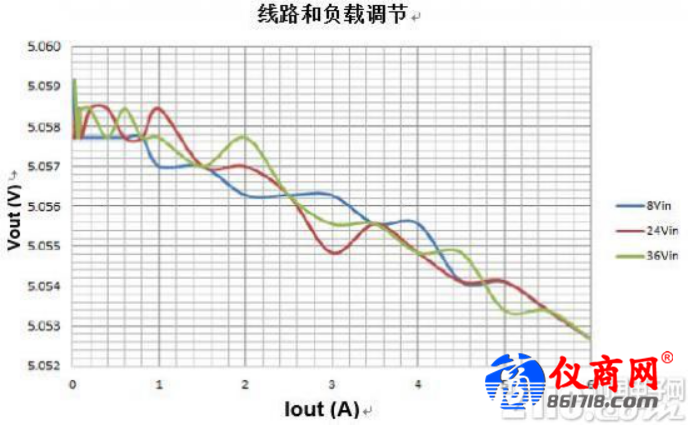

圖 8：LMZM33606線路和負載調節

除節省空間和優化性能外，電源模塊還提供其它優勢。它們集成了高質量無源元件，可在高溫下進行大量測試，以確保長壽命和可靠性。它們的特性使電源模塊對實驗室儀器設備更具吸引力。
