電源模塊通常集成了經高水平應力測試的屏蔽電感器，有助于抑制輻射噪聲，從而減少污染附近其他敏感電路的可能性。

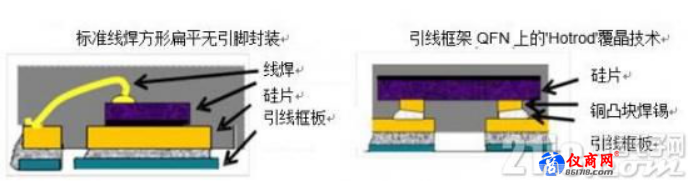

較新的DC/DC穩壓器采用德州儀器(TI)的HotRod?封裝技術。圖4比較了HotRod封裝技術和標準的線焊方形扁平無引腳(QFN)封裝。

圖 4：HotRod封裝技術

這種封裝技術消除通常用于將芯片焊盤連至引線框架的封裝接線，使用具有小焊接凸塊的銅柱。沒有封裝接線，寄生電感減少并進一步有助于減輕EMI。

頻率同步

EMI是降壓穩壓器開關作用的產物，這意味著開關頻率(FSW)對于保持低電磁干擾非常重要。在多個降壓穩壓器為各種軌道供電的系統中，可能存在來自這些不同開關頻率相互之間的干擾作用的拍頻。由于拍頻可在隨機頻率發生且其諧波也不可預測，因此在復雜的儀器系統中減輕電磁干擾極具挑戰性。

為幫助解決此問題，TI LMZM33603和LMZM33606等電源模塊配備了頻率同步輸入引腳，可使系統中的所有降壓穩壓器以一個公共頻率進行切換。此功能不僅有助于避免拍頻，還能將FSW諧波保持在已知頻率。接著，設計一個減輕EMI的輸入濾波器變得更加容易。圖5所示為使用LMZM33606電源模塊的典型原理。

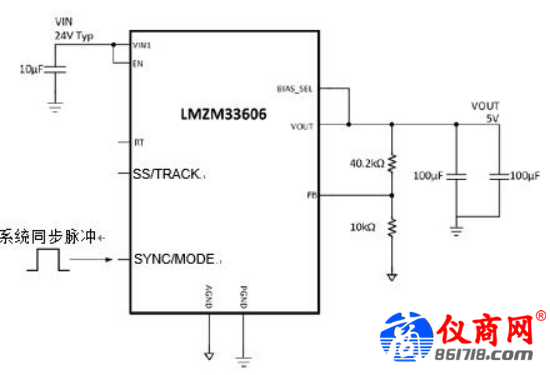

圖 5: 5 V輸出的典型原理圖

小型解空間中的高效率要求

臺式儀表設備使用較小的機箱，這可能導致空間受限的系統。這些機箱可能小于3U，通常為半機架寬度。具有集成系統模塊的PXIe機箱的示例可僅具有五個插槽：三個混合，兩個PXIe。

在這種空間受限的環境中，電源模塊成為實用的選擇。在適用時，使用它們可大大減少空間限制并縮短產品上市時間。圖6中的電源樹所示為可用于臺式PXIe機箱中的背板電源的電源模塊和分立穩壓器。

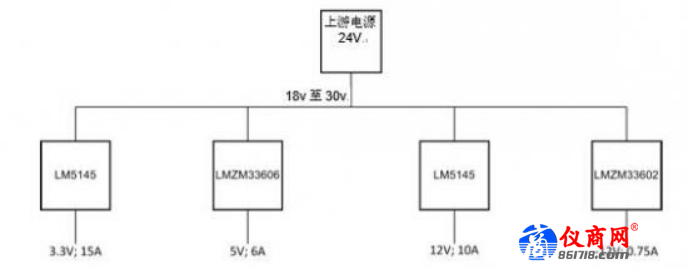

圖 6：臺式PXIe機箱的電源樹示例

由于負載電流限制，電源模塊可能無法為所有電壓軌供電。在需要更多電流功能的系統中，您必須選擇其他設備。德州儀器的WEBENCH®工具是了解更多有關其他器件和獲取設計原理圖，以及諸如效率、物料清單(BOM)大小和BOM成本等重要參數的一個好方法。

表1比較了TI功率模塊(LMZM33606和LMZM33602)和集成穩壓器(LM73606和LMR33620)。如您所見，在設計中實現電源模塊時可節省相當大的空間。操作效率在沒有任何可感知的變化時，空間得以節省。

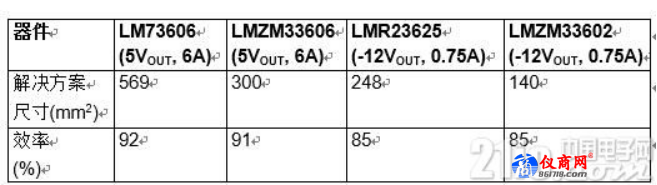

表 1：DC/DC穩壓器與電源模塊的比較
