螺桿式空氣壓縮機的加、卸載控制方式使得壓縮氣體的壓力在壓閥減壓至接近Pmin，這一過程同樣也是一個耗能過程。

2）卸載時調節方法不合理所消耗的能量通常情況下，當壓力達到Pmax 時，空壓機通過關閉進氣閥使電機處于空轉狀態，同時將分離罐中多余的壓縮空氣通過放空閥放空。這種調節方法會造成很大的能量浪費，因為關閉進氣閥使電機空轉雖然可以使空壓機不需要再壓縮氣體作功，但空壓機在空轉中還是要帶動螺桿做回轉運動，據測算，空壓機卸載時的能耗約占空壓機滿載運行時的10%耀15%（這還是在卸載時間所占比例不大的情況下）。換言之，該空壓機10%的時間處于空載狀態，在作無用功。

很明顯，在加、卸載供氣控制方式下，空壓機電機存在很大的節能空間。

2.2.2 其他不足之處

1）靠機械方式調節進氣閥，使供氣量無法連續調節，當用氣量不斷變化時，供氣壓力不可避免地產生較大幅度的波動，從而使用氣精度達不到工藝要求。再加上頻繁調節進氣閥，會加速進氣閥的磨損，從而增加維修量和維修成本。

2）頻繁采用打開和關閉放氣閥，致使放氣閥的耐用性得不到保障。

3 螺桿式空氣壓縮機改造方案的設計

針對原有供氣控制方式存在的諸多問題，經過上述對比分析，應用變頻調速技術進行恒壓供氣控制。采用這一方案時，可以把管網壓力作為控制對象，壓力變送器YB 將儲氣罐的壓力P轉變?yōu)殡娦盘査徒oPID智能調節器，與壓力設定值P0作比較，并根據差值的大小按既定的PID控制模式進行運算，產生控制信號送變頻調速器（VVVF），通過變頻器控制電機的工作頻率與轉速，從而使實際壓力P始終接近設定壓力P0。同時，該方案可增加工頻與變頻切換功能，并保留原有的控制和保護系統，另外，采用該方案后，空壓機電機從靜止到旋轉工作可由變頻器來啟動，實現了軟啟動，避免了啟動沖擊電流和啟動給空壓機帶來的機械沖擊。

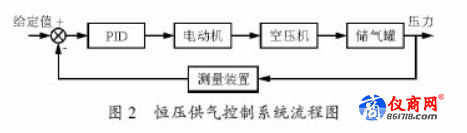

具體的控制系統流程圖如圖2所示。

4 空壓機變頻控制系統配置

4.1 JD-BP37-280F高壓變頻器

變頻器的主要參數如表1 所列。

4.2 PID智能控制器

選北京金立石PID 智能控制器1 個，型號為XM808-6，單路輸入為4~20 mA模擬信號，單路輸出為0~5 V的電壓信號，測量精度0.2%。

4.3 壓力變送器

壓力變送器（1 個）選北京虹潤儀表有限公司的產品。型號為HRK 2S 1G 1F 2Y 5F3，0耀1.6 MPa，量程0~1.6 MPa，輸出4~20 mA 的模擬信號，精確度0.5%FS。

5 項目改造
