該系列芯片中包含多個型號，每種型號的芯片都用于檢測一個固定的電壓，整個系列中各芯片的電壓檢測值在1.5～7.0V范圍內。由于采用了CM0S工藝，可以確保芯片具有較低的電源消耗。

（3）外接帶延時的專用芯片電壓檢測復位電路。

IM－V809是美國IMP公司新研制的一組CM0S監控電路，能夠為低功耗微控制器MCU微處理器MPU或數字系統監視3～5V的電源電壓。在電源上電、掉電和跌落期間產生不低于140ms的復位脈沖，將該功能集成到一片3腳封裝的小芯片內。

與采用分立元件或通用芯片構成的電路相比，系統電路的復雜性大大降低了，元器件的數量大大減小了，顯著提高了系統的可靠性和精確度，應用電路如圖5所示。

圖5 由IMP809構建的外加電壓檢測復位電路

該系列產品能提供高、低兩種復位信號電平，還能提供6鐘復位門限電壓4.63V、4.38V、4.00V、3.08V、2.39V和2.63V。

對于IMP809，在電源上電、掉電或跌落期間，只要VCC大于1.1V，就能保證RESET輸出電壓不高于0.4V的低電平，確保復位信號有效，在Vcc上升期間RESET維持低電平，直到電源電壓升至復位門限以上。在超過此門限后，內部定時器大約再維持240ms后釋放RESET，使其返回高電平。只要電源電壓降低到復位門限以下（即電源跌落），RESET引腳會立刻變低。

（4）外接帶人工復位的專用芯片電壓檢測復位電路。

IMP811是美國IMP公司新研制的一組CM0S監控電路，能夠為低功耗微控制器MCU微處理器MPU或數字系統監視3～5V的電源電壓，并能提供消除抖動的人工復位輸入。

將這些常用的功能集成到一片4腳封裝的小芯片內，與采用分立元件或單一功能芯片組合的電路相比，大大減小了系統電路的復雜性和元器件的數量，顯著提高了系統的可靠性和精確度，應用電路如圖6所示。

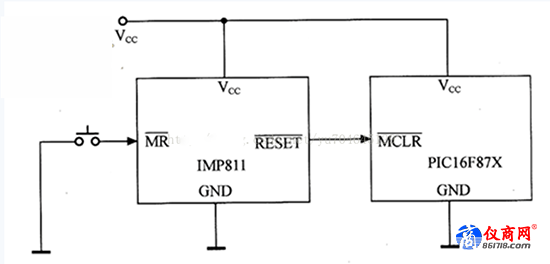

圖6 由IMP811構建的外加電壓檢測復位電路

電源引起的復位。

復位信號用于啟動或者重新啟動MPU／MCU，令其進入或者返回到預知的循環程序并順序執行。一旦MPU／MCU處于未知狀態，例如程序“跑飛”或進入死循環，就需要強行將系統復位。IMP811就用于監視系統的電源電壓，并在偏離正常范圍，即低于復位門限時，發出一個復位信號。

對于IMP811，在電源上電、掉電或跌落期間，只要VCC還大于1.1V，就能保證RESET輸出電壓不高于0.4V的低電平，確保復位信號有效。

在Vcc上升期間RESET維持低電平直到電源電壓升至復位門限以上。在超過此門限后，內部定時器大約再維持140ms后釋放RESET，使其返回高電平。無論何時只要電源電壓降低到復位門限以下，RESET引腳會立刻變低。

人工復位輸入。
