一直以來，設計中的電磁干擾（EMI）問題十分令人頭疼，尤其是在汽車領域。為了盡可能的減小電磁干擾，設計人員通常會在設計原理圖和繪制布局時，通過降低高di / dt的環路面積以及開關轉換速率來減小噪聲源。

但是，有時無論布局和原理圖的設計多么謹慎，仍然無法將傳導EMI降低到所需的水平。這是因?yàn)樵肼暡粌H取決于電路寄生參數，還與電流強度有關。另外，開關打開和關閉的動作會產生不連續的電流，這些不連續電流會在輸入電容上產生電壓紋波，從而增加EMI。

因此，有必要采用一些其他方法來提高傳導EMI的性能。本文主要討論的是引入輸入濾波器來濾除噪聲，或增加屏蔽罩來鎖住噪聲。

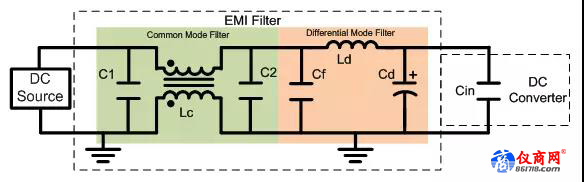

圖1 EMI濾波器示意簡圖

圖1是一個簡化的EMI濾波器，包括共模（CM）濾波器和差模（DM）濾波器。 通常，DM濾波器主要用于濾除小于30MHz的噪聲（DM噪聲），CM濾波器主要用于濾除30MHz至100MHz的噪聲（CM噪聲）。 但其實這兩個濾波器對于整個頻段的EMI噪聲都有一定的抑制作用。

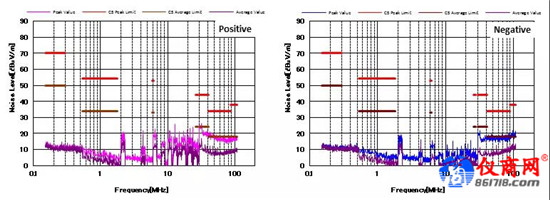

圖2顯示了一個不帶濾波器的輸入引線噪聲，包括正向噪聲和負向噪聲，并標注了這些噪聲的峰值水平和平均水平。 其中，該被測系統主要采用芯片LMR14050SSQDDARQ1輸出5V/5A，并給后續芯片TPS65263QRHBRQ1供電，同時輸出1.5V/3A，3.3V/2A以及1.8V/2A。 這兩個芯片都工作在2.2MHz的開關頻率下。 另外，圖中顯示的傳導EMI標準是CISPR25 Class 5（C5）。有關該系統的更多信息，請查閱應用筆記SNVA810。

圖2 C5標準下的噪聲特性（無濾波器）

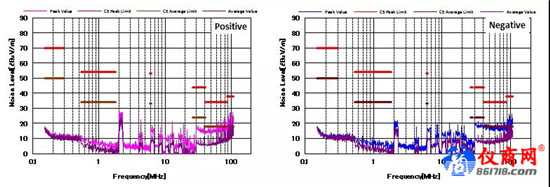

圖3顯示了增加一個DM濾波器后的EMI結果。 從圖中可以看出，DM濾波器衰減了中頻段DM噪聲（2MHz至30MHz）近35dBμV/ m。此外高頻段噪聲（30MHz至100MHz）也有所降低，但仍超過限制水平。這主要是因?yàn)?/span>DM濾波器對于高頻段CM噪聲的濾除能力有限。

圖3 C5標準下的噪聲特性（帶DM濾波器）

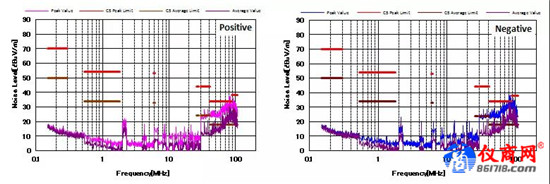

圖4顯示了增加CM和DM濾波器后的噪聲特性。 與圖3相比，CM濾波器的增加降低了近20dBμV/ m的CM噪聲。 并且EMI性能也通過了CISPR25 C5標準。

圖4 C5標準下的噪聲特性（帶CM和DM濾波器）

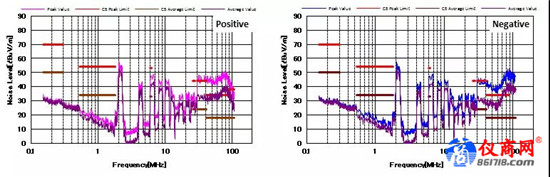

圖5顯示了不同布局下帶CM和DM濾波器的噪聲特性，其中濾波器與圖4相同。但與圖4相比，整個頻段的噪聲增加了大約10dBμV/ m，高頻噪聲甚至還超出CISPR25 C5標準的平均值。

圖5 C5標準下的噪聲特性（帶CM和DM濾波器，不同布局）
