圖12 整改后的以太網眼圖波形

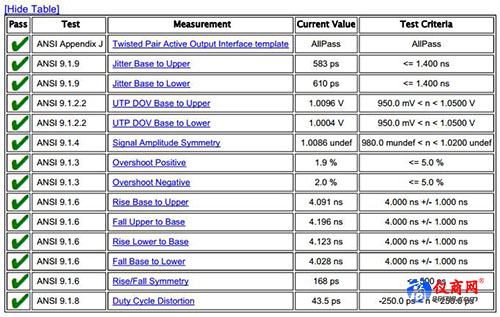

圖13 整改后的以太網一致性測試結果

5.整改后的PCB布局及走線圖

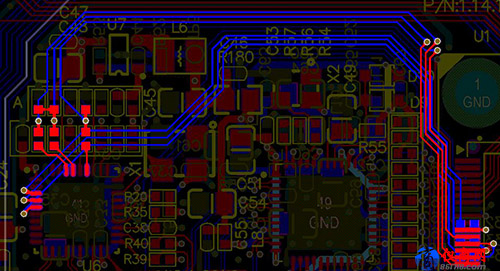

圖14 整改后PHY端數據信號走線及端接電阻布局

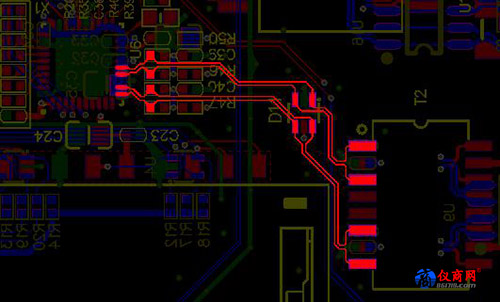

圖15 整改后PHY與變壓器端的PCB布局圖

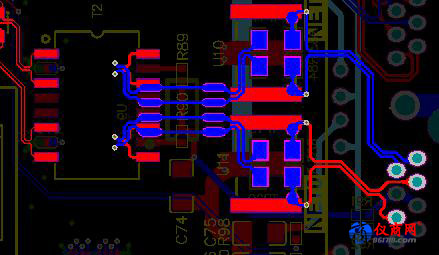

圖16 整改后變壓器與RJ45端的PCB布局圖

三、設計總結

在本次以太網通信異常問題定位時，總結了以下幾點注意事項：

（1）PCB走線越短越好；

（2）以太網PHY和處理器端的數據線和控制線注意阻抗匹配，避免反射。因為信號在傳輸過程中感受到阻抗不匹配時，容易產生反射，同時驅動能力過大時也會容易產生反射。在原理圖設計時，若無法預測PCB走線長度，建議在信號線和控制線的源端串聯一個22~33Ω的小電阻，且信號線等長和做單端50Ω阻抗處理；

（3）PHY端差分信號線上的49.9Ω匹配電阻根據手冊要求放置，盡量靠近PHY端放置；

（4）差分信號線需要做差分100Ω的阻抗，同層走線，建議采用4層板PCB；

（5）變壓器需靠近RJ45端放置；

（6）“Bob Smith”終接需靠近變壓器端放置。

成熟的以太網電路設計看似簡單，但如何保證通信質量，硬件設計也尤為重要。一個很小的降低成本的考慮，可能問題就會在量產時被無限放大，最終面臨的是硬件改版、人力投入、成本增加、項目延期。在設計前期把這些問題考慮進去，就可以避免不必要的問題發生。
