虛擬儀器是計算機技術和數字信號處理(Digital SignalProcessor，簡稱DSP)技術發展的產物，具有功能開放，設計靈活，對網絡支持良好，價位低廉等優勢，近幾年已獲得飛速發展和廣泛應用。作為一種通用的圖形化編程語言，其實質是充分利用最新的計算機技術來實現和擴展傳統儀器的功能。

虛擬儀器由用戶白行設計、自定義，并結合一種或多種功能的通用模塊，調用不同功能的軟件模塊，組成不同的儀器功能，以滿足自己的特殊需求。這里通過對電網綜合參數測控系統的軟件設計，介紹了軟件設計中采用LabVIEW的方法和步驟。

LabVIEW的軟件開發步驟

1.創建前面板

從控件面板上選擇所需的各種控件，將其按規律放置在前面板的容器上，組織好彼此的相對位置，使得前面板變得美觀漂亮，設置好各控件的屬性和顯示方式。

2.創建數據流程圖

從函數面板上選擇所需的函數圖標，依據要實現的功能，用線將它們有序地連接起來，以創建完整的數據流程圖。

3.函數調試分析

采用各種方式進行程序調試，修改數據流程圖，直至滿足要求。

(1)軟件的登陸設置 利用順序結構控制登陸成功后才能顯示界面，在用戶登陸子VI屬性設置成軟件運行時就啟動，彈出登陸界面，輸入口令正確進入系統。

(2)菜單設置 LabVIEW窗自身具有定制菜單的功能。在VI前面板主菜單中選擇“編輯-運行時菜單”，彈出菜單編輯對話框，如圖1所示。用戶根據要求在對話框中設置系統管理、通訊等主菜單，在界面左半部選擇菜單類型為用戶項，菜單項名稱分別寫入對應的菜單設置名稱，用同樣方法設置主菜單下的子菜單。在后面板中，用幾個菜單設計圖標相連，并分別寫入主菜單和子菜單的名稱，以完成相應菜單的定制功能，如圖2所示。

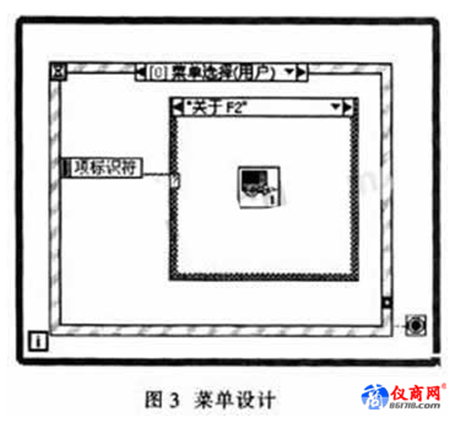

單的響應程序依靠編輯設置一個事件結構來完成，編輯事件對話框中的事件源本VI對應的事件設置成菜單選擇(用戶)，選擇項只留下項標識符(Item Tag)一項，在事件結構內放上對應事件，將項標識符與條件結構相連，用以選擇相應的指令，如圖3所示。

在自定義菜單中，根據需要?jiǎng)?chuàng)建菜單項，待完成菜單定制后，對每個子菜單設計對應的SUBVI，并且每個子VI都有自己的用戶界面。新建一個文件夾，把設計過程中需要保存的東西都保存在這個文件夾下。

編寫菜單響應程序。利用LabVIEW提供的菜單選擇節點獲取所選菜單項，然后在一個條件結構中編寫與菜單選項對應的功能程序。在VI運行時，條件結構根據菜單選擇節點返回的菜單執行相應的功能程序。

工具欄

在該軟件界面上，工具欄上的按鈕在LabVIEW控件中找不到，這就需要自定義控件。剪切相應的圖標放入畫圖工具中，用剪切工具把圖片選中下來，按ctrl+c將其復制到剪貼板上，若要其效果更好，可用PHOTOSHOP之類的軟件進行修飾。編輯控件。把確定按鈕放在LabVIEW前面板上，右擊選擇“高級-自定義”，點擊后進入編輯狀態，點擊工具欄中 按鈕，使其變成 ，對著最大的外形框右擊，選擇從剪貼板導入圖片，這樣即可把先前準備好的圖片制作成控件。

數據庫

在添加用戶與添加設備子VI中，需要用到數據庫。這里應用Microsoft Access數據庫，它是一種關系型數據庫，按關系數據模型組織數據庫。

LabVIEW開發環境的本身并不具備數據庫訪問功能。利用NI公司的附加工具包LabVIEW SQL Toolkit進行數據庫訪問，這種工具包價格比較昂貴，不適合應用。因此利用了由美國NI公司開發的一個免費、多數據庫、跨平臺的LabVIEW數據庫訪問工具即LabSQL工具包來實現數據庫訪問。
