電源是電子系統的心臟，工業應用中，為系統前級或接口供電的電源一般都要求有高的抗干擾性能，各種隔離型的模塊電源模塊應運而生。你或許知道隔離電源的設計方案，但你真的能夠設計出一款穩定的電源嗎？本文為你揭秘。

一、電源模塊為何需要隔離

1、保護人員避免受到物理和電氣傷害

電源的隔離耐壓在GB-4943國標中又叫抗電強度，這個GB-4943標準就是我們常說的信息類設備的安全標準，就是為了防止人員受到物理和電氣傷害的國家標準，其中包括避免人受到電擊傷害、物理傷害、爆炸等傷害。如下圖1為隔離電源結構圖。尤其是前級超出人體安全電壓的直流DC-DC模塊電源，如137.5VDC的鐵路應用模塊電源、光伏應用的1200VDC模塊電源產品等，沒有進行隔離的話，可能就會直接物理和電氣傷害。在醫療行業，對電源的隔離要求更高，一般都要求是加強絕緣隔離，隔離越高漏電流越小，幾個毫安的漏電流就可以奪走一個病人的生命。

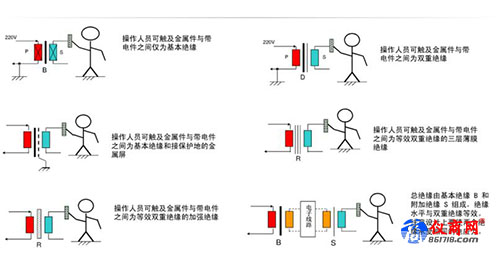

圖1  GB-4943標準

2、保護后級負載設備和系統

隔離型電源輸入與輸出隔離分開，在電源產品出現異常時，可對后級負載設備和系統的保護作用，避免其受到電擊傷害、物理傷害、爆炸等傷害。常有看到遭受雷擊浪涌、瞬間高壓沖擊損壞的電源產品，電路板上一大片面積的元器件被炸飛碳化掉，其實很多器件是被高壓強壓直接的串?dāng)_和輻射傷害到了，避免高壓強壓對后級弱電的傷害，隔離起到非常好的作用。

圖2  后級負載損壞

3、提高共模干擾抑制性能和抗干擾能力

隔離型電源去除隔離電路之間的接地環路，可切斷共模、浪涌等干擾信號的傳播路徑，有效降低地電勢差和導線耦合干擾的影響，能提高共模干擾抑制性能和抗干擾能力，利于對干擾信號比較敏感的后級系統使用及集成，像儀器儀表、數據采集儀、嵌入式系統等高精度高要求的產品或系統，已被越來越廣泛的應用，在對于遠程工業通信的供電上，一般都用隔離電源為每個通信節點單獨供電。同時也具有更高的安全性和可靠性，尤其是EMC特性的傳導騷擾、輻射騷擾和ESD靜電放電等性能上也更好一些，且在系統中可輕松完成輸出接線，而不與主接地發生沖突。

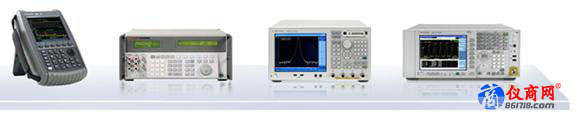

圖3  儀器儀表

二、如何實現電源隔離

目前業界電源隔離方案主要有兩種：一種是使用變壓器磁隔離+光耦光電隔離組合實現初級側與次級側之間的電氣隔離。這種方式，電路簡單成熟普遍，較容易實現，能實現高輸出電壓精度、線性調整率和負載調整率性能，滿足目前電子產品的高性能要求。

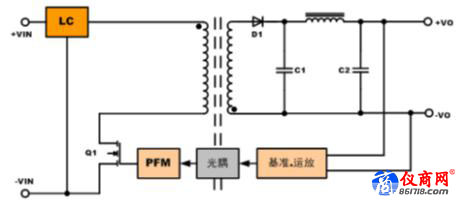

圖4  光耦隔離方案

另一種是只用變壓器磁隔離的方案，這種變壓器磁隔離原邊反饋采樣方式，對變壓器的一致性要求比較高，且輸出電壓精度、線性調整率和負載調整率性能比較差。其實行業內也有人研究過采用壓電陶瓷隔離，全新技術，性能很難達到前面兩種方式，且儀器設備投入成本非常高，就基本沒有再被研究推廣使用。

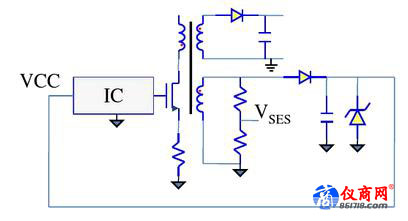

圖5  原邊反饋采樣方案
