《海事航海保障“十三五”發展規劃》提出到2020年，基本建成覆蓋全面、管理高效、服務優質、保障及時的綜合航海保障體系，向社會提供高效優質的航標導助航服務、覆蓋全面和形式多元的航行安全地理信息產品和服務、體制健全和架構完善的現代化水上安全通信服務，推廣“AIS+”和大數據綜合應用，滿足船舶航行安全和經濟社會發展需要，實現綜合航海保障現代化。本期監控系統實施方案案例給系統集成商提供了一個參考，可用于構建智慧港口、口岸、船舶的建設。

系統介紹

該系統具有船只駛?cè)胫攸c(diǎn)水域（如禁漁區）自動報警、水文環境監測、電子巡航、GIS平臺綜合信息顯示等功能，實現雷達主動探測漁船目標（10KM范圍），視頻監控跟隨雷達同步觀測聚焦（3KM范圍），同時提供GPS坐標給執法人員。行業應用于：航道設施監管，施工監管、信號指揮、航標遙測遙控。

本綜合系統利用紅外熱成像儀將船載移動紅外視頻圖像中的海上目標與電子海圖疊加顯示，增強了航海人員對所航海域內目標的探測和行為識別能力，有效提高了船舶航行的安全性。

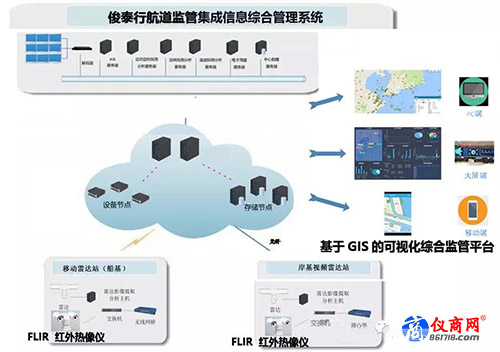

系統拓?fù)鋱D

方案綜述：通過多元化手段的協作實現“聯合一體”

各系統相結合流程： 1、前端采集并讀取船載紅外視頻圖像；2、分割出上述船載紅外視頻圖像中的海上目標后；對所述海上目標進行定位，獲取所述海上目標相對于本船的位置；3、根據本船的船位、本船實時航向、紅外熱成像儀的朝向以及第2部的結果計算所述海上目標對應的地理坐標；4、通過電子地圖/海圖平臺，將空間環境、監視對象、管理資源實時情況直觀展現，既可以全局掌控，也可以快速定位跳轉至局部重點。利用對應的GIS數據對所述海上目標對應的目標位置進行識別；5、將經識別后的海上目標以透明化的方式疊加到電子海圖中進行顯示。從發現——跟蹤——識別——處置  這些流程，實時了解目標的位置、分布、軌跡、甚至識別身份、鎖定圖像.

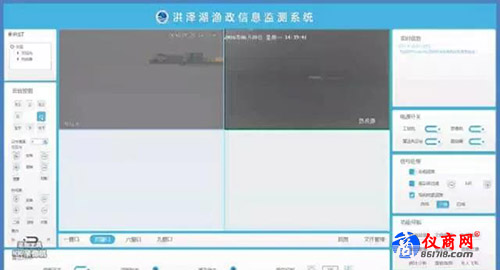

全天候高清晰船舶實時圖像監控

湖區實時全天候監控，包括違法捕撈船只、違法采砂船只、湖面水情等視頻圖像信息；配合雷達，無人機，可實現目標協同探測，自動錄入違法記錄，提供違法證據。

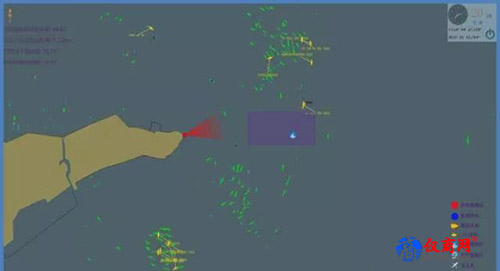

船舶動態信息監控

基于電子海圖，實時、精確顯示船舶位置、航速、航向等動態信息。

重點區域監控

對預設重點區域，進行監測預警，實現對進入預設監管區域、保護區域的違法目標，提供文字、聲音、圖像報警，并記錄同時刻的視頻圖像等證據信息。

協同觀測

雷達搜尋目標信息，引導紅外光電熱像儀，實現目標連續跟蹤，完成對重要目標、違法船只的監控及取證。
