對于同一個電源，使用不同的示波器測量紋波和噪聲值總是有些差異。甚至使用不同的探頭也會影響測量結果。是什么原因呢？

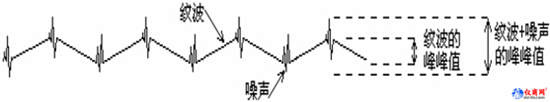

一、紋波和噪聲的區別

紋波

由于開關電源的開關管工作在高頻的開關狀態，每一個開關過程，電能從輸入端被“泵到”輸出端，在輸出電容上形成一個充電和放電的過程，從而造成輸出電壓的波動，而且此波動的頻率與開關管的開關頻率相同，這個波動就是輸出紋波，是疊加在輸出直流上的交流成分，紋波的幅值是該交流成分的波峰與波谷之間的峰峰值。

噪聲

噪聲是開關電源自身產生一種高頻脈沖串，由發生在開關導通與截止瞬間產生的尖脈沖所造成，噪聲的頻率比開關頻率高的多，噪聲電壓的大小很大程度上與開關電源的拓?fù)?、變壓器的繞制、電路中的寄生參數、測試時外部的電磁環境以及PCB的布線設計有關。

基于此，紋波和噪聲的區分就很好理解了。下面開始討論測量。

二、不同示波器測試結果相差的原因

如果不同示波器之間的差別很大，一般是如下幾個原因：

1、未使用20M帶寬限制

不同的帶寬引入的噪聲值不同，噪聲值會直接影響Pk-Pk值測量。

2、未使用接地彈簧

探頭的長地線與探針在電路板接觸處所形成的環太大，很容易將空間中的大量電磁干擾引入測量電路。

3、探頭頻率補償未校正

探頭本身在為補償良好狀態，幅值測量本身不準。

需要注意的是：

一定不能單純以哪個品牌或者型號的測量結果作為標榜去標定，認為一定是某品牌是對的、某型號是對的、某示波器很貴所以是對的，這些測量心態都是不可取的。測試結果在一定范圍內出入是十分正常的，畢竟示波器只有8位的ADC，垂直分辨率較差，另外不同示波器的幅頻響應曲線也略有不同。

三、測量過程中的一點反思

這個時候讓人不禁發問：為什么非要20M帶寬限制呢？有什么科學根據么？

這個20M是早期示波器為了避免電源輸出受高頻干擾過大，來設計的簡易硬件濾波電路。如果要深究，個人認為20M只能是一個經驗值，而并非理論值了。

四、用更準確的方式測量紋波噪聲

目前新型的數字示波器功能越來越強，我們不必要一定把自己的思路限制在20M的框架限制里，可以直接通過數字濾波的方式，來得到更準確的信號。一般需要使用示波器的三個功能：FFT、數字濾波器、統計測量
