正是由于芯片、材料和工藝技術帶來的示波器帶寬和采樣率的快速提升，使得寬帶實時示波器開始在射頻信號的測試中發揮關鍵的作用。以下是一些典型應用。

射頻信號時頻域綜合分析

實時示波器性能的提升使得其帶寬可以直接覆蓋到射頻、微波甚至毫米波的頻段，因此可以直接捕獲信號載波的時域波形并進行分析。從中可以清晰看到信號的脈沖包絡以及脈沖包絡內部的載波信號的時域波形，這使得時域參數的測試更加簡潔和直觀。由于不需要對信號下變頻后再進行采樣，測試系統也更加簡單，同時避免了由于下變頻器性能不理想帶來的額外信號失真。

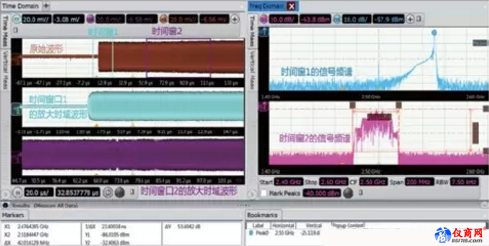

更進一步地，還可以借助于示波器的時間門功能對一段射頻信號的某個區域放大顯示或者做FFT變換等。下圖是在一段射頻脈沖里分別選擇了兩個不同位置的時間窗口，并分別做FFT變換的結果，從中可以清晰看出不同時間窗范圍內信號頻譜的變化情況。

雷達脈沖參數測試

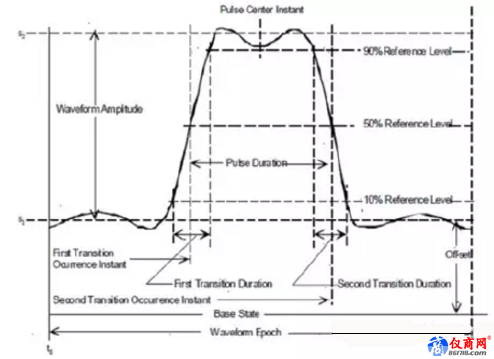

對于雷達等脈沖調制信號來說，對于脈沖信號其寬度、上升時間、占空比、重復頻率等都是非常關鍵的時域參數。按照IEEE Std 181規范的要求，一些主要的脈沖參數的定義如下圖所示。

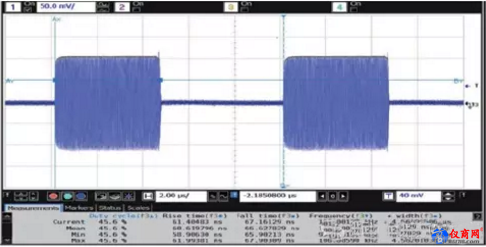

當用寬帶示波器已經把射頻脈沖捕獲下來以后，就可以借助于示波器里內置的數學函數編輯一個數學的檢波器。如下圖所示，黑色曲線是從原始信號里用數學檢波器檢出的包絡信號。包絡波形得到后，借助于示波器本身的參數測量功能，就可以進行一些基本的脈沖參數測試。

更進一步地，我們還可以借助于示波器的 FFT 功能得到信號的頻譜分布，借助示波器的抖動(Jitter)分析軟件得到脈沖內部信號頻率或相位隨時間的變化波形，并把這些結果顯示在一起。下圖顯示的是一個Chirp雷達脈沖的時域波形、頻率/相位變化波形以及頻譜的結果，通過這些波形的綜合顯示和分析，可以直觀地看到雷達信號的變化特性，并進行簡單的參數測量。

在雷達等脈沖信號的測試中，是否能夠捕獲到足夠多的連續脈沖以進行統計分析也是非常重要的。如果要連續捕獲上千甚至上萬個雷達脈沖，可能需要非常長時間的數據記錄能力。比如某搜索雷達的脈沖的重復周期是5ms，如果要捕獲 1000個連續的脈沖需要記錄5s時間的數據。如果使用的示波器的采樣率是80G/s，記錄5s時間需要的內存深度=80G/s*50s=400G樣點，這幾乎是不可能實現的。

為了解決這個問題，現代的高帶寬示波器里都支持分段存儲模式。所謂分段存儲模式(Segmented Memory Mode)，是指把示波器里連續的內存空間分成很多段，每次觸發到來時只進行一段很短時間的采集，直到記錄到足夠的段數。很多雷達脈沖的寬度很窄，在做雷達的發射機性能測試時，如果感興趣的只是有脈沖發射時很短一段時間內的信號，使用分段存儲就可以更有效利用示波器的內存。

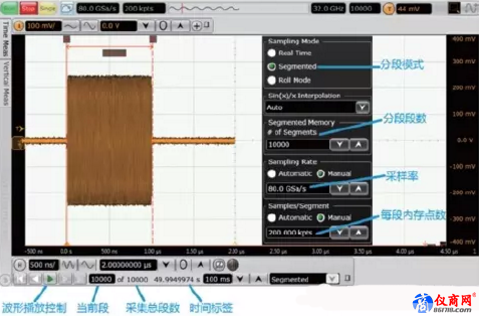

在下圖中的例子里，被測脈沖的寬度是1us，重復周期是5ms。我們在示波器里使用分段存儲模式，設置采樣率為80G/s，每段分配200k點的內存，并設置做 10000段的連續記錄。這樣每段可以記錄的時間長度=200k/80G=2.5 us，總共使用的示波器的內存深度=200k點*10000段=2G點，實現的記錄時間=5ms*10000=50 s。也就是說，通過分段存儲模式實現了連續50s內共10000個雷達脈沖的連續記錄。
