數字或矢量調制可以提供更高的頻譜效率、更高的數據安全性、更高質量的通信。但其代價是系統的復雜性增加，進而導致測試?yán)щy度提高。

將矢量信號分析(VSA)添加到示波器，可以減少必需的測試儀器，并通過在單個儀器中整合分析來簡化測試過程。本文將介紹矢量信號和有效測量這種信號所需的分析工具。

矢量狀態測量

矢量或正交信號的產生通過在每一符號發送過程中發送多個位碼，從而實現高頻譜密度?？紤]用每個發送符號對兩個數字位進行編碼的正交相移鍵控(QPSK)。這兩個位可以選用00、01、10和11這四個值中的任意一個。

QPSK使用相位調制來對這些值進行編碼，為兩位數值中的每一個分配一個獨特相位。通過將數據流分解成稱為同相(I)和正交(Q)分量的兩個正交分量，即可產生相移。再這些具有固定90°相差的分量上添加不同的幅度權重，可以產生任何可能的相位。在QPSK中，組合加權的I和Q分量以產生45°、135°、225°和315°的相移。這可以通過在X-Y顯示中交叉繪制I和Q分量來視覺呈現。如圖1所示，即使用了Teledyne LeCroy VectorLinQ軟件選項。

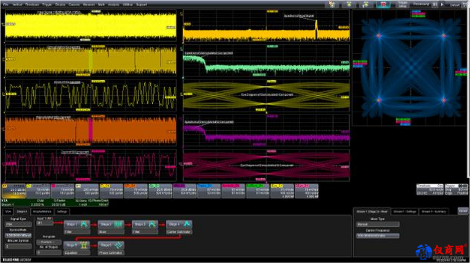

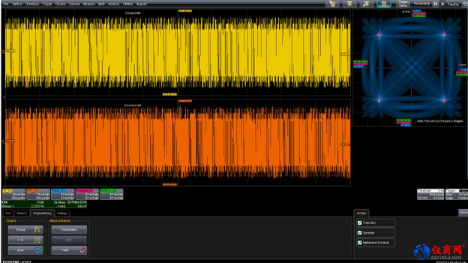

圖1：交叉繪制QPSK信號的I和Q分量，產生狀態轉換或軌跡圖，以顯示每個編碼雙對(bi-pair)的相位和幅度，以及狀態之間的過渡路徑。參考(理想)狀態如“x”標記，測量狀態以紅色顯示。

圖1顯示在左邊的兩個網格中獲得的I和Q分量的波形；右側X-Y圖中是QPSK信號的狀態轉換或軌跡。軌跡圖上的綠色“×”符號標記理想或參考狀態位置，并可由用戶定制。紅色區域顯示測量狀態位置。藍色軌跡顯示狀態之間的轉換路徑。相關的X-Y圖是星座圖。稍微深入細節，星座和狀態轉換圖之間的區別是：星座圖具體顯示了恢復的符號時鐘時間(紅點)處的信號位置。狀態轉換圖顯示了這些點以及軌跡(信號從一個符號到下一個符號的遵循路徑)。

理想情況下，測量的狀態位置應處于參考狀態之下。它們的位置與理想位置不同的程度可通過錯誤矢量幅度(EVM)參數來測量，該參數也顯示在設置對話框的左上方。顯示為EVM的數值是在該采集期間捕獲的所有數字狀態的幅度誤差的RMS值。它同時也顯示相位差，等于每個狀態的信號矢量與理想?yún)⒖际噶恐g的相位差。顯示為相位差的值是在信號采集期間捕獲的所有狀態的RMS。

調制載波

I和Q分量用于相位調制載波進行傳輸。矢量信號分析儀能夠采集和解調這樣的信號用于矢量分析，如圖2所示。
