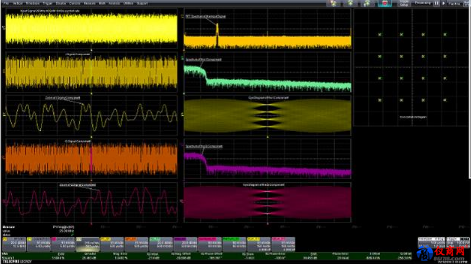

圖2：解調和分析100MHz載波上的QPSK信號，顯示處理信號時的時間和頻譜圖。

圖2是處理有關分析調制RF載波處理的“故事板”(Story Board)。如同左上格柵中的軌跡M1所示的信號源，就是一種已經被1M符號/秒的QPSK信號相位調制了的100MHz RF載波。緊臨該信號源的右側網格是調制載波的快速傅里葉變換(FFT)。FFT提供信號的頻域或頻譜圖。它顯示一個頻譜峰值，表示以100MHz為中心的源信號。顯示屏底部的對話框顯示由模板控制的VSA軟件處理流程。

有兩個默認模板：一個用于基帶I和Q處理；另一個用于RF處理，如圖2所示。其過程從100MHz為中心的帶限(band-limiting)高斯濾波器開始。其后是正交混頻器，其中信號與100MHz本地振蕩器混頻、并下變頻至基帶。

混頻器的輸出被低通濾波，僅保留基帶信號分量。該濾波器實際上與發射器端一種相同的濾波器相匹配，以減少符號間干擾(ISI)。請注意眼圖正好在時鐘點(眼中心)“重合在一起”。這是匹配的奈奎斯特(Nyquist)濾波的一種表現。當然，在發射器上使用這種濾波器，也有助于減少占用信道帶寬。

該過程的下一步是載波估算器。該算法估算并補償載波中的殘余頻率偏移。其后是個均衡器，用于校正信號中任何與頻率相關的失真。最后，相位估算器測量載波源和本地振蕩器之間的相位差。結果輸出包含基帶I和Q信號。

圖左頂部的第二個網格顯示I分量。其下是I分量的放大視圖。Q信號分量在圖左側頂部向下數的第四個網格中顯示。其放大視圖位于左側的底部網格。

緊挨著I和Q分量的右側是這些信號的光譜圖。請注意：這些解調信號的頻譜已經從0Hz開始頻移到基頻。
解調的I和Q分量是攜帶數字信息的不歸零(NRZ)信號。緊挨著I和Q變焦軌跡的右側是每個分量的眼圖。眼圖有助于驗證這些信號的完整性。

X-Y顯示提供對I和Q分量以及我們討論過的測量參數的視覺分析。目前有十四種不同的參數可用。
共有六種可用于信號操作的處理功能塊。這些處理工具允許該軟件使用PSK、QAM、Circular QAM、ASK或FSK調制來處理基帶或RF載波。還有一個自定義的MATLAB過程，允許用戶使用MATLAB編寫自己的自定義處理函數。

正交幅度調制

為了提高數據通信系統的頻譜效率，必須提高每個傳輸符號(荷載)的位數。實現這個目標的方式之一是通過調制載波相位和振幅，對數字?jǐn)?shù)據進行編碼。這就是正交幅度調制，即QAM。

最常見的格式是16QAM，其中每個符號傳輸?shù)?位編碼為16種不同的振幅和相位組合。從QPSK移植到16QAM，可在不增加所需帶寬的情況下，讓數據速率倍增；通過引入較低幅度的符號狀態這種做法，意味著這種設計中的SNR裕度變得更緊。

RF調制16QAM信號的VectorLinQ視圖如圖3所示。

圖3：16QAM信號的分析，包括星座圖和參數。

相同的處理方式已被應用于搭配此例中所使用的25MHz載頻。在這種情況下，并未示出軌跡路徑，僅顯示測量狀態位置和參考狀態；這就是星座圖。從星座圖可以看出，有16種狀態表示4個位的所有可能值。眼圖現在有4個層級和3個中度的眼睛開口。還要注意，顯示屏底部顯示13種與矢量相關的測量參數。

VSA軟件最多支持8個同時處理流。這可實現多種操作，例如比較不同處理情況的結果。

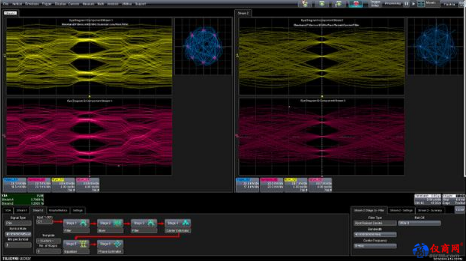

考慮圖4所示的雙流處理。
