圖4. 四級時鐘樹的緊湊型解決方案

測試結果

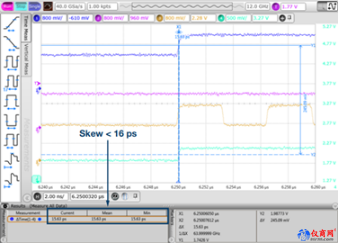

圖5顯示了所有輸出之間的偏斜。黃線和青線信號是脈沖SYSREF信號和第4級輸出的連續時鐘信號，它們無需額外的延遲調節即可同步。藍線信號是HMC7044的連續SYSREF信號，它通過模擬延遲功能與第4級輸出同步。本例中的總偏斜低于16 ps。

圖5. 四級輸出的時間域響應

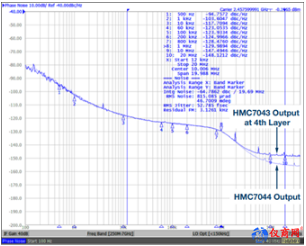

四級時鐘樹的相位噪聲性能如圖6所示。時鐘發生器的相位噪聲同樣以淺藍色線表示?？傁辔辉肼曉诟哌_(dá)2 MHz失調范圍內無下降。給定每一級的加性噪聲（加性抖動），則噪底性能不可避免地會下降，且在圖中的這一部分可以看出噪聲增加了6 dB。HMC7044和HMC7043具有相同的輸出噪底（約為–154 dBc/Hz），并且全部四個器件的噪聲下降至–148 dBc/Hz，這對于大多數系統而言仍然可以接受。

圖6. 四級輸出的時間域響應

2457.6 MHz時，12 kHz到20 MHz的積分噪聲計算得到52.7 fs抖動rms，相對于HMC7044輸出僅下降了數fs rms。在幾乎所有的實際系統中，這種性能下降是可以忍受的；但是如果不能接受的話，那么最終級可以用HMC7044來代替（而不是HMC7043），它可以衰減時鐘樹本身的一切累積抖動。

如前所述，在大量使用數據轉換器的系統中，功耗是最關鍵的問題之一。影響這類時鐘樹功耗的一個重要因素是使用的信號類型。HMC7044和HMC7043的輸出信號模式可以通過軟件控制單獨更改，從而提供了功耗與驅動強度及頻率之間的權衡選擇。原則上，低頻時可以使用低功耗LVDS，而高頻時使用LVPECL和CML可以實現最佳性能。

結論

本文中的討論適用于采用分布式大型數據轉換器陣列的各種不同系統，范圍涉及無線基礎設施、軍用雷達以及測試與測量系統。最近5G通信系統提出的更高頻率和帶寬調制方案的基礎是多RF輸入/輸出接口的當前趨勢，需要更多的數據轉換通道。此外，在某些最新的5G架構方案中，相位陣列天線出現的頻率很高，它是降低功耗、提升輸出容量的一種途徑。

相位陣列技術廣泛用于軍事通信系統中，這項技術不僅需要大量時鐘，還需要對這些時鐘進行精確同步。
大型數據轉換器陣列的另一個重要使用場景是測試與測量系統，這類系統要求以高采樣速率捕獲大量數據、引入的噪聲盡可能低，并要求同步處理。這些系統同樣需要大量的同步時鐘。類似地，在高級醫療成像系統中，數據處理吞吐速率非常高，且要求并行數據采集路徑能同步操作。
