圖6. AD9652的輸出頻譜，時鐘為 fs=310 MHz，采用fIN ~70 MHz的正弦輸入。此時，未施加通道校準和隨機化。2次(HD2)和混疊3次(HD3)諧波分別在大約140 MHz和100 MHz處可見。交錯(IL)雜散同樣可見。這些是直流、fs/2（圖中的OS2）以及fs/4（圖中的OS4）處的失調音。另外，增益（時序）雜散可見于fs /2-fIN（圖中的GS2）、fs /4+fIN（圖中的GS4+）以及fs /4- fIN（圖中的GS4-）。此圖中的SNR查詢?nèi)藶樽儾盍?，因為部分雜散成分和噪聲功率混在了一起。

然而，如果同樣的 ADC 經過前景校準以便減少通道失配，那么交錯雜散功率將會大幅下降，如圖7所示。與上例中的情況類似，通道諧波失真不受影響，但通過通道失配校準大幅降低了交錯雜散功率。

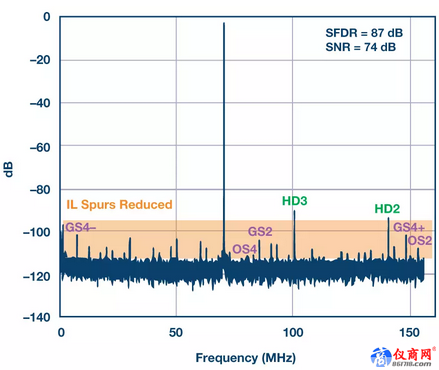

圖7. 同一個AD9652的輸出頻譜，采用同樣的輸入，但經過校準后四個通道減少了失配。與圖6相比，雖然2次和3次諧波未受影響，但交錯雜散的功率大幅下降，并且SFDR改善了30 dB，即從57 dBc到87 dBc。

最后，圖7中的頻譜純度可得到進一步改善，方法是使通道順序隨機化，如圖8所示。此時，隨機化使用專利技術，對四個通道的順序進行間歇性加擾無需通過另一個（第五個）通道來達成，從而省下了與此相關的功耗。如圖8所示，經過隨機化之后，結果頻譜中僅有常規諧波失真。

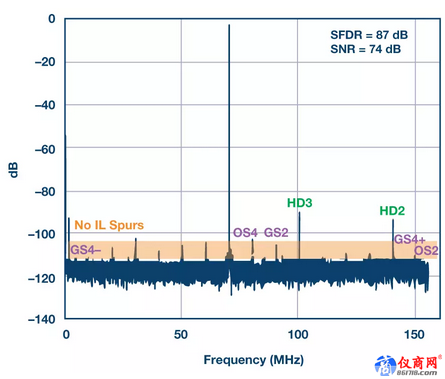

圖8. 上例開啟交錯順序隨機化之后的輸出頻譜。隨機化殘留交錯雜散可將它們的功率擴散到噪底中，相應的尖峰便消失了?？梢钥吹降膬H有常規諧波失真。SNR幾乎未受影響，因為來自交錯音并擴散的雜散功率經過失配校準后可以忽略。

結論

時間交錯是增加數據轉換器帶寬的強大技術，在失配校準方面，以及通過隨機化技術消除殘留雜散成分方面的發展已經能夠?qū)崿F(xiàn)完全集成、極高速 12/14/16 位交錯 ADC。

在輸入信號受頻帶限制的情況下（比如很多通信應用），乒乓（雙路）交錯方法可通過頻率規劃將干擾交錯雜散分配到遠離目標輸入頻段的位置。然后便可以數字手段過濾雜散成分。雖然這種方法相比工作在 IL 采樣速率一半的非交錯式 ADC 獲得同樣的無雜散輸入帶寬所需的功耗要高出幾乎一倍，但它不僅可以通過處理增益提高動態范圍 3 dB，而且還能降低抗混疊的滾降，并修平 ADC 前的濾波器——因為 IL 采樣速率高。

若需要用到 IL 轉換器的全部輸入頻帶才能捕捉寬帶輸入信號，那么可以采用更高次的交錯轉換器。這種情況下，校準和隨機置亂可實現交錯失真和雜散成分的補償和消除。
