圖 10 SSA3000X的EMI選件：EMI濾波器，QP檢波和QP檢波器的駐留時間

4，探頭選件：SRF5030，9 kHz~3 GHz近場探頭，分辨率從25mm到2mm，用于輻射騷擾測量。

如前所述，近場探頭的幅度準確度較低，誤差在10dB以上，尤其在高頻誤差將更大，僅能夠作為定性判斷工具使用，但卻是大部分輻射騷擾測試的利器。Siglent近場探頭SRF5030套裝，提供4種不同分辨率的磁場探頭，針對空間輻射，線纜，PCB等查找干擾源；同時選配30dB的前置放大器，以提高系統測試靈敏度。

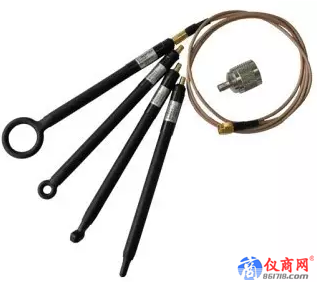

圖 11 不同分辨率的近場探頭

5，LISN和電流鉗選件：SEM5040A和SEM5011，用于傳導測量

SEM5040A人工電源網絡是一款（50uH+5Ω）||50Ω V型 LISN（Line Impedance Stable Network），能在9 kHz到30 MHz射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時將來自電網的無用信號與測量電路隔離開，僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。該產品的性能符合CISPR16-1-2：2006標準要求，適用于單相設備傳導騷擾電壓測量；標準的BNC輸出接口和50歐姆輸出阻抗，可匹配任何廠家的接收機、頻譜儀等測量設備；產品自帶模擬手功能，可模擬手持式設備測量；可選的150kHz高通濾波器，用戶可以根據相應標準選擇低端頻率從9kHz還是150kHz開始；內置瞬態限幅器（10dB衰減），可以有效保護接收機或頻譜儀不會因為大信號損壞，可以把EM5040A直接安全地連接到測量設備，不需要另外購買限幅器。

SEM5011射頻電流探頭是一款射頻寬帶電流互感器，適用于20 Hz到200 MHz的EMI干擾測量和屏蔽效果測量，具有300 kHz到120 MHz平坦的頻率響應曲線，性能符合CISPR 16-1-2 標準要求，常用于夾在被測設備的電源線或者控制線上測量干擾信號電流的大小，電流探頭的射頻輸出電壓正比于被測干擾信號電流的大小。SEM5011 射頻電流探頭可以非常方便地夾在被測導線上，用在那些不能使用人工電源網絡的 EMI 測量場合（如電流太大或接線困難等）。

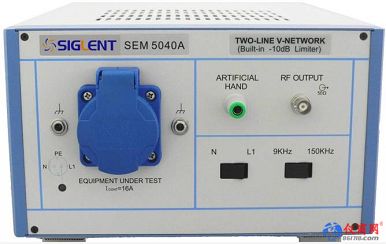

圖 12 LISN：雙線電源網絡SEM5040A和電流鉗SEM5011

6，免費的PC機預兼容測試控制軟件：EasySpectrum
EasySpectrum是Siglent針對SSA3000X系列頻譜分析儀而開發一款PC應用軟件，該軟件包括頻譜儀基本控制和顯示功能，也可用于進行EMI預兼容測試流程。該軟件基于業界通用的標準驅動VISA設計，可以通過USB-TMC或LAN接口實現軟件與儀器的通信，從而實現對儀器的應用控制。

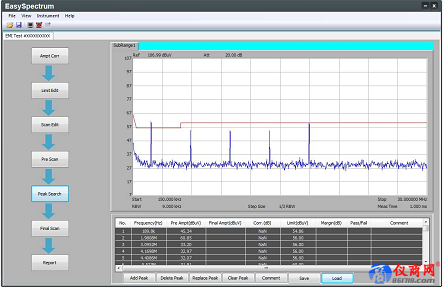

圖 13 EMI自動測試軟件：EasySpectrum

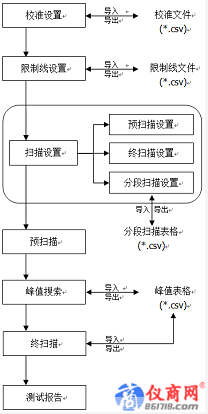

EasySpectrum支持完整的EMI預兼容測試自動化實施流程。上文提到由于準峰值檢波需要較長的測試時間，在全頻段掃描時使用準峰值檢波是非常耗時的，所以推薦設置中分為預掃描—尋找峰值----終掃描三部分，預掃描使用峰值檢波，可以快速的將全頻段中的極大值找出來，然后按照幅度為這些峰值排序，最后在使用準峰值檢波，對每個峰值點單獨地進行準峰值測試，可以大大節省預兼容測試的時間。該軟件支持全流程的文件配置，方便工程管理。
