在現代經濟高速發展的社會中，我們使用的電子產品越來越精細，各類參數指標也越來越嚴格。在進行小批量設備或工業自動化測試時（例如，產品在出廠前需要做某些性能檢測），往往意味著對大量重復性指標的測試。市面上大多數臺式數字示波器都擁有的Pass/Fail功能可以很輕易地完成這項工作，它可以自動捕捉到不符合設定要求的異常信號，把工程師從觀察大量信號的過程中解放出來，令工程師更高效地完成測試工作。

那么怎么用示波器來實現Pass/Fail測試呢？下面我們將給出詳細的測試步驟以供參考。

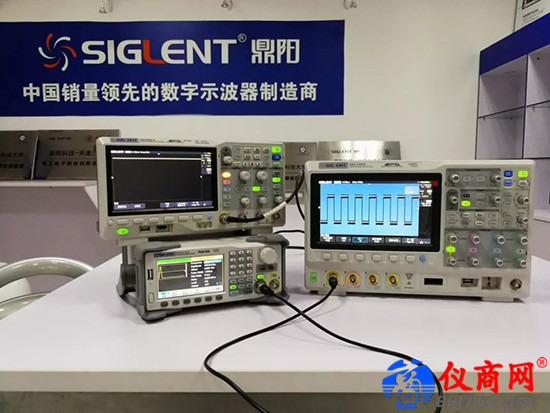

本例采用鼎陽科技SDG2000X信號發生器和SDS1000X-E/SDS2000X數字示波器來模擬Pass/Fail功能的實際運用。（連接方式如圖所示）

首先，我們用信號源模擬實際的規律性輸出 （此處模擬產品為良品的指標），輸出一個2V，1KHz的方波，輸入到示波器，然后在示波器操作界面進入Pass/Fail功能。示波器的詳細操作步驟為：

1.在配置設置“Utility”中選擇“通過測試”—“允許測試”；

2.選擇“規則設置”，選擇X軸和Y軸的水平調節和垂直調節范圍（調節范圍是當前檔位的系數），通過‘規則設置’設定符合標準的條件，本例采用的設置：

時基檔位為500μs，幅度檔位為500mV；

X軸系數為0.12div，即允許0.12個當前時基檔位的通過范圍（500us*0.12=6μs）；
